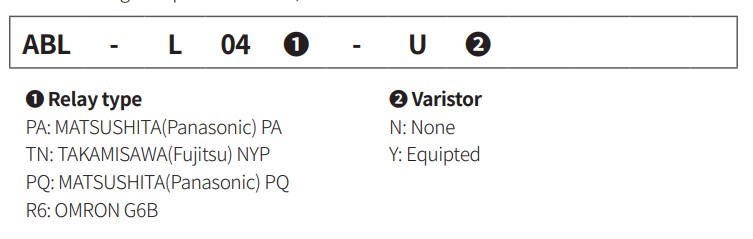

Terminal block loại relay Autonics ABL-L04PA-UY

1,038,400 VNĐ

Liên hệ 094 788 1820

Hãng sản xuất: Autonics

Dòng series: ABL Series

Danh mục sản phẩm: Servo

Mô tả chi tiết

Terminal block loại relay Autonics ABL-L04PA-UY

Giới thiệu tổng quan:

Terminal block series ABL giúp người dùng dễ dàng lắp đặt hệ thống dây và kết nối ổn định với kiểu giắc cắm không cần bắt vít. Người dùng có thể sử dụng thanh nối để chuyển đổi giữa các tùy chọn ngõ ra độc lập và thông thường. Series ABL có tùy chọn 1 chân, 4 chân, và 16 chân.

Tính năng chính:

Đặc điểm chung

Chuyển đổi giữa ngõ ra độc lập và tải chung bằng thanh nối
Dễ lắp đặt dây và kết nối ổn định với loại kết nối đẩy vào, không cần bắt vít
Chỉ thị trạng thái hoạt động (LED xanh)
Loại 1 chân

Điện áp tải định mức: 3 A
Cấp nguồn cho ngõ ra chung bằng thanh nối
Phương pháp lắp đặt DIN rail
Hỗ trợ relay: [Fujitsu] NYP24W-K, [Panasonic] PA1a-24V
Loại 4 chân

Điện áp tải định mức : 5 A
Chuyển đổi giữa NPN và PNP bằng thanh nối
Tháo lắp relay dễ dàng bằng cần gạt
Vỏ bảo vệ relay
Phương pháp lắp đặt DIN rail và bắt vít
Hỗ trợ relay: [Fujitsu] NYP24W-K, [Panasonic] PQ1a-24V, [OMRON] G6B-1174P-FD-US
Loại 16 chân

Điện áp tải định mức : 3 A
Tháo lắp relay dễ dàng bằng gá kẹp
Vỏ bảo vệ relay
Phương pháp lắp đặt DIN rail
Hỗ trợ relay: [OMRON] G6B-1174P-FD-US

Thông số kỹ thuật ABL-L04PA-UY:

Điện áp định mức	24VDC ±10%
Điện áp và dòng tải định mức	250VAC~ 50/60Hz 3A, 30VDC 3A
Dòng tiêu thụ	≤ 8mA
Relay áp dụng	APAN3124 [MATSUSHITA(Panasonic)]
Số tiếp điểm relay	4 điểm
Loại terminal	Không bắt vít
Khoảng cách giữa các terminal	5.0mm
Bộ chỉ thị	Chỉ thị hoạt động: LED xanh dương
Cáp áp dụng_Dây lõi đặc	Ø0.6~Ø1.25mm(chỉ 60℃)
Cáp áp dụng_Dây nhiều lõi	AWG22-16 (0.3 ~ 1.25mm²) (chỉ 60 ℃)
Điện trở cách điện	≥1, 000MΩ (ở mức sóng kế 500VDC)
Độ bền điện môi_Giữa các tiếp điểm dòng cuộn	3,000VAC 50/60Hz trong 1 phút
Độ bền điện môi_Giữa các tiếp tương tự	1,000VAC 50/60Hz trong 1 phút
Môi trường_Nhiệt độ xung quanh	-15 đến 55℃, bảo quản : -25 đến 65℃
Môi trường_Độ ẩm xung quanh	35 đến 85%RH, bảo quản : 35 đến 85%RH
Chất liệu	Terminal block: polyamide 66, tấm dẫn: brass, Vỏ&base: poly phenylene sulfide
Phụ kiện	Thanh nối: 1
Cấu trúc bảo vệ	IP20 (tiêu chuẩn IEC)
Trọng lượng	Xấp xỉ 125g(Xấp xỉ 72g)

Công suất tải relay cho tải điện trở.
Vui lòng sử dụng chung nguồn cấp khi kết nối với tải. Kết nối với tải từ nhiều nguồn cấp khác nhau có thể gây nguy hiểm.
Dòng tiêu thụ bao gồm cả dòng LED cho 1 relay.
Khi sử dụng dây nhiều lõi, vui lòng sử dụng các terminal ferrule.
Trọng lượng bao gồm bao bì. Trọng lượng trong ngoặc là trọng lượng thiết bị.
Độ bền được đo ở điều kiện môi trường không đông hoặc ngưng tụ.
