Hướng dẫn cài đặt đồng hồ điều khiển nhiệt độ fox-2003

Bài viết hướng dẫn cài đặt đồng hồ điều khiển nhiệt Conotec FOX-2003 chuyên vận dành  kho lạnh, điều khiển máy nén, điều khiển quạt và xả đá, hiển thị nhiệt độ từ -55.0~99.9 C, 3 relay: nhiệt, xả đông, quạt, bao gồm sensor (cảm biến).
Bộ điều khiển nhiệt độ Conotec FOX-2003 được ứng dụng nhiều trong hệ thống sản xuất có sử dụng nhiệt độ với mong muốn điều khiển lượng nhiệt, mức độ nguồn nóng chính xác. Conotec thương hiệu chuyên cung cấp, sản xuất các giải pháp tự động hóa công nghiệp, sản xuất các dòng sản phẩm trong ngành sản xuất, kỹ thuật ứng dụng, điện – điện tử như cảm biến, bộ điều khiển, đo nhiệt độ, thiết bị đo lường…..
Trong công nghiệp và đời sống, với các ứng dụng liên quan đến việc điều khiển khiển nhiệt thì việc theo dõi nhiệt độ thông qua màn hình hiển thị kích thước lớn trong quá trình điều khiển và hoạt động là nhu cầu cần thiết.

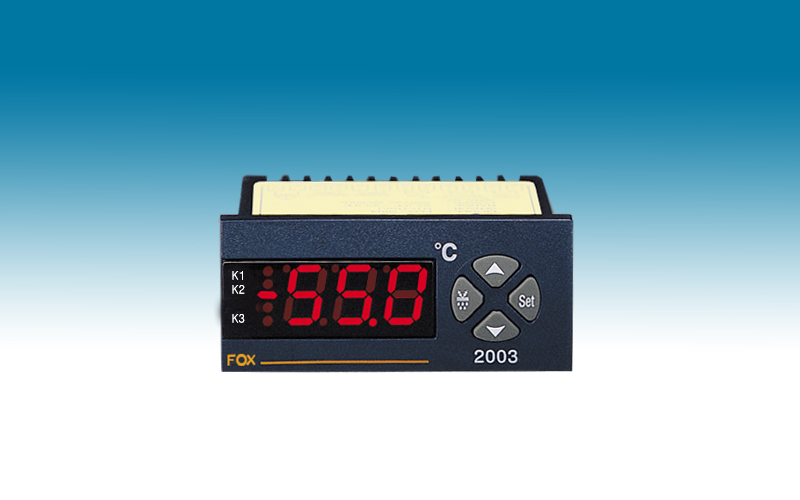

1. Thông số kỹ thuật Bộ điều khiển nhiệt độ FOX-2003:

bo-dieu-khien-nhiet-do-FOX-2003
Kích thước (mm) : 77 (W) x 35 (H) x 78 (D)
Phạm vi hoạt động : -55.0 ~ 99.9 ℃
Cảm biến đầu vào : NTC(10KΩ) 3M
Ngõ ra : 3 relay (1c 2a 250VAC 2A) 1R (Comp), 2R (Defrost), 3R (FAN)
Lập trình : Phím Cài đặt / Lên / Xuống / Phím Df
Phương pháp điều khiển : BẬT / TẮT
Nguồn cấp : 230VAC 50 / 60Hz
Nhiệt độ môi trường / Độ ẩm :
0 ~ 55 ℃ (32 ~ 131 ℉)
35 ~ 80% RH
Tổng trọng lượng 1 cái : 280g

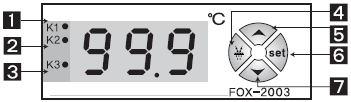

2. Chức năng của Bộ điều khiển nhiệt độ FOX-2003

bo-dieu-khien-nhiet-do-FOX-2003-chuc-nang

bo-dieu-khien-nhiet-do-FOX-2003-chuc-nang
Bộ điều khiển nhiệt độ Conotec
FOX-2003 là thiết bị điều khiển nhiệt độ dạng PID dùng để cung cấp điều khiển theo tỷ lệ với tích phân và dẫn xuất (PID). Bộ điều khiển này sẽ kết hợp kiểm soát tỷ lệ thuận với hai điều chỉnh bổ sung để giúp các đơn vị tự động bù đắp cho những thay đổi trong hệ thống. Thường thì áp dụng cho các hệ thống mà tải thay đổi thường xuyên và bộ điều khiển sẽ bù đắp tự động do sự thay đổi thường xuyên về điểm đặt, năng lượng sẵn có, hoặc khối lượng được điều khiển nhằm:
Vận hành thiệt bị an toàn;
Giảm tiêu thụ năng lượng;
Cắt giảm chi phí, nhân lực quản lý với những chức năng thiết yếu, thực hiện điều khiển nhiệt độ với thuật toán PID;
Duy trì các tiện ích về nhiệt;

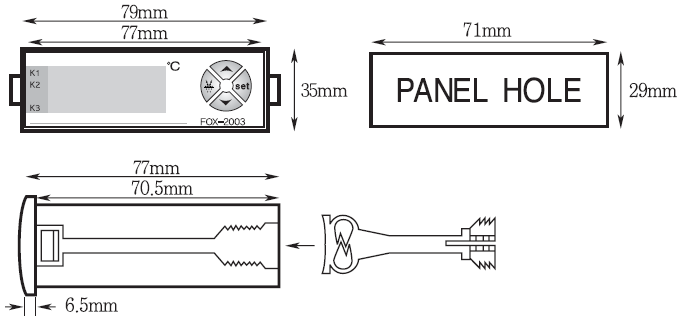

3. Kích thước của Bộ điều khiển nhiệt độ FOX-2003

bo-dieu-khien-nhiet-do-FOX-2003-kich-thuoc

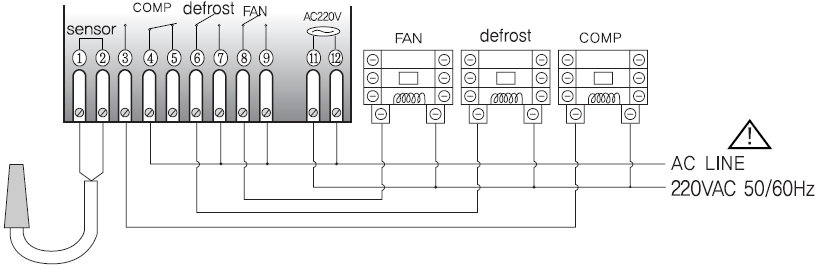

4. Hướng dẫn sơ đồ dấu dây của Bộ điều khiển nhiệt độ FOX-2003

bo-dieu-khien-nhiet-do-FOX-2003-chuc-nang-so-do-dau-day
Đầu dò nhiệt độ NTC (nhà sản xuất đã đấu sẵn): Dây màu trắng đấu vào chân số 1, dây màu đen vào chân số 2 của bộ điều khiển nhiệt độ FOX-2003.
Chân số 11 và 12 là 2 chân cấp nguồn cho bộ điều khiển nhiệt.
Đấu chân số 11 qua chân số 4 (cấp nguồn cho relay COMP), chân số 6 (cấp nguồn cho relay defrost: rã đông) và chân số 8 (cấp nguồn cho relay FAN: quạt),
Ở relay COMP, chân số 5 (hoặc chân số 3) đấu về 1 đầu tải (thường là điện trở đốt, quạt,…), đầu còn lại của tải đấu về chân số 12
Ở relay rã đông, chân số 7 đấu về 1 đầu tải (thường là điện trở đốt, quạt,thiết bị rã đông…), đầu còn lại của tải đấu về chân số 12
Ở relay quạt chân số 9 đấu về 1 đầu tải (quạt, …), đầu còn lại của tải đấu về chân số 12 của điều khiển nhiệt độ.

5. Hướng dẫn cài đặt Bộ điều khiển nhiệt độ FOX-2003

Program 1: cài đặt máy nén
HSP (HSP): Giới hạn nhiệt độ cao nhất, không cho phép người dùng thiết lập điểm SET cao hơn giá trị này
LSP (LSP): Giới hạn nhiệt độ thấp nhất, không cho phép người dùng thiết lập điểm SET thấp hơn giá trị này
DIS (dIS): Chọn cách tính dung sai
Pn: ±
P: + (mặc định)
DIF (dIF): Dung sai
Nếu Pn thì OFF = SET – (diF:2); ON = SET + (diF:2)
Nếu P thì OFF = SET; ON = SET + diF
DLT (dLt): Delay máy nén
COR (Cor): Cân chỉnh sai số đầu dò
SER (SEr): Máy nén ON hay OFF khi đầu dò bị lỗi
LOC (LoC): Khóa phím (ON = khóa; OF = mở)
Program 2: cài đặt xả đá
DTP (d.tP): Máy nén ON hay OFF khi xả đá
C ON (C.on): máy nén ON
C OF (C.oF): máy nén OFF
DOF (d.oF) : Khoảng cách thời gian giữa 2 lần xả đá (bao lâu sẽ xả đá 1 lần)
DON (d.on): Thời gian xả đá (1 lần)
DDT (d.dt): Delay máy nén sau xả đá
DST (d.St): Delay tiến trình xả đá
Program 3: cài đặt quạt
FST (F.St): chế độ quạt
F.01: quạt ON khi máy nén ON; quạt OFF khi máy nén OFF; quạt OFF khi xả đá
F.02: Quạt ON khi máy nén ON; quạt ON khi máy nén OFF; quạt ON khi xả đá
F.03: quạt ON khi máy nén ON; quạt OFF khi máy nén OFF; quạt ON khi xả đá
F.04: quạt ON khi máy nén ON; quạt ON khi máy nén OFF; quạt OFF khi xả đá
FDT (F.dt): Delay quạt sau xả đá. Cách thiết lập giá trị: phút.giây (ví dụ: 1.30 => 1 phút 30 giây)

6. Catalog hướng dẫn cài đặt của bộ điều khiển nhiệt độ FOX-2003

Các bạn tham khảo thêm catalog Bộ điều khiển nhiệt độ FOX-2003 tiếng Anh của hãng Conotec nhé:

7. Ứng dụng của bộ điều khiển nhiệt độ FOX-2003

bo-dieu-khien-nhiet-do-FOX-2003-ung-dung-tu-dong-lanh
Bộ điều khiển nhiệt độ FOX-2003 được dùng để điều khiển nhiệt độ tủ lạnh, tủ đông…. bảo quản thực phẩm.

Dưới đây là các dòng sản phẩm điều khiển nhiệt độ khác của hãng Conotec Hàn Quốc.

Mã Hàng Diễn Giải
FOX-1004  -40 => 90C, 1 relay, cool Bao gồm sensor
FOX-D1004  -40 => 90C, 2 relay, cool Bao gồm sensor
FOX-2001F  -50 => 99.9C, 4 relay, Bao gồm sensor
FOX-2001FD  -50 => 99.9C, 4 relay, Bao gồm sensor
FOX-2002  -50 => 99.9C, 2 relay, Bao gồm sensor
FOX-2003  -50 => 99.9C, 3 relay: nhiệt, quạt Bao gồm sensor
FOX-2005  -50 => 99.9C, 3 relay: nhiệt, quạt, alarm Bao gồm sensor
FOX-2006 -55.0~99.9 °C, 4 relay Bao gồm sensor
FOX-1CH  -50 => 400C, 1 relay, CA(K) Không bao gồm sensor
FOX-2CI  -50 => 1200C, 1 relay, CA(K) Không bao gồm sensor
FOX-1PH  -50 => 400C, 1 relay, PT100 Không bao gồm sensor
CNT-PM3000 Đồng hồ hiển thị nhiệt -55°C ~ 99°C
Bao gồm NTC10K (dây dài 3 mét)
Kích thƣớc 182mm x 136mm
Nguồn cấp: 12VAC/VDC (gồm adaptor)
FOX-PM5000 Đồng hồ hiển thị nhiệt -99°C ~ 400°C
Bao gồm PT100Ohm (dây dài 2 mét)
Kích thƣớc 269mm x 165mm
Vật liệu Inox 304- Chống ẩm & hơi nƣớc
Nguồn cấp: 12VAC/VDC (gồm adaptor)
