Terminal block loại relay Autonics ABL-L01PA-PY
279,400 VNĐ
Liên hệ 094 788 1820
Terminal block loại relay Autonics ABL-L01PA-PY
Chuyển đổi giữa ngõ ra độc lập và tải chung bằng thanh nối
Dễ lắp đặt dây và kết nối ổn định với loại kết nối đẩy vào, không cần bắt vít
Chỉ thị trạng thái hoạt động (LED xanh)
Loại 1 chân
Điện áp tải định mức: 3 A
Cấp nguồn cho ngõ ra chung bằng thanh nối
Phương pháp lắp đặt DIN rail
Hỗ trợ relay: [Fujitsu] NYP24W-K, [Panasonic] PA1a-24V
Loại 4 chân
Điện áp tải định mức : 5 A
Chuyển đổi giữa NPN và PNP bằng thanh nối
Tháo lắp relay dễ dàng bằng cần gạt
Vỏ bảo vệ relay
Phương pháp lắp đặt DIN rail và bắt vít
Hỗ trợ relay: [Fujitsu] NYP24W-K, [Panasonic] PQ1a-24V, [OMRON] G6B-1174P-FD-US
Loại 16 chân
Điện áp tải định mức : 3 A
Tháo lắp relay dễ dàng bằng gá kẹp
Vỏ bảo vệ relay
Phương pháp lắp đặt DIN rail
Hỗ trợ relay: [OMRON] G6B-1174P-FD-US
Dành cho bảo vệ tải, bạn nên sử dụng tải quy nạp.
Công suất tải relay cho tải điện trở.
Vui lòng sử dụng chung nguồn cấp khi kết nối với tải. Kết nối với tải từ nguồn cấp khác nhau có thể gây nguy hiểm.
Dòng tiêu thụ bao gồm cả dòng LED cho một relay.
Khi sử dụng dây nhiều lõi, sử dụng terminal ferrule.
Trọng lượng bao gồm bao bì. Trọng lượng trong ngoặc là trọng lượng thiết bị.
Độ bền được đo ở điều kiện môi trường không đông hoặc ngưng tụ.
Giới thiệu tổng quan:
Terminal block series ABL giúp người dùng dễ dàng lắp đặt hệ thống dây và kết nối ổn định với kiểu giắc cắm không cần bắt vít. Người dùng có thể sử dụng thanh nối để chuyển đổi giữa các tùy chọn ngõ ra độc lập và thông thường. Series ABL có tùy chọn 1 chân, 4 chân, và 16 chân.Tính năng chính:
Đặc điểm chungChuyển đổi giữa ngõ ra độc lập và tải chung bằng thanh nối
Dễ lắp đặt dây và kết nối ổn định với loại kết nối đẩy vào, không cần bắt vít
Chỉ thị trạng thái hoạt động (LED xanh)
Loại 1 chân
Điện áp tải định mức: 3 A
Cấp nguồn cho ngõ ra chung bằng thanh nối
Phương pháp lắp đặt DIN rail
Hỗ trợ relay: [Fujitsu] NYP24W-K, [Panasonic] PA1a-24V
Loại 4 chân
Điện áp tải định mức : 5 A
Chuyển đổi giữa NPN và PNP bằng thanh nối
Tháo lắp relay dễ dàng bằng cần gạt
Vỏ bảo vệ relay
Phương pháp lắp đặt DIN rail và bắt vít
Hỗ trợ relay: [Fujitsu] NYP24W-K, [Panasonic] PQ1a-24V, [OMRON] G6B-1174P-FD-US
Loại 16 chân
Điện áp tải định mức : 3 A
Tháo lắp relay dễ dàng bằng gá kẹp
Vỏ bảo vệ relay
Phương pháp lắp đặt DIN rail
Hỗ trợ relay: [OMRON] G6B-1174P-FD-US
Thông số kỹ thuật ABL-L01PA-PY:
| Điện áp định mức | 24VDC ±10% |
| Điện áp và dòng tải định mức | 250VAC~ 50/60Hz 3A, 30VDC 3A |
| Dòng tiêu thụ | ≤ 8mA |
| Relay áp dụng | APAN3124 [MATSUSHITA(Panasonic)] |
| Số tiếp điểm relay | 1 điểm |
| Loại terminal | Không bắt vít |
| Khoảng cách giữa các terminal | 9.0mm (trên 2 thiết bị) |
| Bộ chỉ thị | Chỉ thị hoạt động: LED xanh dương |
| Cáp áp dụng_Dây lõi đặc | Ø0.6~Ø1.25mm(chỉ 60℃) |
| Cáp áp dụng_Dây nhiều lõi | AWG22-16 (0.3 ~ 1.25mm²) (chỉ 60 ℃) |
| Điện trở cách điện | ≥1, 000MΩ (ở mức sóng kế 500VDC) |
| Độ bền điện môi_Giữa các tiếp điểm dòng cuộn | 3,000VAC 50/60Hz trong 1 phút |
| Độ bền điện môi_Giữa các tiếp tương tự | 1,000VAC 50/60Hz trong 1 phút |
| Môi trường_Nhiệt độ xung quanh | -15 đến 55℃, bảo quản : -25 đến 65℃ |
| Môi trường_Độ ẩm xung quanh | 35 đến 85%RH, bảo quản : 35 đến 85%RH |
| Chất liệu | Terminal block: polyamide 66, tấm dẫn: brass, Vỏ&base: poly phenylene sulfide |
| Cấu trúc bảo vệ | IP20 (tiêu chuẩn IEC) |
| Trọng lượng | Xấp xỉ 138g(Xấp xỉ 21g) |
Dành cho bảo vệ tải, bạn nên sử dụng tải quy nạp.
Công suất tải relay cho tải điện trở.
Vui lòng sử dụng chung nguồn cấp khi kết nối với tải. Kết nối với tải từ nguồn cấp khác nhau có thể gây nguy hiểm.
Dòng tiêu thụ bao gồm cả dòng LED cho một relay.
Khi sử dụng dây nhiều lõi, sử dụng terminal ferrule.
Trọng lượng bao gồm bao bì. Trọng lượng trong ngoặc là trọng lượng thiết bị.
Độ bền được đo ở điều kiện môi trường không đông hoặc ngưng tụ.

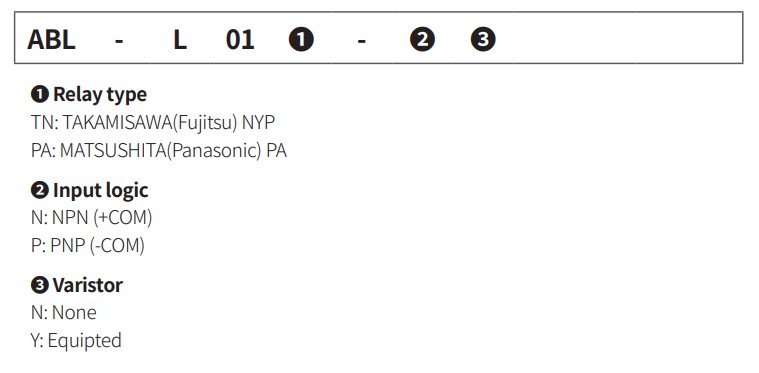

Bảng chọn mã ABL:

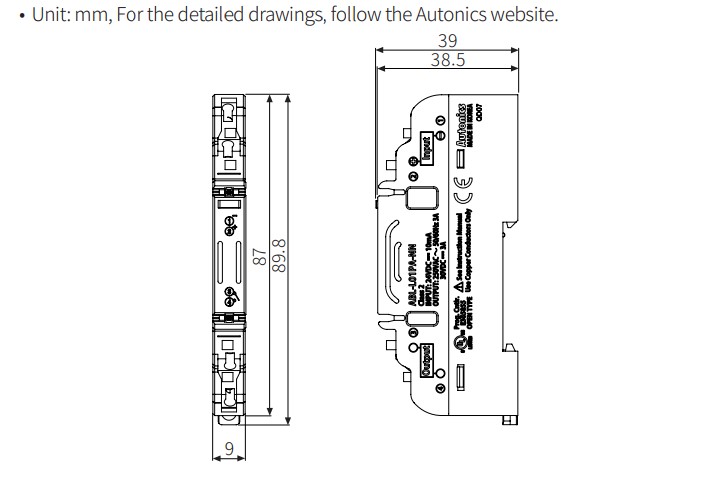

Kích thước ABLSeries:

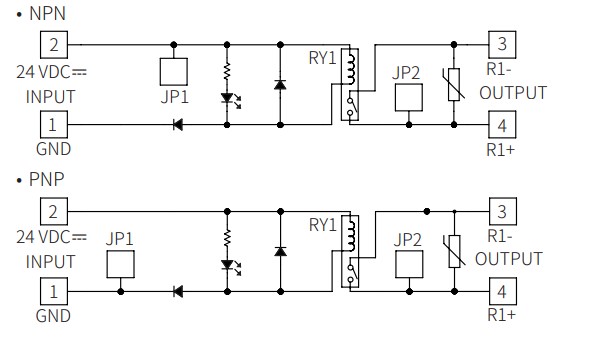

Sơ đồ kết nối:
