Terminal block loại phổ thông nhỏ gọn Autonics ACS-20T
313,500 VNĐ
Liên hệ 094 788 1820
Terminal block loại phổ thông nhỏ gọn Autonics ACS-20T
Nối dây chung chân trên PCB, không cần sử dụng thanh nối
Tiết kiệm không gian lắp đặt
Chống bụi và mảnh vỡ bắn vào thiết bị nhờ vỏ nhựa bao bọc xung quanh
Phương pháp lắp đặt trên thanh DIN rail hoặc bắt vít
Trọng lượng bao gồm bao bì. Trọng lượng trong ngoặc là trọng lượng thiết bị.
Độ bền được đo ở điều kiện môi trường không đông hoặc ngưng tụ.
Giới thiệu tổng quan:
Khối đấu nối thuộc series ACS cho phép nối dây chung chân trên PCB mà không cần sử dụng thanh nối, và thường được dùng để mở rộng nguồn cấp. Với thiết kế nhỏ gọn (khoảng cách giữa các chân nối chỉ 7mm) và phương pháp lắp đặt trên thanh DIN hoặc bằng ốc vít, series ACS phù hợp với các ứng dụng trong không gian hẹpTính năng chính:
Thiết kế nhỏ gọn với khoảng cách giữa các chân nối là 7mmNối dây chung chân trên PCB, không cần sử dụng thanh nối
Tiết kiệm không gian lắp đặt
Chống bụi và mảnh vỡ bắn vào thiết bị nhờ vỏ nhựa bao bọc xung quanh
Phương pháp lắp đặt trên thanh DIN rail hoặc bắt vít
Thông số kỹ thuật ACS-20T:
| Số terminal | 20EA |
| Khoảng cách giữa các terminal | 7.0mm |
| Chất liệu | Vỏ & BASE: Modified Polyphenylene Oxide, TERMINAL PIN: Brass |
| Trọng lượng | Xấp xỉ 92g(Xấp xỉ 61g) |
| Điện áp định mức | Max. 125VDC , 125VAC~ 50/60Hz |
| Dòng định mức | Max. 10A |
| Điện trở cách điện | ≥1, 000MΩ (ở mức sóng kế 500VDC) |
| Độ bền điện môi | 2.700 VAC ~ 50/60 Hz trong 1 phút |
| Môi trường_Nhiệt độ xung quanh | -15 đến 55℃, bảo quản : -25 đến 65℃ |
| Môi trường_Độ ẩm xung quanh | 35 đến 85%RH, bảo quản : 35 đến 85%RH |
Trọng lượng bao gồm bao bì. Trọng lượng trong ngoặc là trọng lượng thiết bị.
Độ bền được đo ở điều kiện môi trường không đông hoặc ngưng tụ.
Bảng chọn mã ACS:

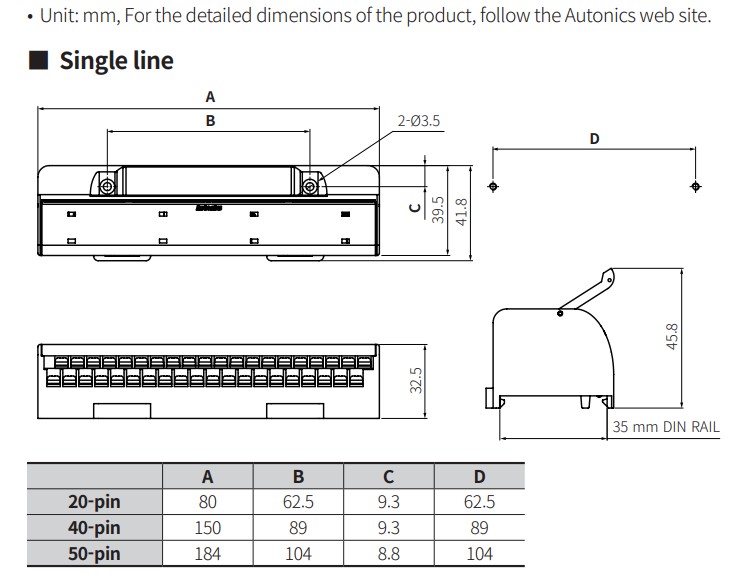

Kích thước ACSSeries:

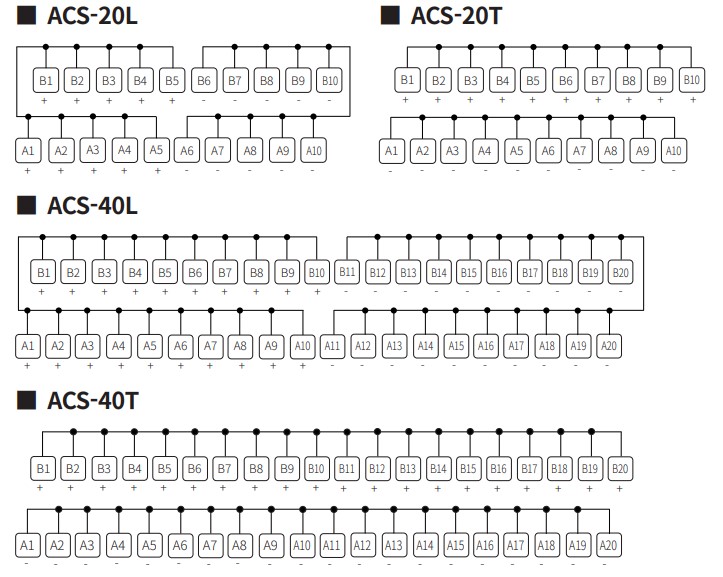

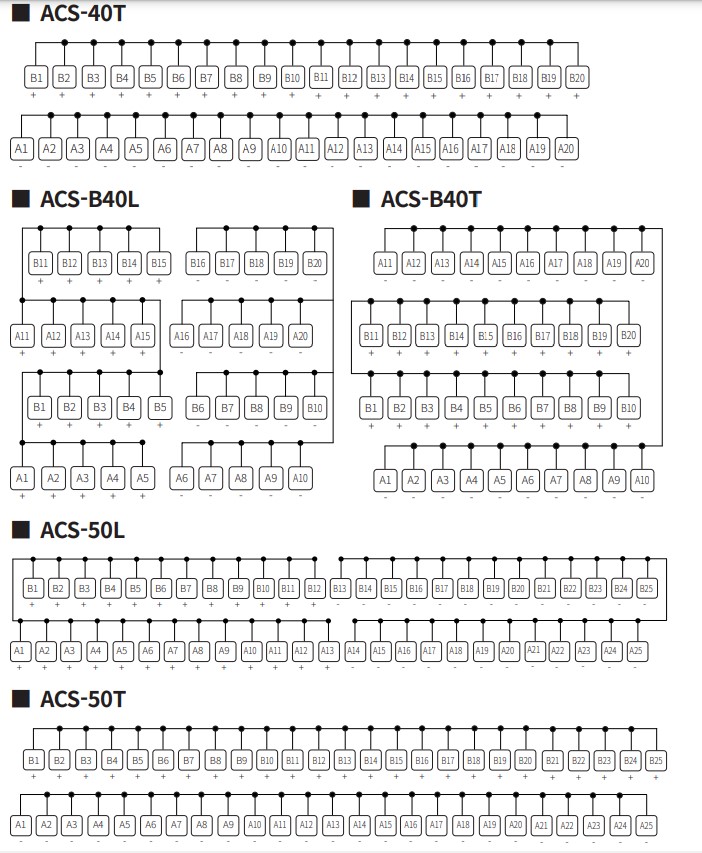

Sơ đồ kết nối:
