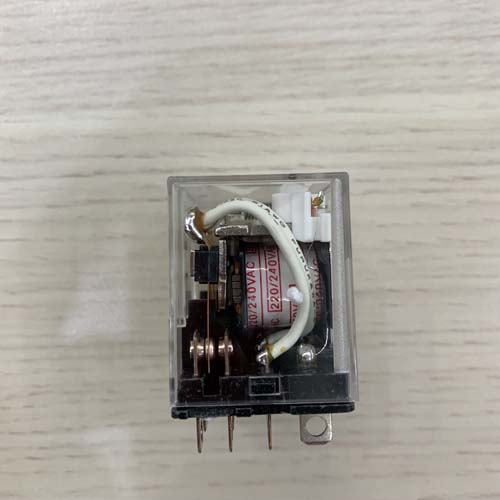

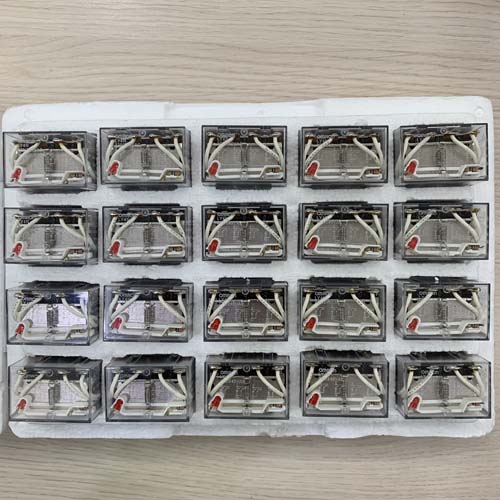

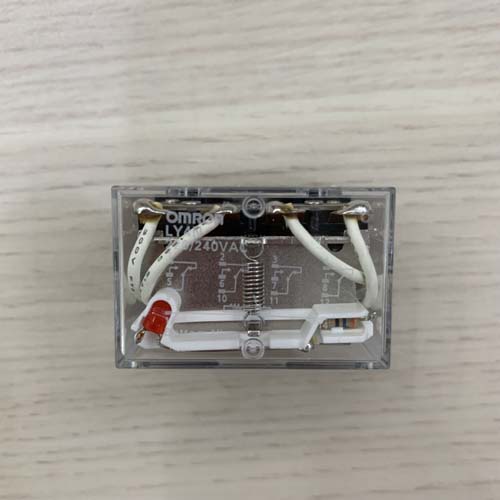

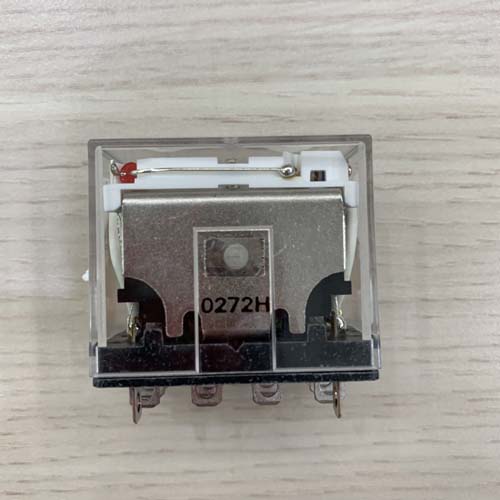

Relay trung gian Omron LY4N AC220/240

270,000 VNĐ
Liên hệ 094 788 1820
Hãng sản xuất: Omron
Điện áp cuộn coil: Điện áp 220-240 VAC
Dòng điện định mức: 10A
Dòng series: LY Series Omron
Danh mục sản phẩm: Relay trung gian

RELAY TRUNG GIAN OMORN LY4N AC220/240

GIỚI THIỆU TỔNG QUÁT SẢN PHẨM

• Các model đều đạt tiêu chuẩn an toàn điện: UL, CSA và SEV

• Trang bị bộ phận để tránh và ngắt hồ quang

• Chịu được điện áp lên tới 2,000 V.

• Tích hợp diode và mạch CR cho các mã hàng LY

• Dòng sản phẩm này cũng tuân thủ các tiêu chuẩn an toàn LR và VDE

MÔ TẢ CHI TIẾT THÔNG SỐ KỸ THUẬT CỦA SẢN PHẨM

Operating indicator

LED

Degree of protection

Closed type (cover)

Terminal structure

Plug-in terminal

Coil

Coil ratings

100 VAC 50 Hz 22.5 mA
100 VAC 60 Hz 19 mA
110 VAC 50 Hz 25.5 mA
110 VAC 60 Hz 21.8 mA

Coil resistance

1800 Ω

Operate voltage (Set voltage)

80% max.

Release voltage (Reset voltage)

30% min.

Maximum voltage

110%

Power consumption

Approx. 1.95 to 2.5 VA 60 Hz

Contact

Contact rated load

110 VAC 10 A (Resistive load)
110 VAC 7.5 A (Inductive load (cosφ = 0.4))
24 VDC 10 A (Resistive load)
24 VDC 5 A (Inductive load (L/R = 7 ms))

Max. contact voltage

250 VAC
125 VDC

Max. contact current

AC: 10 A
DC: 10 A

Contact form

4PDT

Contact method

Single

Contact material

Ag alloy






MÃ ĐẶT HÀNG SẢN PHẨM:

Kiểu

Mô tả

LY





Rờ le trung gian chân dẹt lớn

Số chân

2N



8 chân

4N



14 chân

Điện áp coil

DC12

12VDC

DC24

24VDC

AC100/110

100/110VAC

AC220/240

220/240VAC

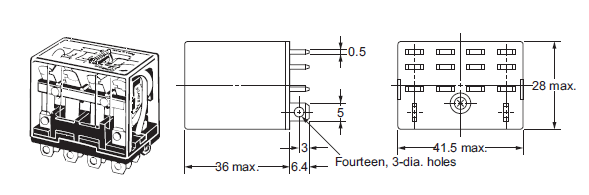

KÍCH THƯỚC VÀ HÌNH ẢNH SẢN PHẨM

Kích thước: 28 (mm) x 41.5 (mm) x 36 (mm)

Trọng lượng: 70g

Đơn vị tính: cái

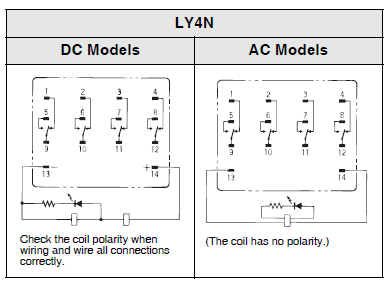

SƠ ĐỒ KẾT NỐI SẢN PHẨM:

ỨNG DỤNG:
  • Rờ le trung gian LY4N được sử dụng khá phổ biến trong tủ điền khiển. Với kích thước nhỏ gọn nhưng dòng tải lớn, giúp bỏ vệ ngõ ra cho các thiết bị điều khiển (đồng hồ nhiệt, cảm biến,…) được an toàn.
