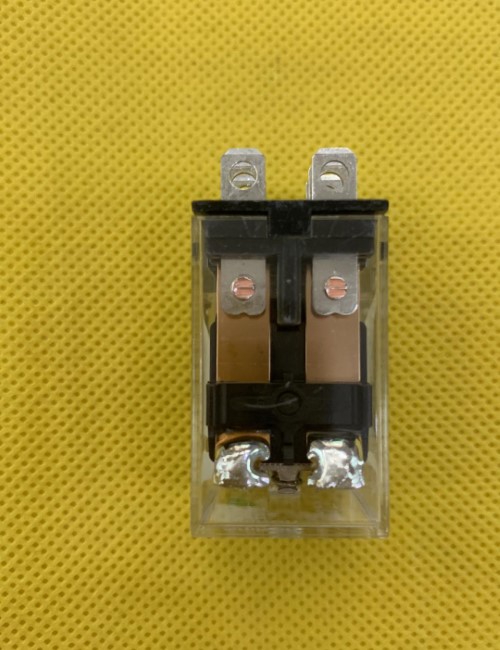

Relay trung gian Omron LY2N DC24

160,000 VNĐ

Liên hệ 094 788 1820

Hãng sản xuất: Omron

Điện áp cuộn coil: Điện áp 24 VDC

Dòng điện định mức: 10A

Dòng series: LY Series Omron

Danh mục sản phẩm: Relay trung gian

Download:

11/09/2021Hướng dẫn cài đặt

Mô tả chi tiết

GIỚI THIỆU RỜ LE TRUNG GIAN LY2N DC24

GIỚI THIỆU TỔNG QUÁT SẢN PHẨM

• Các model đều đạt tiêu chuẩn an toàn điện: UL, CSA và SEV

• Trang bị bộ phận để tránh và ngắt hồ quang

• Chịu được điện áp lên tới 2,000 V.

• Tích hợp diode và mạch CR cho các mã hàng LY

• Dòng sản phẩm này cũng tuân thủ các tiêu chuẩn an toàn LR và VDE

MÔ TẢ CHI TIẾT THÔNG SỐ KỸ THUẬT CỦA SẢN PHẨM

Operating indicator		LED
Degree of protection		Closed type (cover)
Terminal structure		Plug-in terminal
Coil	Coil ratings	24 VDC 36.9 mA
	Coil resistance	650 Ω
	Operate voltage (Set voltage)	80% max.
	Release voltage (Reset voltage)	10% min.
	Maximum voltage	110%
	Power consumption	Approx. 0.9 W
Contact	Contact rated load	110 VAC 10 A (Resistive load) 110 VAC 7.5 A (Inductive load (cosφ = 0.4)) 24 VDC 10 A (Resistive load) 24 VDC 5 A (Inductive load (L/R = 7 ms))
	Max. contact voltage	250 VAC 125 VDC
	Max. contact current	AC: 10 A DC: 10 A
	Contact form	DPDT
	Contact method	Single
	Contact material	Ag alloy

MÃ ĐẶT HÀNG SẢN PHẨM:

Kiểu	Mã		Mô tả
LY			Rờ le trung gian chân dẹt lớn
Số chân	2N		8 chân
Số chân	4N		14 chân
Điện áp coil		DC12	12VDC
		DC24	24VDC
		AC100/110	100/110VAC
		AC220/240	220/240VAC

KÍCH THƯỚC VÀ HÌNH ẢNH SẢN PHẨM

Kích thước: 28 (mm) x 21.5 (mm) x 36 (mm)

Trọng lượng: 40g

Đơn vị tính: cái

SƠ ĐỒ KẾT NỐI SẢN PHẨM:

ỨNG DỤNG:

Rờ le trung gian LY2N DC24 được sử dụng khá phổ biến trong tủ điền khiển. Với kích thước nhỏ gọn nhưng dòng tải lớn, giúp bỏ vệ ngõ ra cho các thiết bị điều khiển (đồng hồ nhiệt, cảm biến,…) được an toàn.
