Module ngõ ra discrete Schneider BMXDDO3202K, 32 ngõ ra, solid state, 24 VDC
12,837,000 VNĐ
Liên hệ 094 788 1820
Hãng sản xuất: Schneider
Danh mục sản phẩm:
PLC
Module ngõ ra discrete Schneider BMXDDO3202K, 32 ngõ ra, solid state, 24 VDC
Dòng Modicon X80 là một phần quan trọng của EcoStruxure Plant, một kiến trúc mở, linh hoạt, đáng tin cậy, bền vững, an toàn và bảo mật.
EcoStruxure™ Control Expert (trước đây có tên là “Unity Pro”) là phần mềm lập trình và cấu hình chung cho tất cả các mô-đun X80.
Rút ngắn thời gian để thu lợi nhuận - ví dụ: tiết kiệm đến 3 tuần cho một dự án 3 tháng, kết quả là tăng sản lượng 2 triệu đô la khi ra mắt.
Hiệu quả sử dụng năng lượng của quy trình
Cải thiện hiệu quả sử dụng năng lượng của quy trình thông qua thời gian quét nhanh hơn 5 lần, và tăng đến 2 triệu đô la hàng năm cho một nhà máy sản xuất khối lượng cao điển hình bằng các công nghệ xử lý mới nhất.
An toàn quy trình
Bộ điều khiển an toàn Modicon M580 là PAC duy nhất trên thị trường mang lại tỷ lệ hoàn vốn đầu tư 100% trong vòng ba tháng thực hiện.
Bảo trì dễ dàng
Các mô-đun Modicon X80 hỗ trợ nhiều hơn so với yêu cầu chuẩn về độ bền ngay cả trong một môi trường khắc nghiệt nhờ vào kết cấu xây dựng chắc chắn, tuân thủ các tiêu chuẩn quốc tế và chứng nhận hàng hải.
• Quy trình đặt hàng và quản lý phụ tùng được đơn giản hóa thông qua nền tảng IO đơn dành cho Modicon M580 và Modicon M340.
• Khả năng mở rộng: Cung cấp khả năng hỗ trợ đáng kể cho các giao thức và bus trường với AS-I, CANopen, Profibus DP, Chuỗi (Modbus và ASCII), kế thừa (ví dụ: Interbus-S).
• Khả năng kết nối: Dễ dàng tích hợp các thiết bị hiện trường và các sản phẩm của bên thứ 3 thông qua công nghệ FDT/DTM tiêu chuẩn.
• Tiết kiệm thời gian trong kỹ thuật và vận hành với Phần mềm EcoStruxure Control Expert thông qua công cụ mô phỏng, thúc đẩy bit, thư viện được xác định trước và khối chức năng chuyển động cho CANopen, kiểm tra mã.
• Tiết kiệm thời gian nối dây với nhiều lựa chọn cáp đã nối dây sẵn để dễ dàng kết nối với các mô-đun X80.
• Dễ dàng phát triển trong quá trình vận hành mà không cần ngừng quá trình thông qua chức năng Thay đổi cấu hình nhanh (CCOTF) và thêm các thiết bị trực tuyến.
• Độ tin cậy và độ bền: Các mô-đun chất lượng cao này đã được chứng minh có thể sử dụng trong nền tảng lớn đã lắp đặt Modicon M340 và Modicon M580. Đồng thời, cũng hỗ trợ nhiều hơn so với các tiêu chuẩn cần thiết về sốc điện, độ rung và môi trường EMC.
• Sản phẩm được chứng nhận: Tuân thủ các tiêu chuẩn về môi trường quốc tế đối với tất cả các khu vực chính và phân khúc cụ thể (Sản xuất điện, An toàn chức năng, Hàng hải, Các khu vực nguy hiểm, Hỏa hoạn và khí đốt, Đường sắt, Hạt nhân).
• Mô-đun thu gọn: Các mô-đun mật độ cao với tối đa 32 kênh có các khối thiết bị đầu cuối di động và lên đến 64 kênh với bộ dây lắp sẵn để giảm không gian trong tủ điều khiển.
• Các mô-đun mạnh mẽ để hỗ trợ các điều kiện môi trường khắc nghiệt: lớp phủ bảo giác và có thể được sử dụng trong phạm vi nhiệt độ mở rộng (-40ºC đến +70ºC).
• Bảo trì tối ưu với chức năng tự chẩn đoán kênh gốc (dữ liệu có cấu trúc DDT của thiết bị), chức năng Thay thế thiết bị lỗi (FDR), các tính năng bảo trì phòng ngừa dành cho các thiết bị nguồn điện dự phòng và các mô-đun dễ dàng thay thế.
Module ngõ ra discrete Schneider BMXDDO3202K - 32 outputs - solid state - 24 VDC
Dòng sản phẩm: Modicon X80
Loại sản phẩm: Mô-đun (module) ngõ ra discrete
Số ngõ ra discrete: 32 phù hợp với EN/IEC 61131-2
Loại ngõ ra discrete: Solid state - Thể rắn
Logic ngõ ra discrete: Positive
Điện áp Positive: 24 V 19...30 V DC
Dòng điện Positive: 0,1 A
Current mỗi kênh: 0,125 A
Dòng điện tối đa trên mỗi mô-đun (module): 3.2 A
Dòng điện rò rỉ tối đa: 0,1 mA ở trạng thái 0
Giảm điện áp tối đa: <1,5 V ở trạng thái 1
Vật liệu chống điện: > 10 MOhm 500 V DC
Giới thiệu về dòng mô-đun (module) Modicon X80
Các mô-đun Modicon X80 là dòng sản phẩm phổ biến cho các nền tảng Modicon M580 và Modicon M340. Các mô-đun này được sử dụng cục bộ trong tủ rack cục bộ của Modicon M340 hoặc Modicon M580, và cũng có thể được sử dụng trong tủ rack từ xa (Drop) X80 trong kiến trúc IO Ethernet trên Modicon M580 hoặc Modicon QuantumDòng Modicon X80 là một phần quan trọng của EcoStruxure Plant, một kiến trúc mở, linh hoạt, đáng tin cậy, bền vững, an toàn và bảo mật.
EcoStruxure™ Control Expert (trước đây có tên là “Unity Pro”) là phần mềm lập trình và cấu hình chung cho tất cả các mô-đun X80.
Lợi ích của mô-đun (module) Modicon X80
Rút ngắn thời gian đưa sản phẩm ra thị trườngRút ngắn thời gian để thu lợi nhuận - ví dụ: tiết kiệm đến 3 tuần cho một dự án 3 tháng, kết quả là tăng sản lượng 2 triệu đô la khi ra mắt.
Hiệu quả sử dụng năng lượng của quy trình
Cải thiện hiệu quả sử dụng năng lượng của quy trình thông qua thời gian quét nhanh hơn 5 lần, và tăng đến 2 triệu đô la hàng năm cho một nhà máy sản xuất khối lượng cao điển hình bằng các công nghệ xử lý mới nhất.
An toàn quy trình
Bộ điều khiển an toàn Modicon M580 là PAC duy nhất trên thị trường mang lại tỷ lệ hoàn vốn đầu tư 100% trong vòng ba tháng thực hiện.
Bảo trì dễ dàng
Các mô-đun Modicon X80 hỗ trợ nhiều hơn so với yêu cầu chuẩn về độ bền ngay cả trong một môi trường khắc nghiệt nhờ vào kết cấu xây dựng chắc chắn, tuân thủ các tiêu chuẩn quốc tế và chứng nhận hàng hải.
Khả năng mở rộng và mô-đun hoá của Modicon X80
Phạm vi toàn diện của I/O và các mô-đun chuyên gia: 1ms tại nhãn thời gian hệ thống nguồn (Chuỗi sự kiện), đếm số, Điều khiển máy móc tăng áp (TMC), giao thức HART, cân đo, chẩn đoán.• Quy trình đặt hàng và quản lý phụ tùng được đơn giản hóa thông qua nền tảng IO đơn dành cho Modicon M580 và Modicon M340.
• Khả năng mở rộng: Cung cấp khả năng hỗ trợ đáng kể cho các giao thức và bus trường với AS-I, CANopen, Profibus DP, Chuỗi (Modbus và ASCII), kế thừa (ví dụ: Interbus-S).
• Khả năng kết nối: Dễ dàng tích hợp các thiết bị hiện trường và các sản phẩm của bên thứ 3 thông qua công nghệ FDT/DTM tiêu chuẩn.
• Tiết kiệm thời gian trong kỹ thuật và vận hành với Phần mềm EcoStruxure Control Expert thông qua công cụ mô phỏng, thúc đẩy bit, thư viện được xác định trước và khối chức năng chuyển động cho CANopen, kiểm tra mã.
• Tiết kiệm thời gian nối dây với nhiều lựa chọn cáp đã nối dây sẵn để dễ dàng kết nối với các mô-đun X80.
• Dễ dàng phát triển trong quá trình vận hành mà không cần ngừng quá trình thông qua chức năng Thay đổi cấu hình nhanh (CCOTF) và thêm các thiết bị trực tuyến.
Độ bền và độ tin cậy của Modicon X80
• Tính khả dụng cao: thiết bị nguồn điện X80 dự phòng, sử dụng các mô-đun X80 chính trong kiến trúc dự phòng.• Độ tin cậy và độ bền: Các mô-đun chất lượng cao này đã được chứng minh có thể sử dụng trong nền tảng lớn đã lắp đặt Modicon M340 và Modicon M580. Đồng thời, cũng hỗ trợ nhiều hơn so với các tiêu chuẩn cần thiết về sốc điện, độ rung và môi trường EMC.
• Sản phẩm được chứng nhận: Tuân thủ các tiêu chuẩn về môi trường quốc tế đối với tất cả các khu vực chính và phân khúc cụ thể (Sản xuất điện, An toàn chức năng, Hàng hải, Các khu vực nguy hiểm, Hỏa hoạn và khí đốt, Đường sắt, Hạt nhân).
• Mô-đun thu gọn: Các mô-đun mật độ cao với tối đa 32 kênh có các khối thiết bị đầu cuối di động và lên đến 64 kênh với bộ dây lắp sẵn để giảm không gian trong tủ điều khiển.
• Các mô-đun mạnh mẽ để hỗ trợ các điều kiện môi trường khắc nghiệt: lớp phủ bảo giác và có thể được sử dụng trong phạm vi nhiệt độ mở rộng (-40ºC đến +70ºC).
• Bảo trì tối ưu với chức năng tự chẩn đoán kênh gốc (dữ liệu có cấu trúc DDT của thiết bị), chức năng Thay thế thiết bị lỗi (FDR), các tính năng bảo trì phòng ngừa dành cho các thiết bị nguồn điện dự phòng và các mô-đun dễ dàng thay thế.
Thông số kỹ thuật mô-đun (module) BMXDDO3202K
Module ngõ ra discrete Schneider BMXDDO3202K - 32 outputs - solid state - 24 VDC
Dòng sản phẩm: Modicon X80
Loại sản phẩm: Mô-đun (module) ngõ ra discrete
Số ngõ ra discrete: 32 phù hợp với EN/IEC 61131-2
Loại ngõ ra discrete: Solid state - Thể rắn
Logic ngõ ra discrete: Positive
Điện áp Positive: 24 V 19...30 V DC
Dòng điện Positive: 0,1 A
Current mỗi kênh: 0,125 A
Dòng điện tối đa trên mỗi mô-đun (module): 3.2 A
Dòng điện rò rỉ tối đa: 0,1 mA ở trạng thái 0
Giảm điện áp tối đa: <1,5 V ở trạng thái 1
Vật liệu chống điện: > 10 MOhm 500 V DC
Kích thước mô-đun (module) BMXDDO3202K

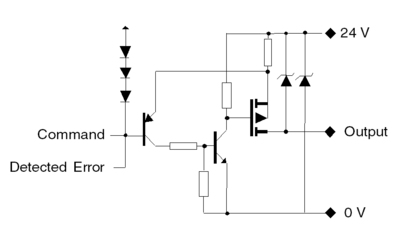

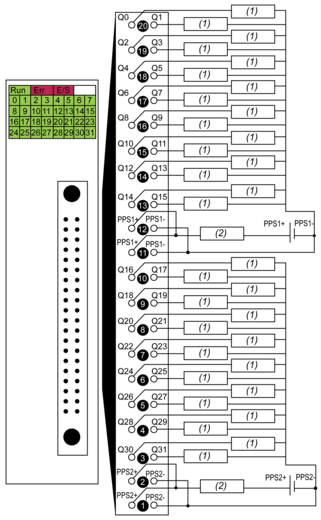

Sơ đồ kết nối mô-đun (module) BMXDDO3202K
