Máy ảnh thông minh Autonics VC-M50T-CE

190,887,400 VNĐ

Liên hệ 094 788 1820

Hãng sản xuất: Autonics

Dạng cảm biến: Cảm biến hình ảnh

Dòng series: VC Series

Danh mục sản phẩm: Cảm biến

Download:

30/08/2022Hướng dẫn cài đặt

Mô tả chi tiết

Máy ảnh thông minh Autonics VC-M50T-CE

Tổng quan VC Series:

Máy ảnh thông minh VC Series sử dụng hình ảnh được chụp bởi ống kính máy ảnh công nghiệp tích hợp để xác định mã của đối tượng mục tiêu, OCR / OCV, khối ảnh, căn chỉnh, sự hiện diện, kích thước, hình dạng, vv. Đồng thời máy ảnh sử dụng phương pháp trập điện tử (global shutter) để chụp ảnh chính xác và các cảm biến có 14 chức năng kiểm tra cần thiết đáp ứng các ứng dụng khác nhau. VC Series được tối ưu hóa khả năng tản nhiệt để đảm bảo hoạt động đáng tin cậy và tuổi thọ cao.

Tính năng chính VC Series:

Phương pháp màn trập điện tử cho chất lượng ảnh chụp chính xác với độ mờ chuyển động tối thiểu
Đa dạng chức năng kiểm tra: Căn chỉnh, độ sáng, độ tương phản, diện tích, cạnh, hình dạng, chiều dài, góc, đường kính, đếm đối tượng, quét mã vạch, OCR, OCV, so sánh mẫu
Thiết lập tối đa 64 nhóm công việc riêng biệt (32 điểm kiểm tra cho mỗi nhóm công việc)
Lưu dữ liệu vào máy chủ FTP
Hỗ trợ phần mềm máy ảnh thông minh (atVision): chức năng mô phỏng kiểm tra, quản lý các thông số và nhóm công việc, giám sát kết quả kiểm tra, gửi dữ liệu tới FTP, hỗ trợ đa ngôn ngữ, v.v.
Cấu trúc bảo vệ IP67 (tiêu chuẩn IEC) - với nắp ống kính chống thấm nước (bán riêng)
Loại C-Mount
Mạng Gigabit Ethernet
Có sẵn cáp nguồn I/O (bán riêng)

Thông số kỹ thuật VC-M50T-CE:

Yếu tố hình ảnh	CMOS đơn sắc 1 inch
Độ phân giải (Pixel)	5 MP (2,560×2,048)
Khung hình/giây	16 fps
Bit Depth	8 bit (256 gray level)
Shutter	Màn trập điện tử
Thời gian phơi sáng	3 μs đến 3 giây
Loại ống kính	C-Mount
eMMC	8 GB
DDR4	2 GB (LPDDR4), 512 MB (DDR4)
Kiểm tra_Nhóm hoạt động	64 (kiểm tra đồng thời: 32)
Chế độ kích hoạt	Màn trập điện tử
Chụp ảnh_Thời gian phơi sáng	Continuous, External Trigger, Manual, Ethernet, RS232
Truyền thông	Ethernet (TCP/IP & Modbus) RS232C
Ngõ ra_Truyền tải FTP	Khả thi
Bộ chỉ thị	Nguồn, LIÊN KẾT, DỮ LIỆU, NGƯỜI DÙNG 1, NGƯỜI DÙNG 2
Khối lượng thiết bị (khối lượng đóng gói)	≈ 600 g (≈ 780 g)
Nguồn cấp	24VDC ±10%
Dòng tiêu thụ	1A
Ngõ vào_Tín hiệu	Ngõ vào định mức 24VDC (± 10%)
Ngõ ra_Tín hiệu	Cài đặt ngõ ra thường mở NPN-PNP (phần mềm)
HS Out 0	Nhấp nháy
HS Out 1	Hoàn tất kiểm tra, Kết quả kiểm tra đầu ra (PASS / FAIL), Báo động, Máy ảnh hoạt động
Load voltage	24VDC
Tải hiện tại	Max. 100mA
Điện áp dư	≤2,5 VDC @ (=)
Mạch bảo vệ	Mạch bảo vệ chống nối ngược cực nguồn, mạch bảo vệ chống quá dòng (ngắn mạch) ngõ ra
Rung động	Biên độ 1.5mm ở tần số từ 10 đến 55Hz (trong 1 phút) theo mỗi phương X, Y, Z trong 2 giờ
Va chạm	300m/s² (khoảng 30G) theo từng hướng X, Y, Z trong 3 lần
Môi trường_Nhiệt độ xung quanh	0 đến 45 ℃, bảo quản: -20 đến 70 ℃
Môi trường_Độ ẩm xung quanh	0 đến 95%RH, bảo quản: 0 đến 95%RH
Cấu trúc bảo vệ	IP67 (Tiêu chuẩn IEC Khi gắn nắp ống kính chống thấm nước)
Chất liệu	Vỏ nhôm đúc
Kết nối	Loại giắc cắm
Loại giắc cắm	Nguồn I/O: M12 8 chân, Ethernet: M12 8 chân/ RJ45 (mô-men xoắn thắt chặt cáp: 0,4 N m)
Thành phần sản phẩm	Đầu nối Ethernet (đầu cắm vít - chống thấm nước) × 1 (mô-men xoắn thắt chặt: 0,4 N m)

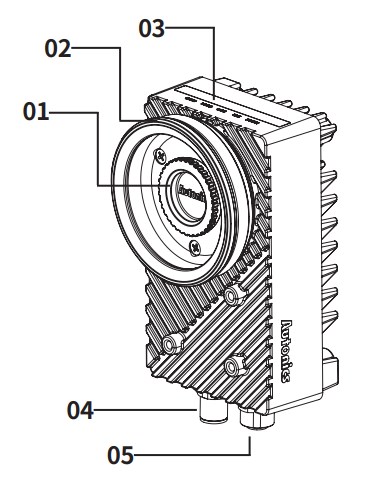

Thành phần chức năng máy ảnh thông minh VC-M50T-CE:

1. Nắp bảo vệ cảm biến
2. Nắp ống
3. Đèn LED báo trạng thái
4. Đầu nối I/O nguồn
5. Đầu nối Ethernet

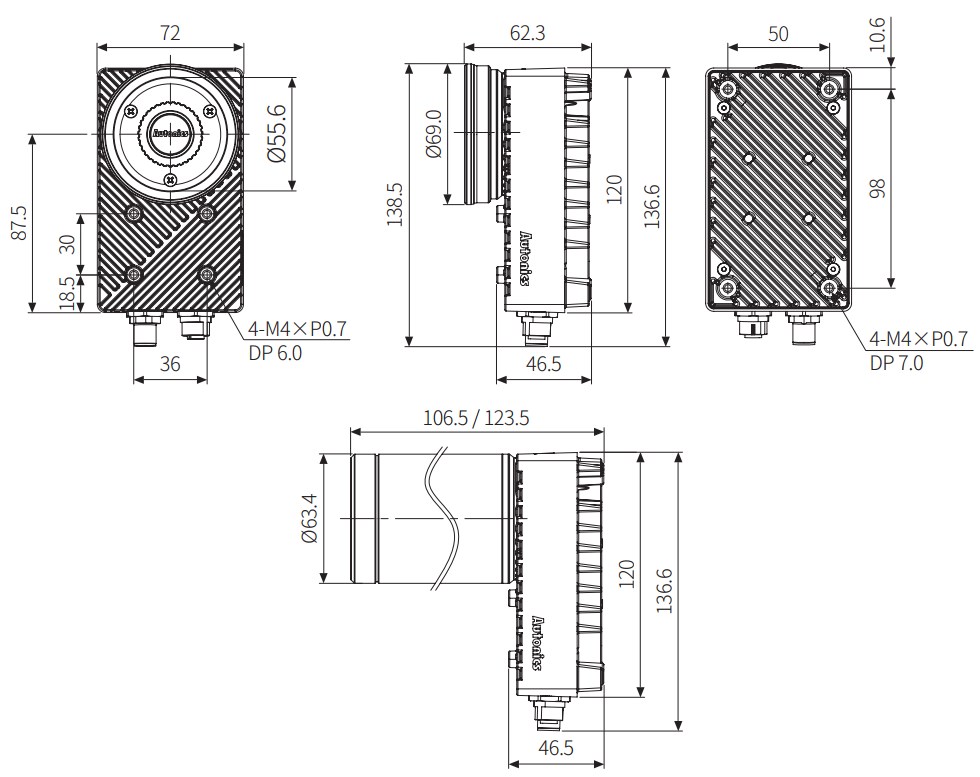

Kích thước máy ảnh thông minh VC-M50T-CE:

Ứng dụng máy ảnh thông minh VC-M50T-CE:

Máy ảnh thông minh được sử dụng để xác định số lượng thuốc, tình trạng đầy đủ hay thiếu thuốc hoặc các sai sót trong đóng gói vật tư y tế.
Máy ảnh thông minh được sử dụng để xác định thông tin in ấn ngày hết hạn sử dụng trên bao bì.
Máy ảnh thông minh dùng để đo đường kính của khối động cơ trong dây chuyền sản xuất.
Máy ảnh thông minh được sử dụng để nhận dạng hình dạng của hộp nhựa trong dây chuyền sản xuất.
