Khối nối chung (Loại ốc nhấn khóa) Autonics ACL-B40L
546,700 VNĐ
Liên hệ 094 788 1820
Khối nối chung (Loại ốc nhấn khóa) Autonics ACL-B40L
Nối dây chung chân trên PCB, không cần sử dụng thanh nối
Tiết kiệm không gian lắp đặt
Phương pháp lắp đặt trên thanh DIN rail hoặc bắt vít
Giới thiệu tổng quan:
Khối nối chung series ACR thiết kế kiểu ốc nhấn khóa, đấu dây nhanh và dễ dàng, siết chặt tối ưu, chống rung, kết nối an toàn và ổn định. Khối nối chung được trang bị hệ thống dây chung trên PCB, tháo hệ thông dây để cắm giắc.Thiết kế nhỏ gọn với khoảng cách giữa các cực là 5 mm cho phép lắp đặt trong không gian hạn chế.Tính năng chính:
Thiết kế nhỏ gọn với khoảng cách giữa các chân nối chỉ 5mmNối dây chung chân trên PCB, không cần sử dụng thanh nối
Tiết kiệm không gian lắp đặt
Phương pháp lắp đặt trên thanh DIN rail hoặc bắt vít
Thông số kỹ thuật ACL-B40L:
| Số terminal | 40EA |
| Loại terminal | Không bắt vít |
| Khoảng cách giữa các terminal | 5.0mm |
| Chất liệu | Vỏ, BASE: PC |
| Trọng lượng | Khoảng 96g(khoảng 67g) |
| Điện áp định mức | ≤250VDC , 250VAC~, 50/60Hz |
| Dòng định mức | Max. 10A |
| Loại thông dụng | Trái +COM, Right -COM |
| Cáp áp dụng_Dây lõi đặc | Ø0.6~Ø1.25mm(chỉ 60℃) |
| Cáp áp dụng_Dây nhiều lõi | AWG22-16 (0,30 đến 1,25 mm²) (60℃ only) |
| Chiều dài đoạn dây hở | 8 đến 10mm |
| Điện trở cách điện | ≥1, 000MΩ (ở mức sóng kế 500VDC) |
| Độ bền điện môi | 3,000VAC~ 50/60Hz trong 1 phút (giữa các terminal mở rộng) |
| Môi trường_Nhiệt độ xung quanh | -15 đến 55℃, bảo quản : -25 đến 65℃ |
| Môi trường_Độ ẩm xung quanh | 35 đến 85%RH, bảo quản : 35 đến 85%RH |

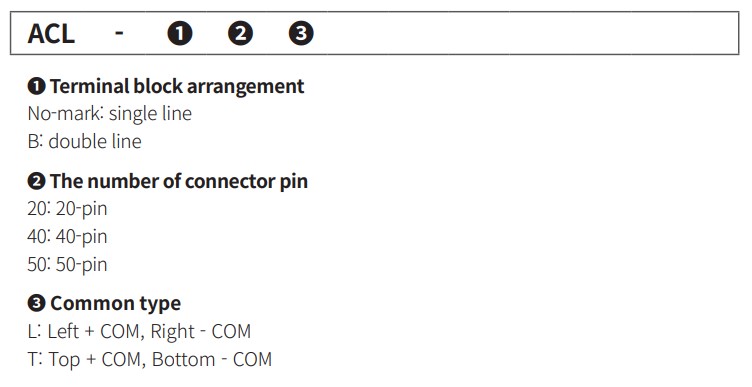

Bảng chọn mã ACL:

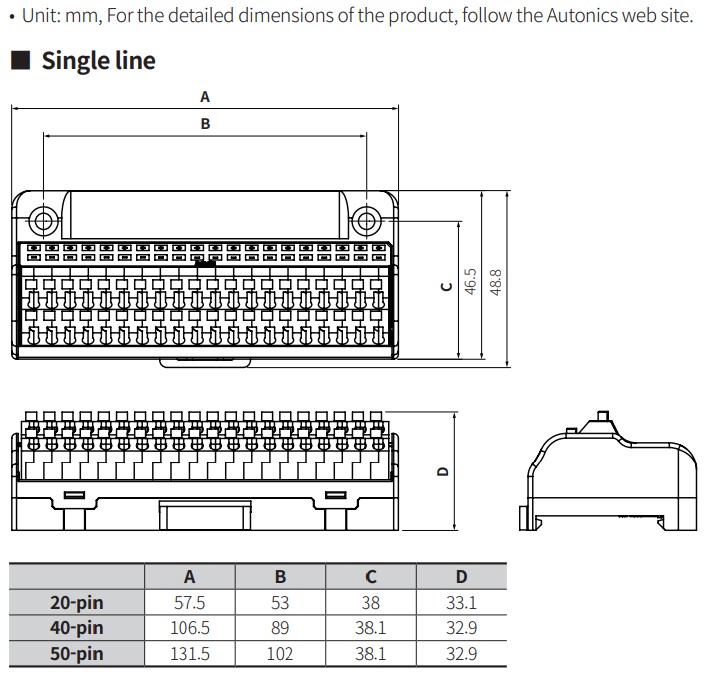

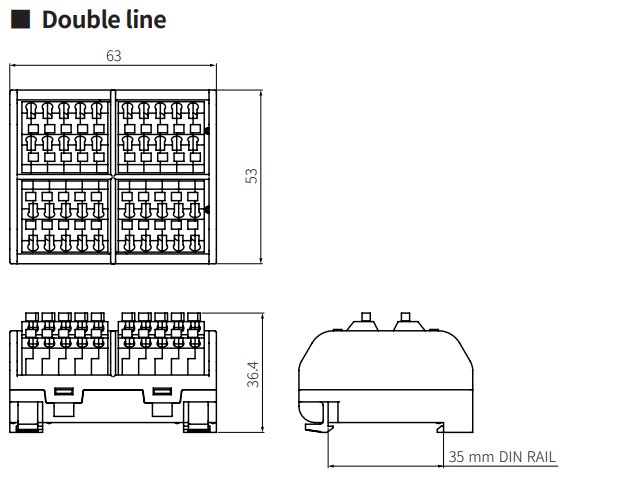

Kích thước ACLSeries:

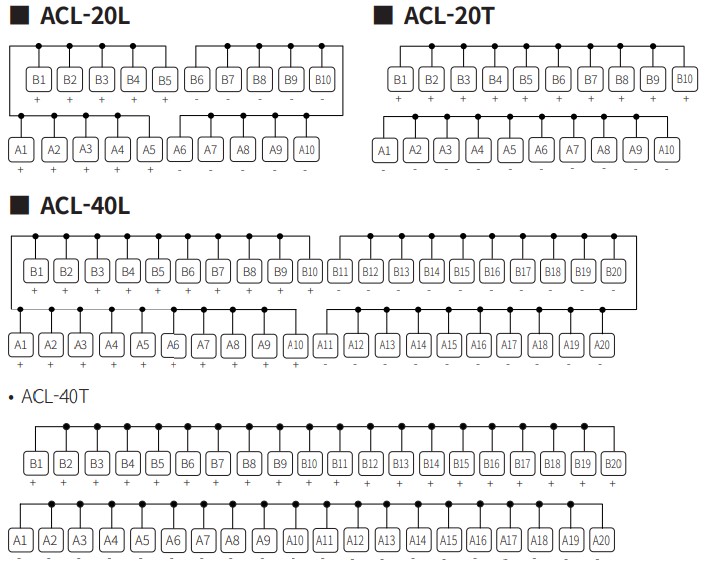

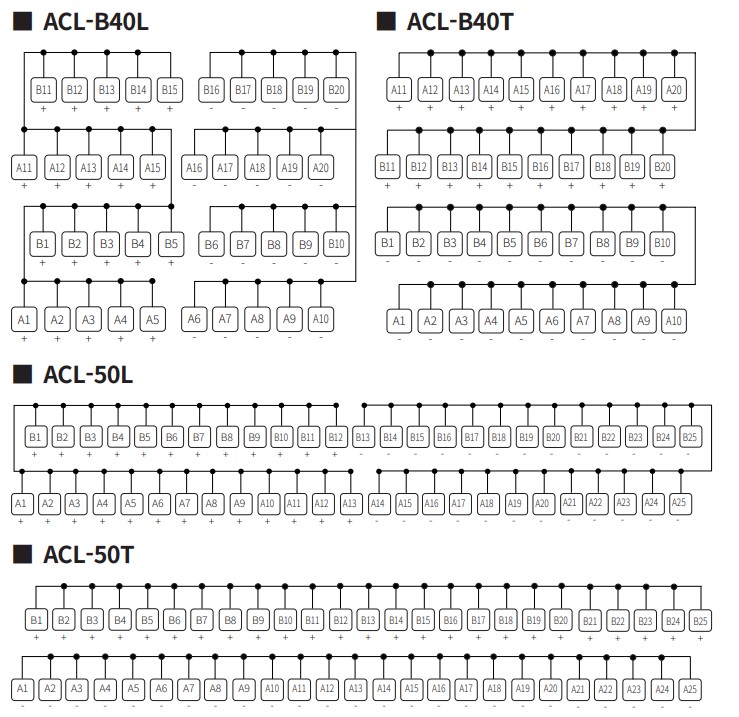

Sơ đồ kết nối:
