Khối nối chung (Loại bậc thang) Autonics ACR-B40T
619,300 VNĐ
Liên hệ 094 788 1820
Khối nối chung (Loại bậc thang) Autonics ACR-B40T
Nối dây chung chân trên PCB, không cần sử dụng thanh nối
Thiết kế nhỏ gọn với khoảng cách giữa các chân nối chỉ 5mm
Phương pháp lắp đặt trên thanh DIN rail hoặc bắt vít
Giới thiệu tổng quan:
Khối nối chung series ACR thiết kế kiểu bậc thang có tích hợp ốc vít dễ dàng và an toàn hơn cho việc cắm, nối. Khối nối chung được trang bị hệ thống dây chung trên PCB, tháo hệ thông dây để cắm giắc.Thiết kế nhỏ gọn với khoảng cách giữa các cực là 5 mm cho phép lắp đặt trong không gian hạn chế.Tính năng chính:
Kết nối dễ dàng với phương thức kẹp chặt dây cáp bằng ốc vítNối dây chung chân trên PCB, không cần sử dụng thanh nối
Thiết kế nhỏ gọn với khoảng cách giữa các chân nối chỉ 5mm
Phương pháp lắp đặt trên thanh DIN rail hoặc bắt vít
Thông số kỹ thuật ACR-B40T:
| Số terminal | 40EA |
| Loại terminal | Kẹp nối tiếp |
| Khoảng cách giữa các terminal | 5.0mm |
| Chất liệu | Vỏ, BASE: PC |
| Trọng lượng | Xấp xỉ 197g(Xấp xỉ 130g) |
| Điện áp định mức | ≤250VDC , 250VAC~, 50/60Hz |
| Dòng định mức | Max. 10A |
| Loại thông dụng | Lên + COM, Xuống - COM |
| Cáp áp dụng_Dây lõi đặc | Ø0.6~Ø1.25mm(chỉ 60℃) |
| Cáp áp dụng_Dây nhiều lõi | AWG22-16 (0,30 đến 1,25 mm²) (60℃ only) |
| Chiều dài đoạn dây hở | 8 đến 10mm |
| Điện trở cách điện | ≥1, 000MΩ (ở mức sóng kế 500VDC) |
| Độ bền điện môi | 3,000VAC~ 50/60Hz trong 1 phút (giữa các terminal mở rộng) |
| Môi trường_Nhiệt độ xung quanh | -15 đến 55℃, bảo quản : -25 đến 65℃ |
| Môi trường_Độ ẩm xung quanh | 35 đến 85%RH, bảo quản : 35 đến 85%RH |

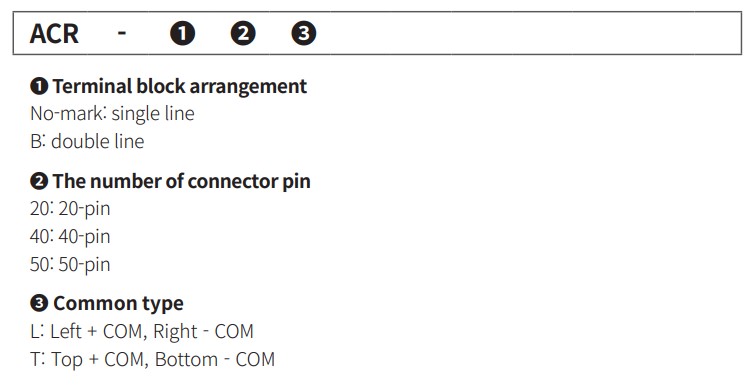

Bảng chọn mã ACR:

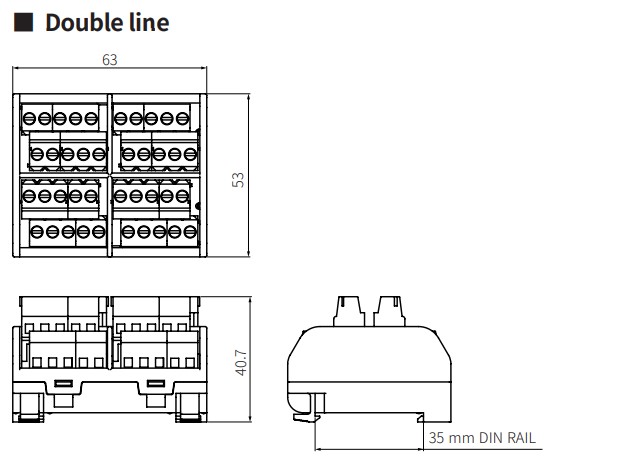

Kích thước ACRSeries:

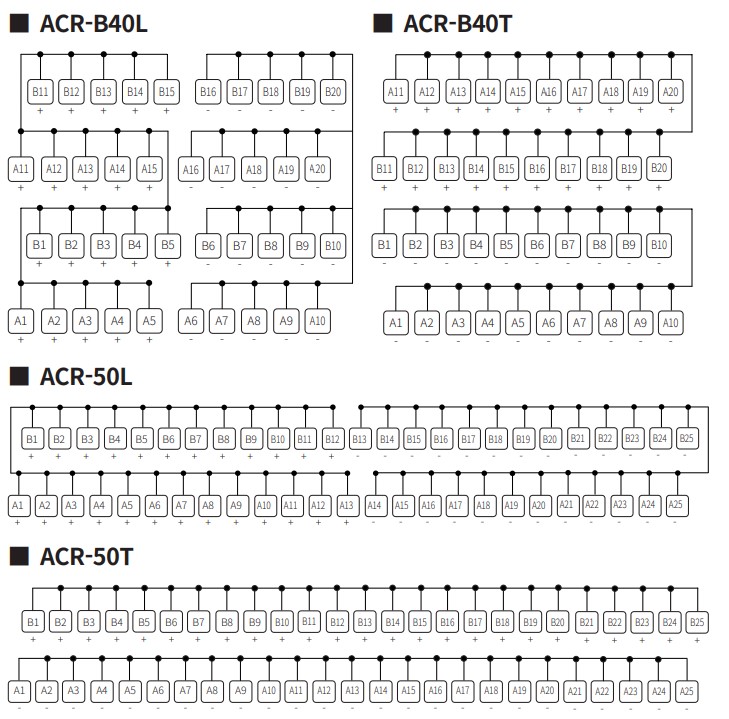

Sơ đồ kết nối:
