Hộp phân phối cảm biến (Loại đầu nối M12 5-Pin) Autonics PT4-S3DP5K
1,288,100 VNĐ
Liên hệ 094 788 1820
Hộp phân phối cảm biến (Loại đầu nối M12 5-Pin) Autonics PT4-S3DP5K
Nguồn cấp cho nhiều cảm biến sử dụng một nguồn điện duy nhất
Đơn giản hóa quá trình lắp đặt dây và bảo trì phức tạp
Kiểm tra trạng thái hoạt động thông qua các chỉ thị LED (xanh, đỏ LED)
Hỗ trợ 1 tín hiệu, 2 tín hiệu (loại DC 3 dây, 4 dây)
Cấu trúc bảo vệ IP67 với nắp chống thấm (tiêu chuẩn IEC)
Cấu trúc bảo vệ IP52 với vỏ bảo vệ (tiêu chuẩn IEC)
Loại terminal lò xo và đẩy vào giắc cắm M12 5 chân (đen / xanh) được bổ sung vào dòng sản phẩm này.
Đường kính ngoài của cáp áp dụng là 10.5mm ± 0.3 cho loại terminal xoắn dạng cắm / bắt vít.
Kết nối cảm biến với loại ngõ ra thích hợp.
Chỉ áp dụng đối với trường hợp lắp đặt giắc cắm và vỏ bảo vệ/chống thấm.
Trọng lượng bao gồm bao bì. Trọng lượng trong ngoặc là trọng lượng thiết bị.
Trọng lượng dành cho cáp 5m.
Nhiệt độ hoặc độ ẩm được đề cập trong mục Môi trường được đo ở điều kiện không đông hoặc ngưng tụ.
Bán riêng: Vỏ bảo vệ (CAP-PT), vỏ chống thấm (P96-M12-1)
Giới thiệu tổng quan:
Hộp kết nối cảm biến series PT loại giắc cắm 5 chân, mang lại sự linh hoạt cho người dùng trong quá trình cài đặt đồng thời nhiều cảm biến trong các ứng dụng khác nhau. Với 4, 6, và 8 cổng, hộp kết nối cảm biến có thể cấp nguồn và nhận tín hiệu từ các thiết bị cảm biến sử dụng giắc cắm M12. Người dùng có thể dễ dàng kiểm tra trạng thái hoạt động thông qua đèn chỉ thị nguồn (LED xanh) và đèn chỉ thị hoạt động (LED đỏ).Tính năng chính:
Giắc cắm M12 5 chân (cáp / giắc cắm / terminal lò xo / terminal đẩy vào)Nguồn cấp cho nhiều cảm biến sử dụng một nguồn điện duy nhất
Đơn giản hóa quá trình lắp đặt dây và bảo trì phức tạp
Kiểm tra trạng thái hoạt động thông qua các chỉ thị LED (xanh, đỏ LED)
Hỗ trợ 1 tín hiệu, 2 tín hiệu (loại DC 3 dây, 4 dây)
Cấu trúc bảo vệ IP67 với nắp chống thấm (tiêu chuẩn IEC)
Cấu trúc bảo vệ IP52 với vỏ bảo vệ (tiêu chuẩn IEC)
Loại terminal lò xo và đẩy vào giắc cắm M12 5 chân (đen / xanh) được bổ sung vào dòng sản phẩm này.
Thông số kỹ thuật PT4-S3DP5K:
| Số cổng | 4 cổng |
| Logic ngõ vào | PNP |
| Loại ngõ ra | DC 3 dây (1 tín hiệu) |
| Nguồn cấp | 12-24VDC |
| Dòng định mức | 2A(mỗi tín hiệu), 2A(mỗi cổng), 7A(tổng) |
| Tuổi thọ giắc cắm | Min. 200 operations |
| Số chân giắc cắm M12 | 5 chân |
| Màu vỏ | Đen |
| Vỏ vòng che | Bao gồm nắp |
| Cấu trúc bảo vệ | IP67 (vỏ chống thấm), IP52 (nắp bảo vệ) |
| Phương pháp kết nối cho tín hiệu ngõ ra | Loại terminal lò xo |
| Chất liệu | Vỏ: PBT (G15%), Cáp chung (xám):Polyvinyl chloride (PVC) |
| Môi trường_Nhiệt độ xung quanh | -25 đến 75, bảo quản: -30 đến 80 |
| Môi trường_Độ ẩm xung quanh | 35 đến 85%RH, bảo quản : 35 đến 85%RH |
| Trọng lượng | Xấp xỉ 270g (Xấp xỉ 140g) |
Đường kính ngoài của cáp áp dụng là 10.5mm ± 0.3 cho loại terminal xoắn dạng cắm / bắt vít.
Kết nối cảm biến với loại ngõ ra thích hợp.
Chỉ áp dụng đối với trường hợp lắp đặt giắc cắm và vỏ bảo vệ/chống thấm.
Trọng lượng bao gồm bao bì. Trọng lượng trong ngoặc là trọng lượng thiết bị.
Trọng lượng dành cho cáp 5m.
Nhiệt độ hoặc độ ẩm được đề cập trong mục Môi trường được đo ở điều kiện không đông hoặc ngưng tụ.
Bán riêng: Vỏ bảo vệ (CAP-PT), vỏ chống thấm (P96-M12-1)

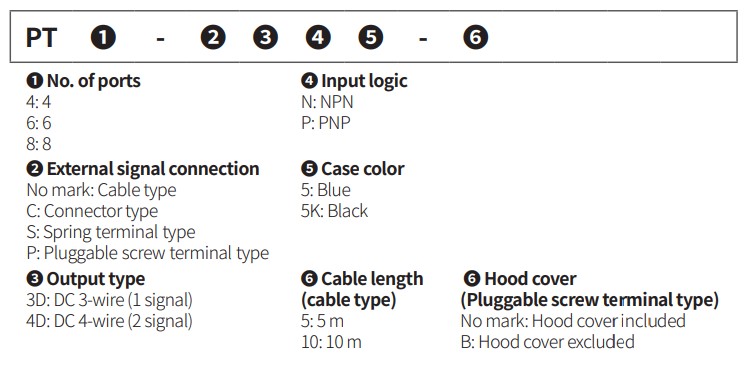

Bảng chọn mã PT-5:
Kích thước PT-5Series:

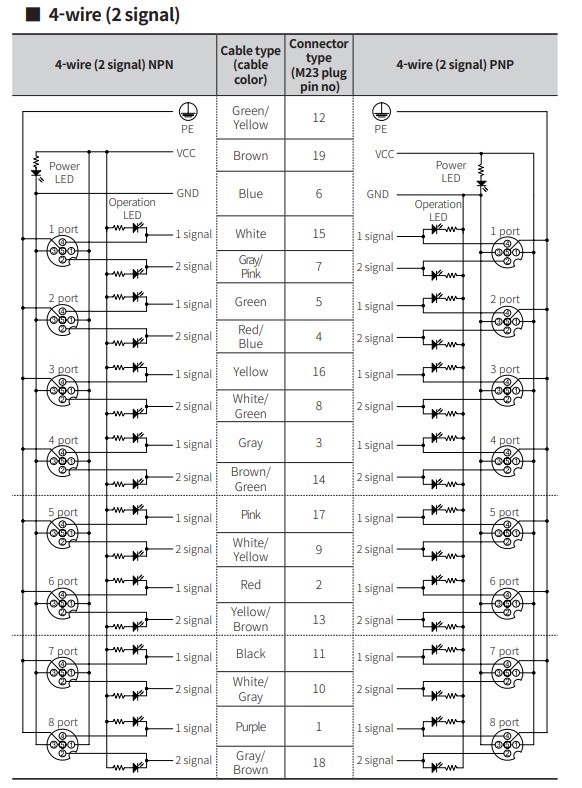

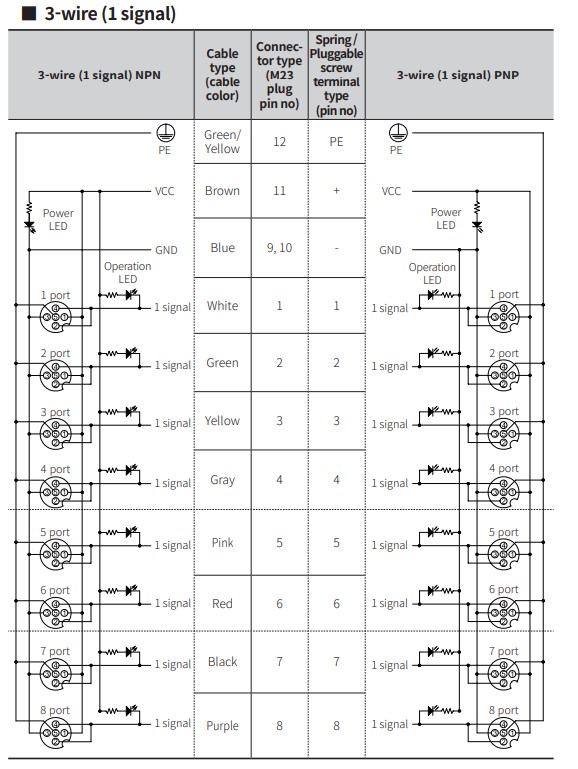

Sơ đồ kết nối:
