Hệ động cơ bước vòng kín 2 pha tích hợp bộ điều khiển Autonics AiC-D-35MB

11,177,100 VNĐ
Liên hệ 094 788 1820
Hãng sản xuất: Autonics
Dòng series: AiC-D Series
Danh mục sản phẩm: Servo
Hệ động cơ bước vòng kín 2 pha tích hợp bộ điều khiển Autonics AiC-D-35MB

Giới thiệu tổng quan:

Series AiC-D là driver điều khiển động cơ bước vòng kín 2 pha (Ai-SERVO) tích hợp bộ điều khiển. Driver này có thể điều khiển sự chuyển động của nhiều trục được kết nối thông qua mạng truyền thông. Người dùng dễ dàng cài đặt chế độ điều khiển và giám sát trạng thái thông qua phần mềm atMotion.

Tính năng chính:

Điều khiển vị trí trong thời gian thực một cách chính xác với hệ thống vòng kín
Điều khiển mô-men xoắn cao với tốc độ nhanh mà không bị lỡ bước
Điều khiển lên đến 42 trục với giao tiếp CC-Link
Phần mềm (atMotion) được xây dựng dựa trên nền tảng Windows cho phép người dùng dễ dàng cài đặt và giám sát thông số
Hiển thị trạng thái/cảnh báo với LED 7 đoạn
Có thắng (tùy model)
Tương thích với động cơ loại tích hợp bộ truyền động quay / có bánh răng

Thông số kỹ thuật Autonics AiC-D-35MB:

Driver_Motor áp dụngĐộng cơ bước vòng kín loại trục, 2 pha, kích thước khung 35 mm, (Ai-M-35MB)
Driver_Độ phân giải500, 1000, 1600, 2000, 3600, 5000, 6400, 7200, 10000, 16000 PPR(SW2)
Driver_Nguồn cấp24VDC
Driver_Dòng tối đa1.2A/Phase
Driver_Điện năng tiêu thụ tối đa60W
Driver_Cấu trúc bảo vệIP20 (tiêu chuẩn IEC)
Driver_Môi trường_Nhiệt độ xung quanh0 đến 50℃, bảo quản: -10 đến 60℃
Driver_Môi trường_Độ ẩm xung quanh35 đến 85%RH, bảo quản: 10 đến 90%RH
Driver_Trọng lượngXấp xỉ 460g(Xấp xỉ 300g)




Bảng chọn mã AiC-D Series:

aic-d-bang-chon-ma

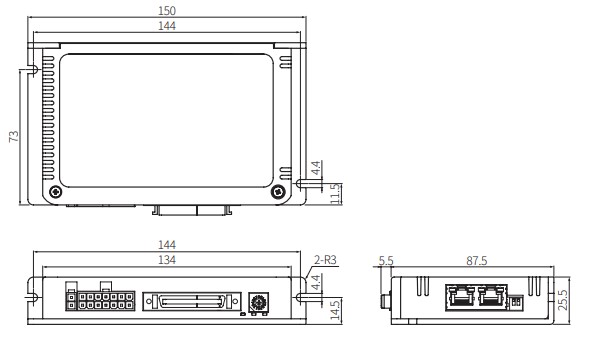

Kích thước AiC-D Series:

aic-d-kich-thuoc

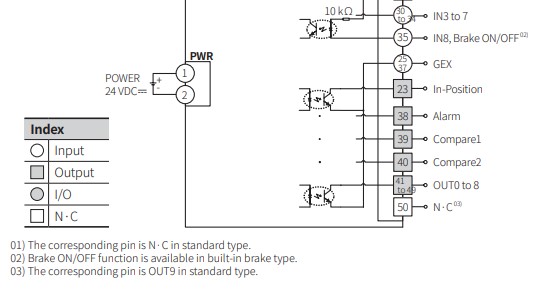

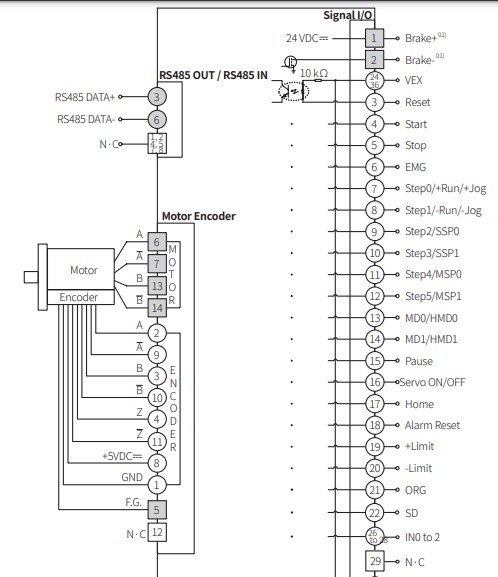

Sơ đồ đấu dây:

aic-d-so-do-dau-day-1
aic-d-so-do-dau-day-2
