Hệ động cơ bước vòng kín 2 pha Autonics AiS-42SA-B

17,854,100 VNĐ

Liên hệ 094 788 1820

Hãng sản xuất: Autonics

Dòng series: AiS Series

Ứng dụng: Máy kiểm tra mô-đun máy ảnh, PCB Loader, Băng tải, Phân loại hàng hóa, Dây chuyền sản xuất thiết bị bán dẫn

Danh mục sản phẩm: Servo

Download:

21/09/2022Hướng dẫn cài đặt

Mô tả chi tiết

Hệ động cơ bước vòng kín 2 pha Autonics AiS-42SA-B
Driver động cơ bước vòng kín thuộc series AiS là loại điều khiển bằng tín hiệu xung, nhận phản hồi từ bộ mã hóa tích hợp bên trong động cơ để điều khiển vị trí động cơ một cách chính xác. Series này có tốc độ phản hồi nhanh và thích hợp để điều khiển ở khoảng cách ngắn. Người dùng có thể dễ dàng điều chỉnh độ lợi bằng bộ điều chỉnh bên ngoài.

Các tính năng chính

Điều khiển vị trí trong thời gian thực một cách chính xác với hệ thống vòng kín.
Điều khiển mô-men xoắn cao với tốc độ nhanh mà không bị lỡ bước.
Cài đặt hoạt động dễ dàng với bộ điều chỉnh bên ngoài (Độ lợi, bộ lọc tốc độ, vị trí, độ phân giải).
Có thắng (tùy model).
Tương thích với động cơ loại tích hợp bộ truyền động quay / có bánh răng.

Thông số kỹ thuật AiS-42SA-B

Driver_Phương thức hoạt động	Điều khiển dòng lưỡng cực
Driver_Motor áp dụng	Động cơ bước vòng kín loại trục, 2 pha, kích thước khung 42 mm
Driver_Độ phân giải	500, 1000, 1600, 2000, 3600, 4000, 5000, 6400, 7200, 10000 PPR(SW2)
Driver_Nguồn cấp	24VDC
Driver_Dòng tối đa	1.7A/Phase
Driver_Điện năng tiêu thụ tối đa	60W
Driver_Ngõ ra	Tín hiệu vào vị trí, cảnh báo, mã hóa
Driver_Cấu trúc bảo vệ	IP20
Động cơ_Góc bước cơ bản [ĐỦ bước/NỬA bước)]	1.8º/0.9º
Động cơ_Mô-men xoắn giữ tối đa	2.55kgf.cm
Động cơ_Mô-men quán tính của bộ phận quay	35g·cm²
Động cơ_Trở kháng dòng xoắn	1.7Ω
Động cơ_Dòng định mức	1.7A/Phase
Động cơ_Chiều dài động cơ	102.3mm
Động cơ_Loại trục	Trục đơn
Động cơ_Phương pháp hoạt động	Điều khiển dòng lưỡng cực
Động cơ_Độ phân giải	16,000PPR(1,000PPR×4)
Động cơ_Pha ngõ vào	A, A ,B, B, Z, Z
Động cơ_Tần số đáp ứng tối đa	300kHz
Động cơ_Cấu trúc bảo vệ	IP30
Pha động cơ	2 pha
Driver_Môi trường_Nhiệt độ xung quanh	0 đến 50℃, bảo quản: -20 đến 70℃
Driver_Môi trường_Độ ẩm xung quanh	35 đến 85%RH, bảo quản: 10 đến 90%RH
Driver_Trọng lượng	Xấp xỉ 400g(Xấp xỉ 290g)
Động cơ_Số trục	1 trục
Động cơ_Môi trường_Nhiệt độ xung quanh	0 đến 50℃, bảo quản: -20 đến 70℃
Động cơ_Môi trường_Độ ẩm xung quanh	20 đến 85%RH, bảo quản: 15 đến 90%RH
Động cơ_Trọng lượng	Khoảng 0.77kg (khoảng 0.67kg)

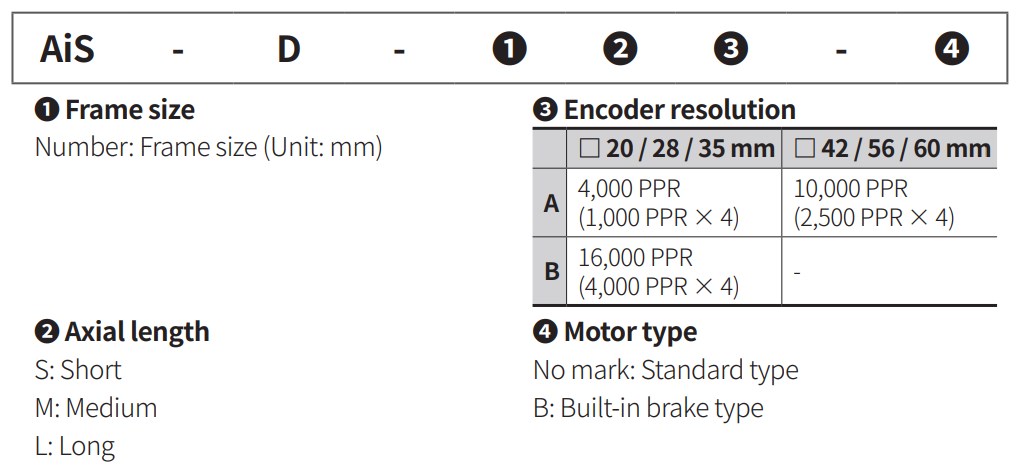

Bảng chọn mã sản phẩm:

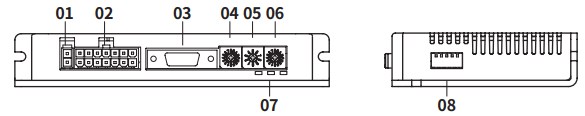

Mô tả chức năng:

1. Kết nối nguồn
2. Kết nối động cơ + Bộ mã hóa
3. Kết nối I/0
4. Bộ lọc tốc độ / Điều khiển Công tắc xoay
5. Công tắc xoay cài đặt độ phân giải
6. Công tắc xoay cài đặt độ lợi
7. Chỉ báo trạng thái
8. Công tắc DIP lựa chọn chức năng

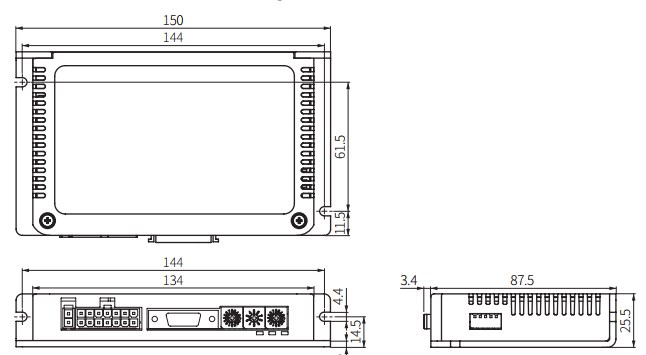

Kích thước AiS-42SA-B (mm)

Ứng dụng:

Hệ động cơ bước vòng kín được sử dụng trong máy phân loại tự động để phân loại sản phẩm đến các địa điểm đến thích hợp.
Hệ động cơ bước vòng kín được sử dụng để điều khiển chuyển động và vị trí của các tấm wafer trong dây chuyền sản xuất thiết bị bán dẫn.
Hệ động cơ bước vòng kín dùng để điều khiển khoảng cách trên băng tải trong máy móc SMT.
