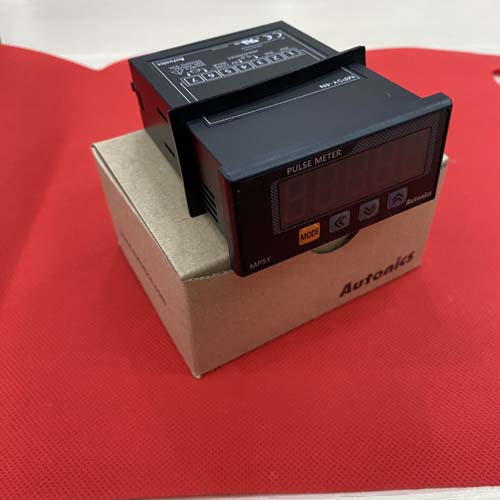

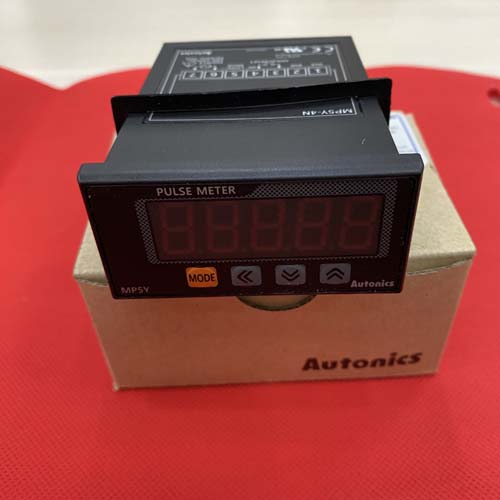

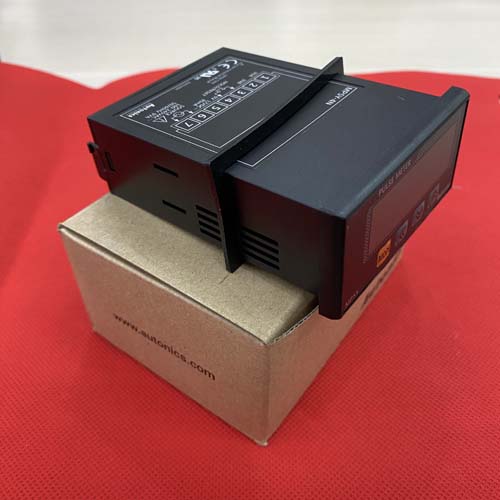

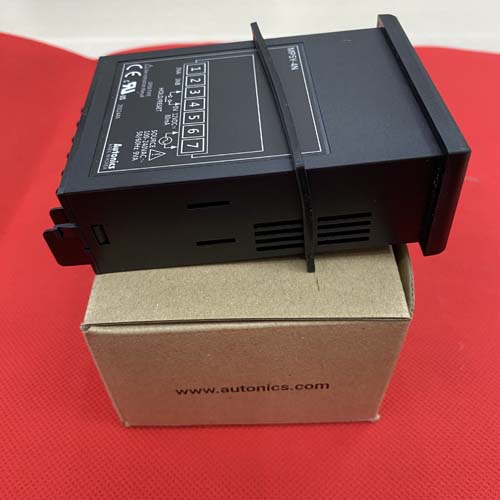

Đồng hồ đo xung loại hiển thị số Autonics MP5Y-24

3,345,100 VNĐ
Liên hệ 094 788 1820
Hãng sản xuất: Autonics
Dòng series: MP5S/MP5Y/MP5W series
Danh mục sản phẩm: Đồng hồ đa chức năng
Đồng hồ đo xung loại hiển thị số Autonics MP5Y-24

Giới thiệu tổng quan:

Đồng hồ đo xung có hiệu suất cao series MP5S có thể hiển thị các giá trị bao gồm tốc độ quay, tốc độ, tần số...với 16 chế độ hoạt động khác nhau. Series này có thể được áp dụng trong các ứng dụng công nghiệp khác nhau để đo dữ liệu chính xác và rõ ràng. * Vui lòng tham khảo bảng thông số kỹ thuật để biết chi tiết về các tính năng nâng cấp của series MP5S / MP5Y / MP5W.

Tính năng chính:

Đồng hồ đo xung có hiệu suất cao series MP5S / MP5Y / MP5W có thể hiển thị các giá trị bao gồm tốc độ quay, tốc độ, tần số...với 16 chế độ hoạt động khác nhau. Series này có thể được áp dụng trong các ứng dụng công nghiệp khác nhau để đo dữ liệu chính xác và rõ ràng.
Vui lòng tham khảo bảng thông số kỹ thuật để biết chi tiết về các tính năng nâng cấp của series MP5S / MP5Y / MP5W.

16 chế độ hoạt động:
 Tần suất / vòng quay / tốc độ, tốc độ truyền, chu kỳ, thời gian truyền, khoảng thời gian, sai thời gian, tỷ lệ tuyệt đối, tỷ số lỗi, mật độ, lỗi, đo chiều dài 1, đo chiều dài 2, khoảng, tích lũy, gia tăng, cộng / trừ (ngõ vào lệch pha)
Nhiều tùy chọn ngõ ra:
 Ngõ ra ba / năm relay, ngõ ra năm NPN / PNP mạch thu hở, ngõ ra BCD, ngõ ra chuyển đổi PV (ngõ ra dòng), ngõ ra truyền thông RS485
Chức năng:
 Chức năng Prescale, chức năng giám sát trễ, độ trễ, tự động bằng 0, chức năng khoá thông số, chức năng ngân hàng dữ liệu (chỉ có ở MP5W)
Ngõ vào NPN (tiếp điểm/không tiếp điểm) hoặc ngõ vào PNP (tiếp điểm/không tiếp điểm)
Dải hiển thị: -19999 đến 99999
Đơn vị hiển thị:
 rpm, rps, Hz, kHz, sec, min, m, mm, mm/s, m/s, m/min, m/h, ℓ/s, ℓ/min, ℓ/h, %, counts, etc.
Nguồn cấp:
 100-240 VAC 50/60 Hz (loại AC)
 24 VAC 50/60 Hz, 24-48 VDC (loại AC/DC)

Thông số kỹ thuật Autonics MP5Y-24:

Phương pháp hiển thị5 chữ số 4 chữ số
Chiều cao kí tự14mm
Dải hiển thị tối đa-19999 đến 99999
Đo16 chế độ hoạt động: Tần số, vòng, tốc độ, chu kỳ, thời gian, tỷ lệ, mật độ, lỗi, đo chiều dài, khoảng, tích lũy, cộng / trừ...
Dải đo0.0005Hz đến 50kHz, 0.01 đến giá trị tối đa của mỗi dải thời gian, 0 đến 99999, -19999 đến 99999
Phương pháp ngõ vàoNgõ vào điện áp (PNP), Không có ngõ vào điện áp (NPN)
Nguồn cấp24VAC~ 50/60Hz, 24-48VDC
Nguồn cấp bên ngoàiMax. 12VDC  ±10% 80mA
Ngõ ra_Ngõ ra phụ (Giá trị hiển thị)Chuyển đổi PV (DC0-20mA, DC4-20mA)
Tần số ngõ vàoNgõ vào SSR 1: max. 50kHz (độ rộng xung: min. 10㎲)
Ngõ vào SSR 2: max. 5kHz (độ rộng xung: min. 100㎲)
Đối với các chế độ hoạt động F7, F8, F9, F10, max. 1kHz (độ rộng xung: min. 500㎲)
Ngõ vào tiếp điểm: max. 45Hz (độ rộng xung: min. 11ms)
Dải đoChế độ hoạt động F1, F2, F7, F8, F9, F10 : 0.0005Hz đến 50kHz
Chế độ hoạt động F3, F4, F5, F6 : 0.01 đến max. của mỗi dải thời gian
Chế độ hoạt động F11, F12, F13, F16 : 0 đến 99999
Chế độ hoạt động F14, F15 : -19999 đến 99999
Độ chính xác đoChế độ hoạt động F1, F2, F7, F8, F9, F10 : F.S.±0.05%rdg±1 số
Chế độ hoạt động F3, F4, F5, F6 : F.S.±0.01%rdg±1 số
Chức năng prescalePhương pháp NGÕ VÀO trực tiếp (0.0001 × 10 @(^ - 9) đến 9,9999 × 10 @(^ 9))
Môi trường_Nhiệt độ xung quanh-10 đến 50℃, bảo quản: -20 đến 60℃
Môi trường_Độ ẩm xung quanh35 đến 85%RH, bảo quản : 35 đến 85%RH
Trọng lượngXấp xỉ 230g (Xấp xỉ 140g)

Độ trễ: Dải cài đặt sẽ thay đổi tùy theo điểm thập phân.
Trọng lượng bao gồm bao bì. Trọng lượng trong ngoặc là trọng lượng thiết bị.
Độ bền được đo ở điều kiện môi trường không đông hoặc ngưng tụ.
Bán riêng: ổ cắm Hirose (HIF3BA-20D-2.54R)


Bảng chọn mã MP5S/MP5Y/MP5W Series:

mp5s-y-w-bang-chon-ma

Kích thước MP5S/MP5Y/MP5W Series:

mp5s-y-w-kich-thuoc-1
mp5s-y-w-kich-thuoc-2

Sơ đồ đấu dây:

mp5y-so-do-dau-day
