Đồng hồ đo loại hiển thị số Autonics M4NN-AA-1N

1,524,600 VNĐ
Liên hệ 094 788 1820
Hãng sản xuất: Autonics
Dòng series: M4NN Series
Danh mục sản phẩm: Đồng hồ đa chức năng
Đồng hồ đo loại hiển thị số Autonics M4NN-AA-1N

Giới thiệu tổng quan:

Đồng hồ đo series M4NN có các tùy chọn ngõ vào và ngõ ra NPN / PNP mạch thu hở, cho phép ứng dụng linh hoạt trong các điều kiện môi trường khác nhau. Cầu đấu nguồn và ngõ vào được cách ly, giúp thiết bị hoạt động an toàn hơn và cấp nguồn cho nhiều thiết bị từ chung một nguồn cấp. Với kiểu khối kết nối dạng giắc cắm, series M4NN mang lại sự thuận tiện cho người dùng trong quá trình lắp đặt và bảo trì. Với kích thước nhỏ gọn và chức năng đa dạng, series M4NN là sự lựa chọn tuyệt vời để đo và hiển thị các giá trị trong nhiều ứng dụng công nghiệp.

Tính năng chính:

Nhiều tùy chọn ngõ vào / ngõ ra (theo model)
Tùy chọn ngõ vào: điện áp DC, dòng điện DC, điện áp AC, dòng điện AC
Tùy chọn ngõ ra: ngõ ra NPN / PNP mạch thu hở (lựa chọn mặc định: bộ chỉ thị / không có ngõ ra)
Ngõ vào và mô-đun nguồn cho phép cấp nguồn cho nhiều thiết bị sử dụng chung nguồn cấp
Dải hiển thị: -1999 to 9999
Chức năng tỷ lệ hiển thị cao / thấp
Đo tần số AC (khoảng: 0.1 đến 9999 Hz)
Chế độ ngõ ra cài sẵn: OUT1, GO, OUT2 (ngõ ra NPN / PNP mạch thu hở)
Chức năng hiển thị hệ số công suất: hiển thị ngõ vào analog (1-5 V, 4-20 mA) từ bộ chuyển đổi hệ số công suất như -0,50 ~ 1,00 ~ 0,50
Chức năng khác: giám sát giá trị hiển thị cao nhất, trì hoãn chu kỳ hiển thị, điều chỉnh điểm 0, hiệu chỉnh giá trị hiển thị cao nhất
Nguồn cấp: 5-24 VDC (loại cách ly)

Thông số kỹ thuật Autonics M4NN-AA-1N:

Phương pháp hiển thịLED 7 đoạn 4 số
Chiều cao kí tự11mm
Dải hiển thị tối đa-1999 to 9999
ĐoDòng AC, Tần số
Loại ngõ vào0-5A, 0-2.5A, 0-1A, 0-500mA, 0-250mA, 0-100mA, 0-50mA
Đo ACGiá trị trung bình (AVG)
Nguồn cấp5-24VDCVDC
Ngõ ra_Ngõ ra chính (Giá trị so sánh)Chỉ hiển thị
Ngõ vào cho phép tối đaXấp xỉ 110% dải ngõ vào đo định mức
Độ chính xác hiển thị23℃±5℃ - ±0.3% F.S. ±3 chữ số
Đối với terminal 5A của M4NN-DA, ngõ vào AA, ±0.3% F.S. ±3 chữ số
-10 to 50℃ - ±0.5% F.S. ±3 chữ số / Tần số: ±0.5% F.S. ±3 chữ số
Đối với terminal 5A của M4NN-DA, ngõ vào AA, ±1% F.S. ±3 chữ số
Chu kỳ hiển thị0.1 đến 5.0 giây (tùy chọn theo 0.1 giây)
Phương thức chuyển đổi A/DThực hiện lấy mẫu quá mức sử dụng ADC
Chu kỳ lấy mẫu16.6ms (độ phân giải 1/12,000)
Đo tần sốDải đo: 0.100 đến 9999 Hz (thay đổi theo vị trí thập phân)
Môi trường_Nhiệt độ xung quanh-10 đến 50℃, bảo quản: -20 đến 60℃
Môi trường_Độ ẩm xung quanh35 đến 85%RH, bảo quản : 35 đến 85%RH
Loại cách điệnCách điện kép hoặc cách điện gia cố (đánh dấu: , độ bền điện môi giữa phần ngõ vào đo và phần nguồn: 1kV)
Trọng lượngXấp xỉ 83.8g(Xấp xỉ 46.9g)

Trọng lượng bao gồm bao bì. Trọng lượng trong ngoặc là trọng lượng thiết bị.
Độ bền được đo ở điều kiện môi trường không đông hoặc ngưng tụ.

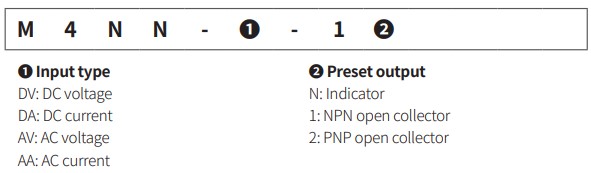

Bảng chọn mã M4NN Series:

m4nn-bang-chon-ma

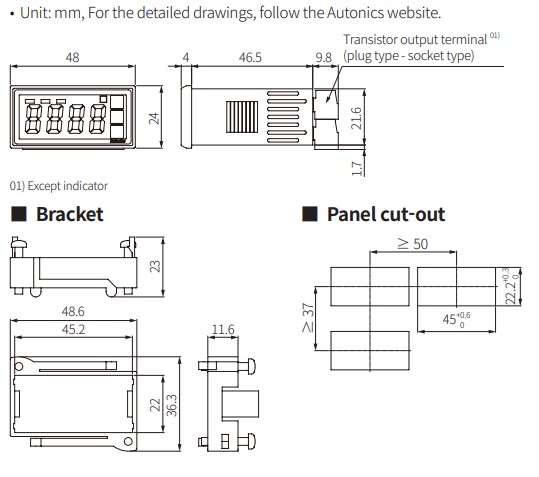

Kích thước M4NN Series:

m4nn-kich-thuoc

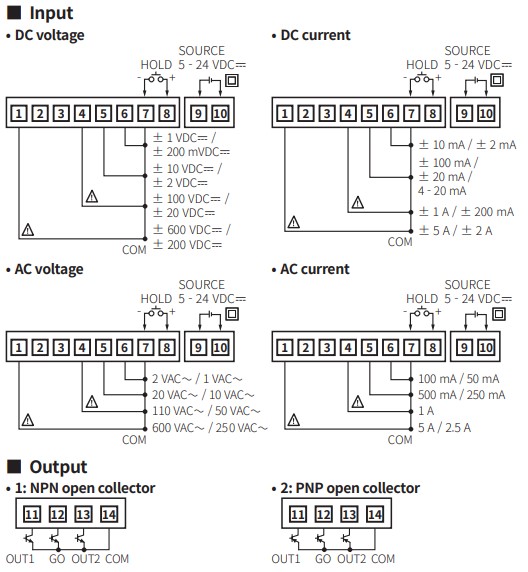

Sơ đồ đấu dây:

4nn-so-do-dau-day
