Động cơ bước vòng kín 2 pha loại nguồn AC Autonics AiA-M-60LA

8,687,800 VNĐ
Liên hệ 094 788 1820
Hãng sản xuất: Autonics
Dòng series: AiA-M Series
Danh mục sản phẩm: Servo
Động cơ bước vòng kín 2 pha loại ngõ vào nguồn AC Autonics AiA-M-60LA

Giới thiệu tổng quan:

Động cơ bước vòng kín 2 pha loại nguồn AC thuộc series AiA-M duy trì mô-men xoắn cao hơn (trong quá trình truyền động tốc độ cao) so với động cơ được cấp nguồn DC. Series AiA-M có các kích thước mặt kích là 60 mm và 86 mm.

Tính năng chính:

Kích thước mặt bích: 60 mm, 86 mm
Tương thích với các driver: AiSA-D, AiCA-D, AiCA-D-EC Series

Thông số kỹ thuật Autonics AiA-M-60LA:

Góc bước cơ bản (ĐỦ bước/NỬA bước)1.8º/0.9º
Mô-men xoắn giữ tối đa22.43kgf.cm
Động cơ_bộ điều khiển áp dụngKích thước khung 60mm bộ điều khiển hệ động cơ bước vòng lặp khép kín 2-pha loại AC
Mô-men quán tính của bộ phận quay490g·cm²
Trở kháng dòng xoắn2.4Ω
Dòng định mức2A/ pha
Chiều dài động cơ103.8mm
Loại trụcTrục đơn
Phương thức hoạt độngĐiều khiển dòng lưỡng cực
Độ phân giải10,000PPR(2,500PPR×4)
Pha ngõ raA, A',B, B',Z, Z'
Tần số đáp ứng tối đa300kHz
Cấu trúc bảo vệIP30
Pha động cơ2 pha
Môi trường_Nhiệt độ xung quanh0 đến 50℃, bảo quản: -20 đến 70℃
Môi trường_Độ ẩm xung quanh20 đến 85%RH, bảo quản: 15 đến 90%RH
Trọng lượngXấp xỉ 1.35kg(Xấp xỉ 1.15kg)

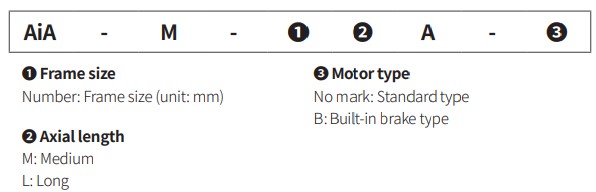

Bảng chọn mã AiA-M Series:

aia-m-a-bang-chon-ma

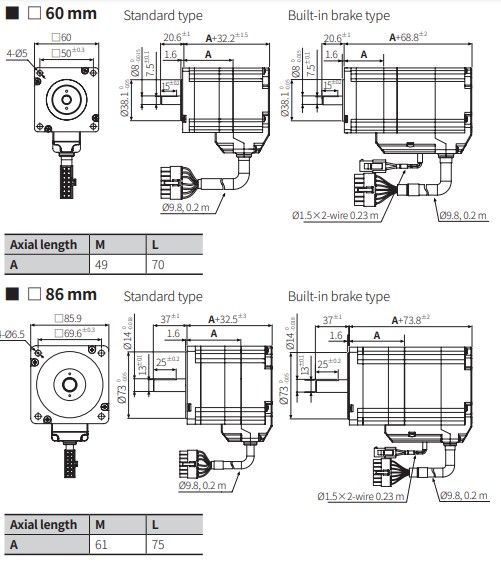

Kích thước AiA-M Series:

aia-m-a-kich-thuoc

Sơ đồ đấu dây:

aia-m-so-do-dau-day-2
