Động cơ bước vòng kín 2 pha loại có phanh và hộp số Autonics Ai-M-42MA-G7.2

10,263,000 VNĐ
Liên hệ 094 788 1820
Hãng sản xuất: Autonics
Dòng series: Ai-M-G-R Series
Danh mục sản phẩm: PLC
Động cơ bước vòng kín 2 pha loại có phanh và hộp số Autonics Ai-M-42MA-G7.2

Giới thiệu tổng quan:

Động cơ bước vòng kín 2 pha dòng Ai-M-G/R Loại thiết bị chuyển động quay/có phanh, hộp số có kích thước mặt bích □ 42 mm, □ 60 mm. Động cơ dòng Ai-M-G/R lý tưởng cho mô-men xoắn cao trong không gian nhỏ với kích thước nhỏ gọn. Các loại thiết bị truyền động quay tích hợp đặc biệt dễ sử dụng và bền bỉ khi kết nối các tải.

Tính năng chính:

Loại thiết bị chuyển động quay có phanh, hộp số (Ai-M-G)
Loại thiết bị chuyển động quay có phanh (Ai-M-R)
Kích thước mặt bích: □ 42 mm, □ 60 mm
Trình điều khiển động cơ tương thích: Các dòng AiS-D, AiC-D, AiC-D-CL, AiC-EC

Thông số kỹ thuật Autonics Ai-M-42MA-G7.2:

Loại động cơCó bánh răng
Tỷ lệ bánh răng1:7.2
Mô-men xoắn giữ tối đa2N.m
Mô-men quán tính của bộ phận quay54×10-7 kg.m²
Dòng định mức1.7A/Phase
Mô-men xoắn cho phép1.5N.m
Góc bước tiêu chuẩn0.25 °
Khe hở giữa các bánh răng35 phút (0.58 °)
Trở kháng dòng xoắn1.85Ω
Điện cảm3.5 mH/Pha
Trọng lượng≈ 0.58 kg (≈ 0.70kg)
Pha động cơ2 pha
Động cơ_Phương pháp hoạt độngLưỡng cực
Loại cách điệnLoại B (130 ℃)
Điện trở cách điện≥ 100 MΩ (giữa vỏ và cuộn dây của động cơ tại 500 VDC)
Độ bền điện môi500 VAC ~ 50/60 Hz trong 1 phút (giữa vỏ và cuộn dây của động cơ)
Rung độngBiên độ 1.5mm ở tần số từ 10 đến 55Hz (trong 1 phút) theo mỗi phương X, Y, Z trong 2 giờ
Va chạm≲ 50 G
Môi trường_Nhiệt độ xung quanh0 đến 50℃, bảo quản: -20 đến 70℃
Môi trường_Độ ẩm xung quanh20 đến 85%RH, bảo quản: 15 đến 90%RH
Cấu trúc bảo vệIP30 (tiêu chuẩn IEC)
Nguồn cấp5VDC  ±5%(sóng P-P: max. 5%)
Dòng tiêu thụ≤ 50 mA không có tải)
Độ phân giải10,000PPR(2,500PPR×4)
Ngõ ra điều khiểnLine Driver
Pha ngõ raA, A',B, B',Z, Z'
Tần số đáp ứng tối đa300kHz

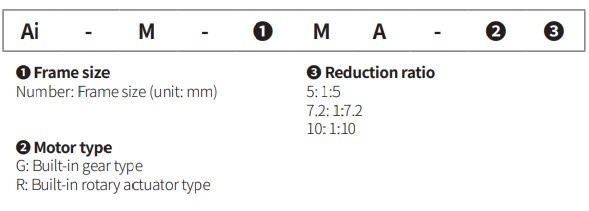

Bảng chọn mã Ai-M-G/R Series:

ai-m-gr-bang-chon-ma

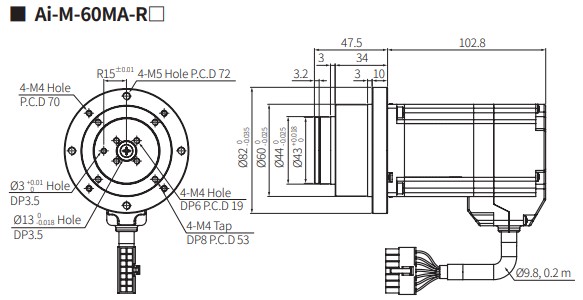

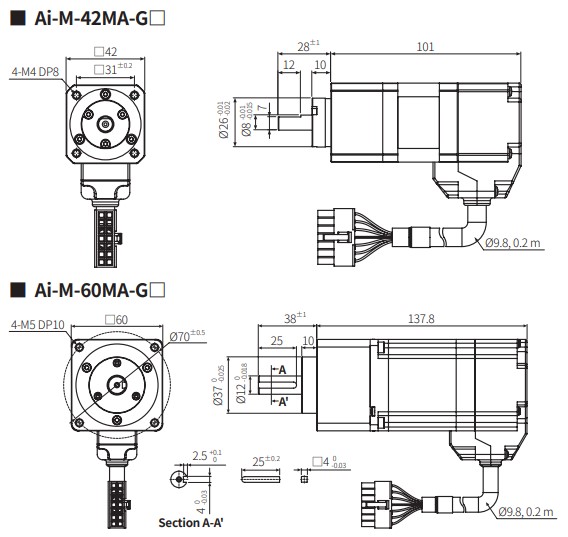

Kích thước Ai-M-G/R Series:

ai-m-gr-kich-thuoc-1
ai-m-gr-kich-thuoc-2

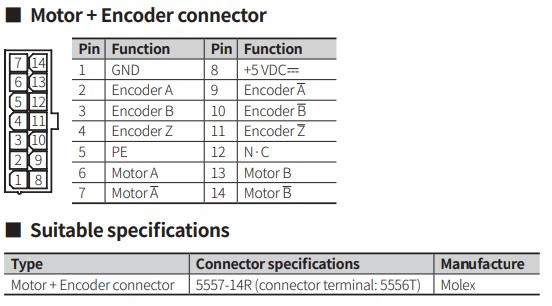

Sơ đồ đấu dây:

ai-m-gr-so-do-dau-day
