Động cơ bước 5 pha với phanh gắn sẵn Autonics A40K-M566-GB7.2
8,573,400 VNĐ
Liên hệ 094 788 1820
Động cơ bước 5 pha với phanh gắn sẵn Autonics A40K-M566-GB7.2
Giá thành thấp giúp tiết kiệm chi phí
Backlash (kích thước khung):
42mm : ±35’ (0.58˚), 60mm : ±20’ (0.33˚), 85mm : ±15’ (0.25˚)
Góc bước cơ bản:
1:5 → 0.144˚, 1:7.2 → 0.1˚, 1:10 → 0.072˚
Tốc độ cho phép:
1:5 → 0 đến 360 rpm, 1:7.2 → 0 đến 250 rpm, 1:10 → 0 đến 180 rpm
Có thắng (AK-GB Series)
Thắng hoạt động khi nhận được nguồn cấp vào dây thắng (AK-B Series)
Kích thước khung: 42 mm, 60 mm, 85 mm
Giới thiệu tổng quan:
Driver động cơ bước 5 pha series AK- GB là sự lựa chọn lý tưởng cho các ứng dụng yêu cầu mô-men xoắn cao. Với giá thành hợp lý và kích cỡ đa dạng, series AK-GB mang lại hiệu quả chi phí cho người dùng. Ngoài ra, series này có thắng và lực thắng sẽ nhả ra khi cấp nguồn 24 VDC vào dây thắng.Tính năng chính:
Kích thước nhỏ phù hợp với các hệ thống có kích thước nhỏ gọnGiá thành thấp giúp tiết kiệm chi phí
Backlash (kích thước khung):
42mm : ±35’ (0.58˚), 60mm : ±20’ (0.33˚), 85mm : ±15’ (0.25˚)
Góc bước cơ bản:
1:5 → 0.144˚, 1:7.2 → 0.1˚, 1:10 → 0.072˚
Tốc độ cho phép:
1:5 → 0 đến 360 rpm, 1:7.2 → 0 đến 250 rpm, 1:10 → 0 đến 180 rpm
Có thắng (AK-GB Series)
Thắng hoạt động khi nhận được nguồn cấp vào dây thắng (AK-B Series)
Kích thước khung: 42 mm, 60 mm, 85 mm
Thông số kỹ thuật A40K-M566-GB7.2:
| Góc bước cơ bản (ĐỦ bước/NỬA bước) | 0.1º/0.05º |
| Mô-men xoắn giữ tối đa | 40kgf.cm |
| Mô-men quán tính của bộ phận quay | 280g·cm² |
| Trở kháng dòng xoắn | 1.1Ω |
| Dòng định mức | 1.4A/Pha |
| Chiều dài động cơ | 121mm |
| Loại trục | Trục đơn |
| Tỷ lệ bánh răng | 1:7.2 |
| Kết nối dây | Ngũ giác |
| Cấu trúc bảo vệ | IP30 |
| Dải tốc độ cho phép | 0 đến 250rpm |
| Khe hở giữa các bánh răng | ±20'(0.33˚) |
| Thắng điện từ_Điện áp kích hoạt định mức | 24VDC ±10%(không cực) |
| Thắng điện từ_Dòng kích hoạt định mức | 0.33A |
| Thắng điện từ_Mô-men xoắn ma sát tĩnh | Min. 8kgf.cm |
| Thắng điện từ_Mô-men quá tính của bộ phận quay | 29×10-7kgf.cm² |
| Thắng điện từ_Thắng loại B | Bật nguồn: thắng nhả, tắt nguồn: thắng hoạt động |
| Thắng điện từ_Thời gian hoạt động | Max. 20ms |
| Thắng điện từ_Thời gian nhả | Max. 25ms |
| Lỗi vị trí tuyệt đối | ±20'(0.33˚) |
| Chuyển động thất thoát | ±20'(0.33˚) |
| Trọng lượng | Xấp xỉ 1.65kg(Xấp xỉ 1.57kg) |
Chiều dài động cơ không bao gồm trục.
Mô-men xoắn giữ tối đa / Mô-men cho phép tối đa là mômen duy trì khi dừng động cơ nhằm cung cấp dòng định mức và là phương pháp chuẩn để so sánh hiệu suất của động cơ.
Trọng lượng bao gồm bao bì. Trọng lượng trong ngoặc là trọng lượng thiết bị.
Độ bền được đo ở điều kiện môi trường không đông hoặc ngưng tụ.

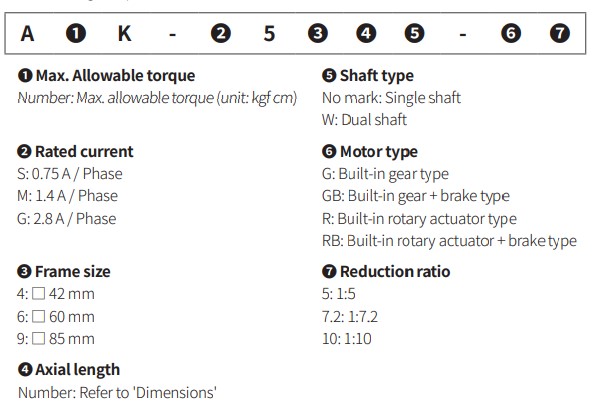

Bảng chọn mã AK-GB Series:

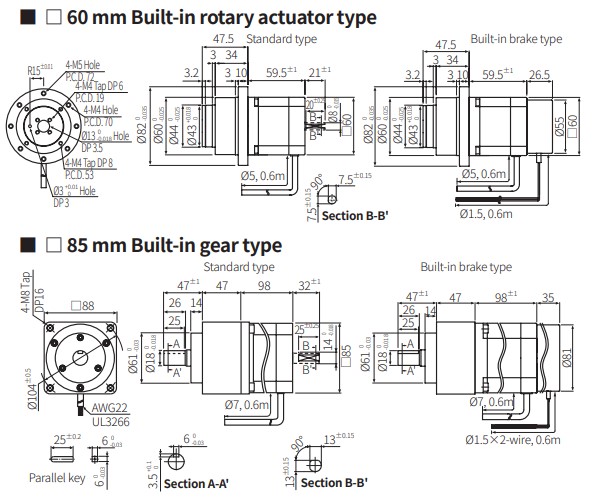

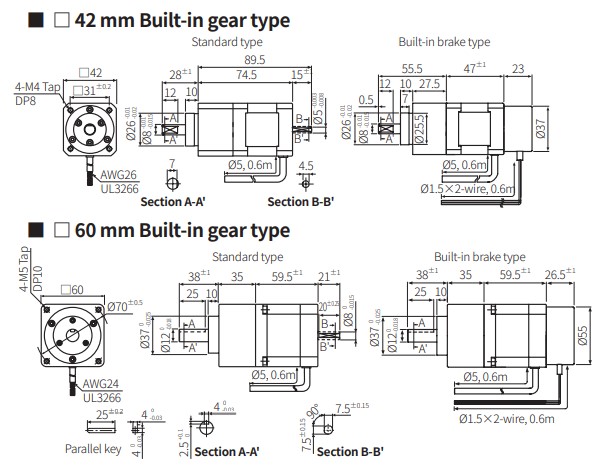

Kích thước AK-GB Series:

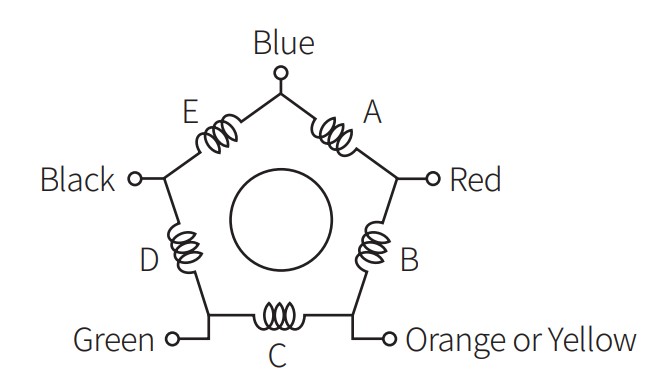

Sơ đồ đấu dây:
