Bộ đếm / bộ định thời Hanyoung GF7A-P41T

956,000 VNĐ
Liên hệ 094 788 1820
Hãng sản xuất: Hanyoung
Dòng series: GF4A Series
Danh mục sản phẩm: Bộ đếm bộ định thời
Bộ đếm / bộ định thời Hanyoung GF7A-P41T

Giới thiệu tổng quát:

- Đèn LED trắng có độ sáng cao được sử dụng để cải thiện khả năng nhìn thấy.
- Kiểm tra trạng thái ngõ vào / ngõ ra dễ dàng bằng đèn trắng.
- Bảo trì dễ dàng trong tình trạng đấu dây đầu cuối bằng cấu trúc riêng biệt.
- Dễ dàng lắp đặt do chiều sâu ngắn.
- Cải thiện độ bền và thiết kế bằng cách áp dụng tấm che acrylic ở phần mặt trước.
- Nắp bảo vệ cho phần trước và cho vị trí đấu dây ở phía sau. (Tùy chọn)
- Sử dụng công tắc hình tròn dễ cài đặt.
- Bổ sung / phân đoạn, bù mất điện / thiết lập lại nguồn, và ngõ vào điện áp / ngõ vào không có điện áp với công tắc sâu ở bên hông.
- Vị trí thập phân, lựa chọn chức năng bộ đếm / hẹn giờ, và lựa chọn on-delay / off-delay của ngõ ra điều khiển có sẵn.
- Điện áp nguồn: 100 - 240 V a.c. 50/60 Hz.
- Chức năng định mức. (GF7)

Thông số kỹ thuật:

ModelGF7A
Nguồn cấp100 - 240 V a.c. 50/60 Hz (Tỷ lệ dao động điện áp: ± 10%)
Tiêu thụ năng lượngP41T(6.6VA),P42T(7.3VA)
P61T(6.6VA),P62T(7.6VA)
T60T(6.6VA)
Phương thức hiển thịLED 7 đoạn màu trắng
Kích thước ký tự13.6 X 7.8 mm
Tốc độ đếm1 / 30 / 1k / 5k cps
Blackout compensation10 năm (sử dụng bộ nhớ không thay đổi)
Quay trở lại thời gian500ms trở xuống
Lỗi hoạt động bộ hẹn giờKhởi động nguồn: ± 0,01% ± 0,05 giây hoặc ít hơn (tỷ lệ với giá trị cài đặt)
Ngõ vàoLựa chọn phương thức ngõ vào bằng swich ecternal (ngõ vào điện áp / ngõ vào không có điện áp)
Bộ đếm (bao gồm CP, CP2 RESET), bộ đếm thời gian (bao gồm INHIBIT, RESET)
Ngõ vào điện áp: Mức CAO (5V - 30Vd.c.), mức THẤP (0V - 2Vd.c.), điện trở ngõ vào (khoảng 4,7kΩ)
Ngõ vào không áp: Trở kháng trong trường hợp ống dẫn ngắn (1kΩ hoặc nhỏ hơn), điện áp dư trong trường hợp ngắn mạch (2Vd.c. hoặc nhỏ hơn)
Tối thiểu thời gian tín hiệu ngõ vào20ms trở lên (RESET, ngõ vào INHIBIT)
Thời gian ngõ raKênh 1: 0,5 giây cố định
Kênh 2: 0.05 ~ 5.8 giây cố định
Cung cấp điện bên ngoài12Vd.c. 100mA tối đa
Điều khiển ngõ ra+ Tiếp xúc :
Kênh 1: OUT(SPDT, 1c)
Kênh 2: OUT(SPDT, 1c), OUT2(SPDT,1c)
Capacity: SPDT : NC(250Va.c. 2a, 250Va.c. 5A), NO(250Va.c. 5A) Tải kháng
+ Không tiếp xúc :
Kênh 1: OUT(NPN mạch thu hở)
Kênh 2: OUT1, OUT2 (NPN 2 mạch thu hở)
Capacity: 30 Vd.c. 1000 mA tối đa
Tuổi thọ relayĐiện (hơn 50.000 lần), Cơ khí (hơn 10 triệu lần)
Vật liệu chống điện100MΩ trở lên (dựa trên 500Vd.c. Mega)
Độ bền điện môi2.000Va.c.60Hz 1 phút (giữa thiết bị đầu cuối của bộ phận dẫn điện và vỏ thiết bị)
Chống ồnNhiễu sóng vuông bằng bộ giả nhiễu ± 2.000V (Độ rộng xung 1µs)
Rung độngĐộ bền: 10-55 Hz (chu kỳ 1 phút), Biên độ kép 0,75mm, X‧Y‧Z 2 giờ mỗi chiều
Sự cố: 10-55Hz (chu kỳ 1 phút), Biên độ kép 0,5mm, X‧Y‧Z 10 phút mỗi hướng
Nhiệt độ và độ ẩm môi trường xung quanh-10 ~ 55oC, 35 ~ 85%R.H.
Nhiệt độ bảo quản-20 ~ 65℃
Trọng lượng (g)190g

Bảng chọn mã:

Model



Mô tả
GF



Điều khiển nhiệt độ

Kích thước

4A

48(W) X 48(H) mm

7A

72(W) X 72(H) mm

Loại

P

Bộ đếm / bộ hẹn giờ đặt trước

T

Tổng bộ đếm / bộ đếm thời gian
Hiển thị chữ số

4

Hiển thị 4 chữ số (9999)

6

Hiển thị 6 chữ số (999999), dành cho dòng GF7A
Điều khiển ngõ ra

0

Không có ngõ ra (Chỉ hiển thị)

1

Ngõ ra 1 giai đoạn

2

Ngõ ra 2 giai đoạn, dành cho dòng GF7A
Cấu trúc thiết bị đầu cuối

T

Terminal

S

Phích cắm 8 chân, dành cho dòng GF4A

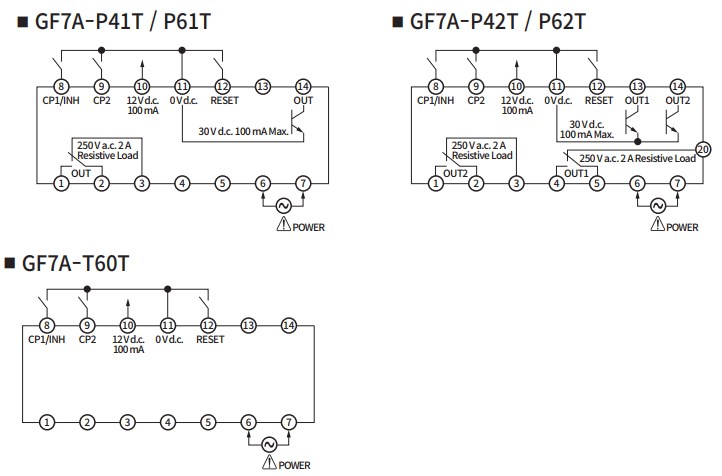

Sơ đồ dấu dây:

GF7-so-do-ket-noi

Kích thước sản phẩm:

GF-kich-thuoc
GF-kich-thuoc-thong-so
