Bộ điều khiển nhiệt độ Autonics TM4-N2SB
BỘ ĐIỀU KHIỂN NHIỆT ĐỘ AUTONICS TM4-N2SB
Giới thiệu tổng quát sản phẩm:
Bộ điều khiển nhiệt độ series TM có khả năng điều khiển đồng thời nhiều kênh: 4 kênh (100ms)/ 2 kênh (50ms). Với thiết kế bộ kết nối bên cạnh, series TM có thể điều khiển tới 124/62 kênh (TM4 / TM2) mà không cần thêm nguồn cấp hoặc dây truyền thông cho thiết bị mở rộng. Series TM có chu kỳ lấy mẫu tốc độ cao (TM4: 100ms / TM2: 50ms), với tính năng hỗ trợ truyền thông RS485, và điều khiển nóng và lạnh đồng thời. Người dùng có thể sử dụng máy tính để cài đặt thông số và quản lý trạng thái của series TM thông qua phần mềm DAQMaster.
- Phương pháp hiển thị : Không hiển thị
- Phương thức điều khiển : Điều khiển ON / OFF, P, PI, PD, điều khiển PID
- Số kênh ngõ vào : 4-kênh
- Loại ngõ vào : Thermocouple: K(CA), J(IC), E(CR), T(CC), B(PR), R(PR), S(PR), N(NN), C(TT), G(TT), L(IC), U(CC), Platinel II, RTD: DPt100Ω, JPt100Ω
- Chu kỳ lấy mẫu : 100ms(lấy mẫu đồng bộ 4-CH)
- Ngõ ra điều khiển : SSR drive(22VDC ) [ON/OFF]
- Nguồn cấp : 24VDC
Thông số kỹ thuật sản phẩm:
Kiểu | TM4-N2SB |
Phương pháp hiển thị | Không hiển thị |
Phương thức điều khiển | Điều khiển ON / OFF, P, PI, PD, điều khiển PID |
Số kênh ngõ vào | 4-kênh |
Loại ngõ vào | Thermocouple: K(CA), J(IC), E(CR), T(CC), B(PR), R(PR), S(PR), N(NN), C(TT), G(TT), L(IC), U(CC), Platinel II, RTD: DPt100Ω, JPt100Ω |
Chu kỳ lấy mẫu | 100ms (lấy mẫu đồng bộ 4-CH) |
Ngõ ra điều khiển | SSR drive(22VDC ) [ON/OFF] |
Ngõ ra tùy chọn | Truyền thông RS485 |
Loại mô-đun | Mô-đun mở rộng |
Nguồn cấp | 24VDC |
Độ chính xác đo lường_Nhiệt kế | (PV ± 0.5% hoặc ± 1 ℃, chọn giá trị cao hơn) ± tối đa 1 chữ số |
Độ chính xác đo lường_RTD | (PV ± 0.5% hoặc ± 1 ℃, chọn giá trị cao hơn) ± tối đa 1 chữ số |
Độ trễ | 1 đến 100℃/℉(0.1 đến 100℃/℉) |
Dải tỷ lệ | 0.1 đến 999.9℃/℉ |
Thời gian tích phân | 0 đến 9999 giây |
Thời gian phát sinh | 0 đến 9999 giây |
Thời gian điều khiển | 0.1 đến 120.0 giây(chỉ dành cho ngõ ra relay, ngõ ra điều khiển SSR) |
Cài đặt lại bằng tay | 0.0 đến 100.0% |
Loại cách điện | Cách điện kép hoặc cách điện gia cố (độ bền điện môi giữa phần ngõ vào đo và phần nguồn: 1kV) |
Môi trường_Nhiệt độ xung quanh | -10 đến 50℃, bảo quản: -20 đến 60℃ |
Môi trường_Độ ẩm xung quanh | 35 đến 85%RH, bảo quản : 35 đến 85%RH |
Trọng lượng_Mô-đun mở rộng | Xấp xỉ 231g(Xấp xỉ 166g) |

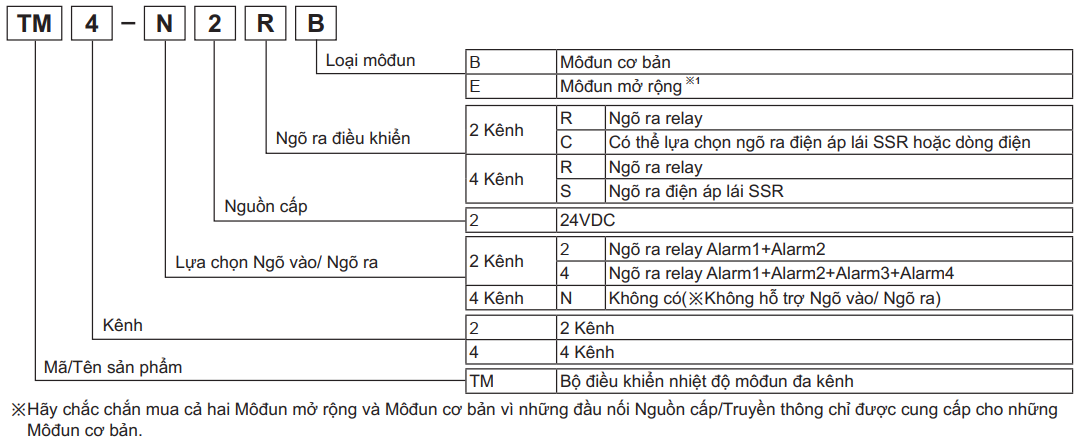

Bảng chọn mã hàng sản phẩm:
Kích thước sản phẩm: 122.4x32.9x103.4

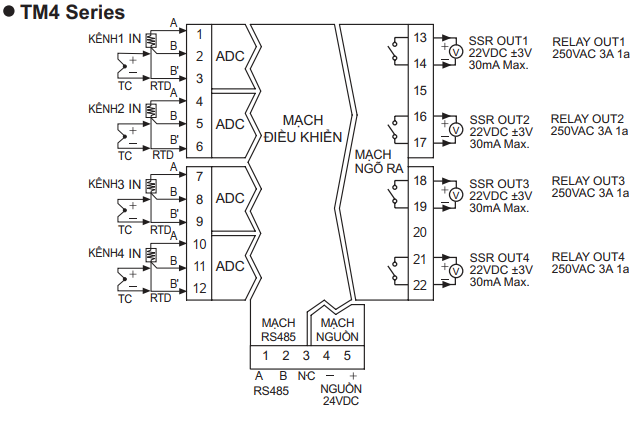

Sơ đồ đấu dây sản phẩm:
Ứng dụng:
Bộ điều khiền nhiệt độ được ứng dụng rộng rải trong các dây chuyền chế biến thực phẩm, đùn nhựa, hệ thống nhà kính, xử lý rác thải, đóng gói sản phẩm,...
