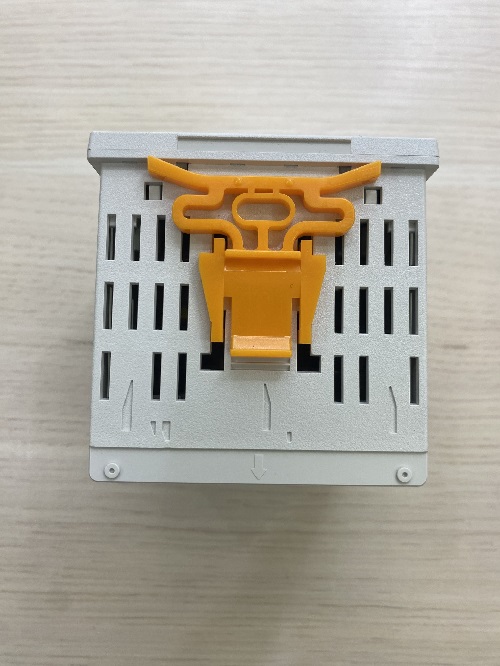

Bộ điều khiển nhiệt độ loại PID Autonics TCN4M-24R

1,657,700 VNĐ

Liên hệ 094 788 1820

Hãng sản xuất: Autonics

Dòng series: TCN Series

Danh mục sản phẩm: Điều khiển nhiệt độ

Download:

13/04/2021Hướng dẫn cài đặt

Mô tả chi tiết

Bộ điều khiển nhiệt độ loại PID, hiển thị kép, tiết kiệm chi phí Autonics TCN4M-24R

Giới thiệu tổng quát:

Bộ điều khiển nhiệt độ series TCN có tốc độ lấy mẫu nhanh 100ms và độ chính xác hiển thị ± 0.5%, hiệu suất ưu việt và tiết kiệm chi phí. Series TCN hỗ trợ ngõ ra relay và SSR, có thể đồng thời hiển thị PV và SV. Màn hình LED sáng với các ký tự lớn giúp người dùng dễ dàng đọc dữ liệu.

Các tính năng chính:

Màn hình hiển thị kép (PV / SV)
Tốc độ lấy mẫu 100ms và độ chính xác hiển thị ± 0.5%
Chuyển đổi giữa ngõ ra relay và ngõ ra điều khiển SSR
Chức năng điều khiển SSRP (SSRP): Điều khiển ON / OFF, điều khiển chu kỳ, điều khiển pha
Thiết kế nhỏ gọn với màn hình hiển thị lớn, dễ đọc dữ liệu
Loại phích cắm giúp lắp đặt dây và bảo trì dễ dàng hơn (TCN4S-P)

Thông số kỹ thuật TCN4M-24R:

Kích thước	W 72 x H 72 mm
Phương pháp hiển thị	LED 7 đoạn 4 số
Phương thức điều khiển	ON/OFF, P, PI, PD, PID
Loại ngõ vào	Thermocouple: K(CA), J(IC), T(CC), R(PR), S(PR), L(IC) RTD: DPt100Ω, Cu50Ω
Chu kỳ lấy mẫu	100ms
Ngõ ra điều khiển	Relay(250VAC~ 3A) hoặc SSR drive(12VDC) [ON/OFF]
Ngõ ra tùy chọn	Cảnh báo 1/2
Nguồn cấp	100-240VAC~ 50/60Hz
Độ chính xác hiển thị_RTD	Ở nhiệt độ phòng(23℃±5℃):(PV ±0.5% or ±1℃, chọn mức cao hơn) ±1 chữ số Ngoài nhiệt độ phòng:(PV ±0.5% or ±2℃, chọn mức cao hơn) ±1 chữ số
Độ chính xác hiển thị_TC	Ở nhiệt độ phòng(23℃±5℃):(PV ±0.5% or ±1℃, chọn mức cao hơn) ±1 chữ số Ngoài nhiệt độ phòng:(PV ±0.5% or ±2℃, chọn mức cao hơn) ±1 chữ số
Độ trễ	1 đến 100℃/℉(0.1 đến 50.0℃/℉)
Dải tỷ lệ	0.1 đến 999.9℃/℉
Thời gian tích phân	0 đến 9999 giây
Thời gian phát sinh	0 đến 9999 giây
Thời gian điều khiển	0.5 đến 120.0 giây
Cài đặt lại bằng tay	0.0 đến 100.0%
Môi trường_Nhiệt độ xung quanh	-10 đến 50℃, bảo quản: -20 đến 60℃
Môi trường_Độ ẩm xung quanh	35 đến 85%RH, bảo quản : 35 đến 85%RH
Loại cách điện	Cách điện kép hoặc cách điện gia cố (độ bền điện môi giữa phần ngõ vào đo và phần nguồn: AC power 2kV, AC/DC Power 1kV)
Trọng lượng	Xấp xỉ 194g (Xấp xỉ 124g)

Model điện áp AC hỗ trợ phương pháp ngõ ra điều khiển SSR (điều khiển ON / OFF tiêu chuẩn, chu kỳ, điều khiển, điều khiển pha).
Độ chính xác hiển thị:
Ở nhiệt độ phòng (23℃ ±5℃)
• Thermocouple R (PR), S (PR), below 200℃: (PV ±0.5% or ±3℃, chọn mức cao hơn) ±1 chữ số
• Thermocouple R (PR), S (PR), trên 200℃: (PV ±0.5% or ±2℃, chọn mức cao hơn) ±1 chữ số
• Thermocouple L (IC), RTD Cu50Ω: (PV ±0.5% or ±2℃, chọn mức cao hơn) ±1 chữ số
Ngoài nhiệt độ phòng
• Thermocouple R (PR), S (PR), below 200℃: (PV ±1.0% or ±6℃, chọn mức cao hơn) ±1 chữ số
• Thermocouple R (PR), S (PR), trên 200℃: (PV ±0.5% or ±5℃, chọn mức cao hơn ±1 chữ số
• Thermocouple L (IC), RTD Cu50Ω: (PV ±0.5% or ±3℃, chọn mức cao hơn) ±1 chữ số
± 1 ℃ đối với TCN4S-P theo tiêu chuẩn chính xác.
Trọng lượng bao gồm bao bì. Trọng lượng trong ngoặc là trọng lượng thiết bị.
Độ bền được đo ở điều kiện môi trường không đông hoặc ngưng tụ.
