Công Tắc Hành Trình Hanyoung HY-M904

200,000 VNĐ

Liên hệ 094 788 1820

Hãng sản xuất: Hanyoung

Chức năng: Công tắc hành trình

Dòng series: HY-M900 / HY-LM900 series

Danh mục sản phẩm: Công tắc hành trình

Download:

19/09/2022Hướng dẫn cài đặt

Mô tả chi tiết

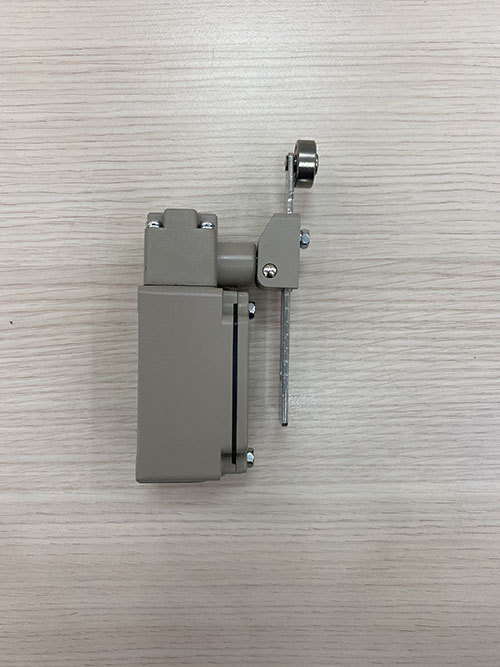

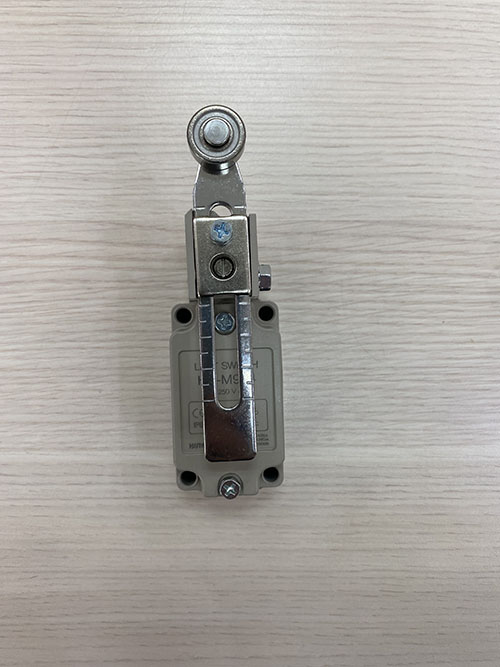

Công Tắc Hành Trình Hanyoung HY-M904
- Vỏ đúc chắc chắn.
- Cường độ cơ học cao với cấu trúc chịu nhiệt, chống dầu và chống bụi.
- Các bộ truyền động khác nhau (8 loại) cung cấp ứng dụng rộng rãi.
- Cấu trúc bảo vệ IP67.
- Kiểm tra trạng thái hoạt động bằng đèn báo hoạt động.

Thông số kỹ thuật HY-M904:

Mã	HY-M900 / HY-LM900 series
Cấu trúc	Thiết bị đầu cuối siết vít M4, loại kép 2 mạch (1a1b)
Vật liệu	AgNi
Cấu trúc bảo vệ	IP67
Chỉ báo hoạt động	a.c: Đèn neon, d.c: LED (chỉ với dòng HY-LM)
Định mức hiện tại (le)	6 A 250 V a.c (AC-15, DC-13)
Chất điện môi	2.000 V a.c 50/60 Hz trong 1 phút (giữa thiết bị đầu cuối và phần kim loại không nối lại)
Vật liệu chống điện	Tối thiểu 100 mΩ (ohm kế cách điện 500 V d.c)
Tiếp xúc kháng	Tối đa 50 mΩ (giá trị mặc định)
Điện áp định mức (Ue)	250 V a.c, 30 V d.c
Cường độ thiết bị truyền động	Lớn hơn 5 lần so với O.F (lực cần thiết để vận hành) 1 phút đối với hướng vận hành
Rung động	Biên độ kép 1,5mm, tần số 10 ~ 55 Hz, liên tục 2 giờ
Shock	1.000 m/s2 (độ bền), 300 m/s2 (trục trặc)
Tốc độ hoạt động cho phép	0,1 ~ 1 m/s (không làm hỏng bộ truyền động)
Tuổi thọ	Cơ học: Tối thiểu 1 triệu lần (tần số đóng / mở 120 lần / phút). Điện: Tối thiểu 300 nghìn lần (tần suất đóng / mở 20 lần / phút)
Nhiệt độ môi trường xung quanh	-10 ~ 80 oC
Độ ẩm môi trường xung quanh	45 ~ 95 % R.H.
Trọng lượng	350 g

Bảng chọn mã hàng sản phẩm:

Model	Mã		Mô tả
HY-M90			Công Tắc Hành Trình (Không có đèn báo hoạt động)
HY-LM90			Công Tắc Hành Trình (Có đèn báo hoạt động)
Bộ truyền động (phần hoạt động)	2		Loại pít tông con lăn
	3		Loại pít tông quả cầu

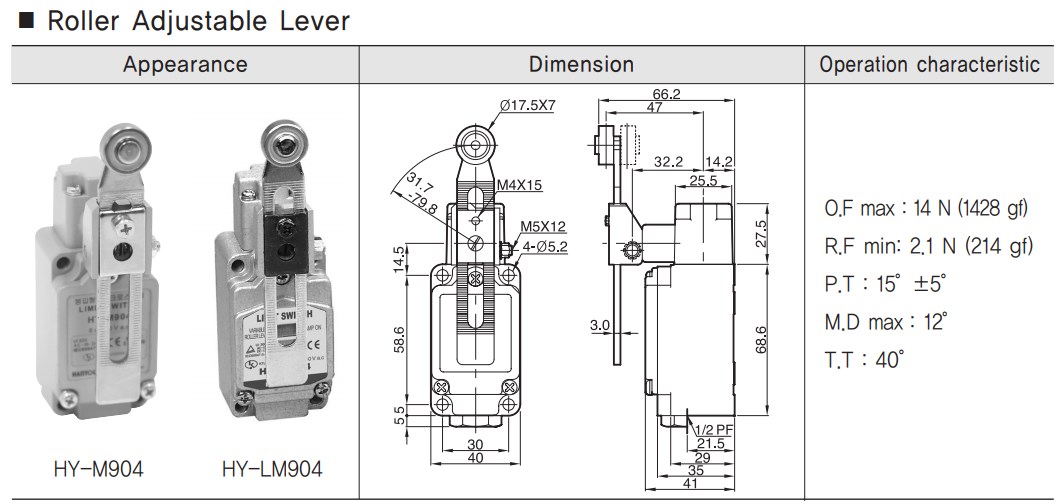

	4		Loại đòn bẩy có thể điều chỉnh con lăn
	7		Loại dây thanh có thể điều chỉnh
	8		Loại đòn bẩy con lăn
	8L		Fork Roler Lever
	8R		Loại đòn bẩy con lăn Ø50
	9		Loại lò xo cuộn
Chỉ báo hoạt động phân loại (HY-LM90)			Không có đèn báo hoạt động
		A	a.c loại đính kèm chỉ báo
		D	d.c loại đính kèm chỉ báo
