Công tắc hành trình Hanyoung HY-L804

146,000 VNĐ

Liên hệ 094 788 1820

Hãng sản xuất: Hanyoung

Chức năng: Công tắc hành trình

Dòng series: HY-L800 Series

Danh mục sản phẩm: Công tắc hành trình

Download:

23/07/2021Hướng dẫn cài đặt

Mô tả chi tiết

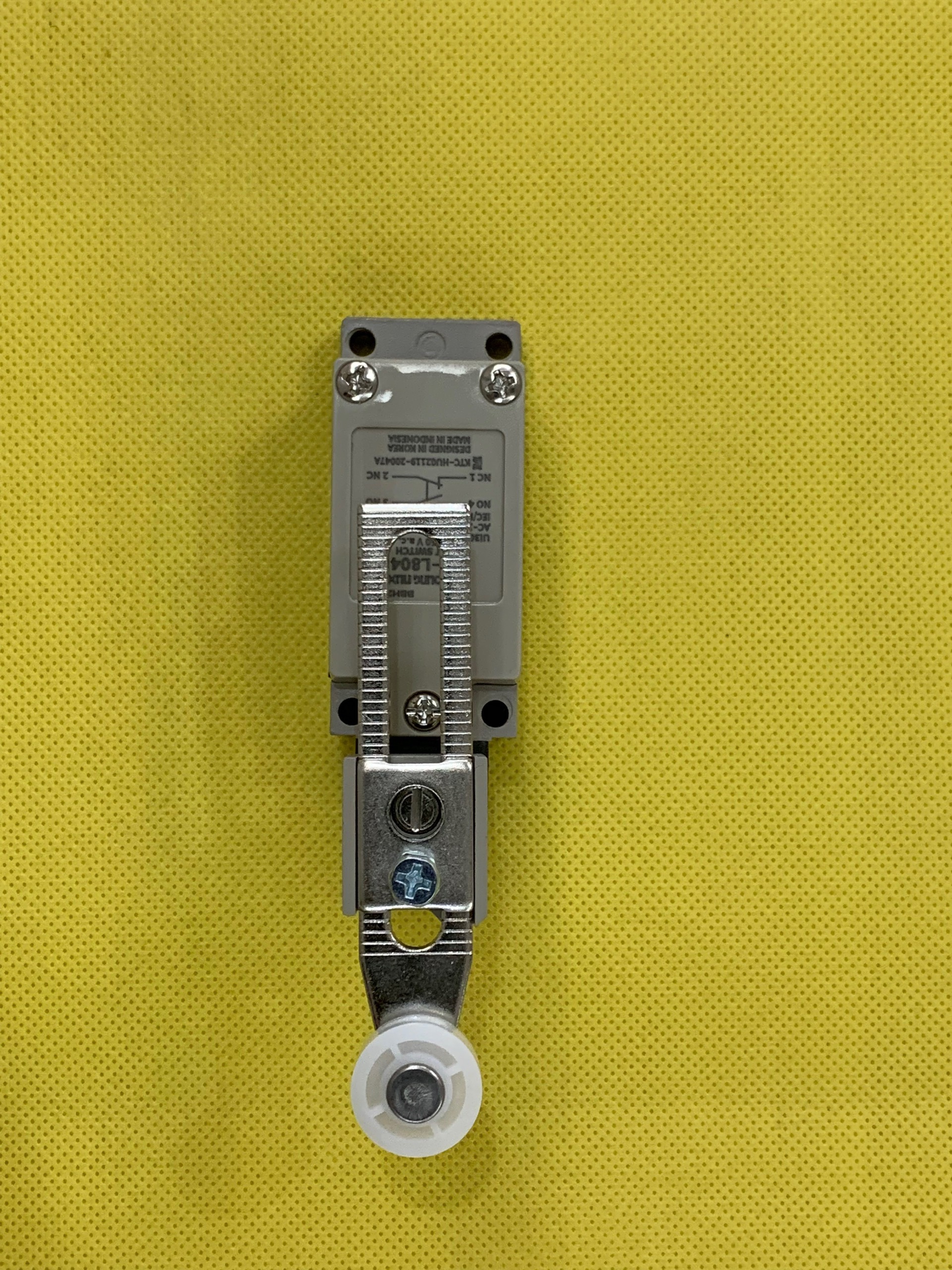

Công tắc hành trình Hanyoung HY-L804
- Tiết kiệm không gian lắp đặt do kích thước nhỏ gọn.
- Vỏ đúc kẽm và nhựa mang lại sự an toàn.
- 4 loại thiết bị truyền động cung cấp các công dụng rộng rãi.
- Có thể cài đặt ở mặt trước và mặt sau.
- Kết nối đơn giản vì khi mở nắp phần đầu cuối tiếp xúc với mặt trước.
- Áp dụng cho máy công cụ, máy vận chuyển, dây chuyền lắp ráp và các máy công nghiệp khác nhau.

Thông số kỹ thuật HY-L804:

Cấu trúc	Thiết bị đầu cuối siết vít M3, loại kép 2 mạch (1a1b)
Vật liệu	AgNi
Cấu trúc bảo vệ	IP54
Định mức hiện tại (le)	6 A 250 V a.c (AC-15, DC-13)
Chất điện môi	2.000 V a.c 50/60 Hz trong 1 phút (giữa thiết bị đầu cuối và phần kim loại không nối lại)
Vật liệu chống điện	Tối thiểu 100 mΩ (ohm kế cách điện 500 V d.c)
Tiếp xúc kháng	Tối đa 20 mΩ (giá trị mặc định)
Điện áp định mức (Ue)	250 V a.c
Chất liệu vỏ	Đúc kẽm và thân nhựa và vỏ nhựa
Rung động	Biên độ kép 1,5mm, tần số 10 ~ 55 Hz, liên tục 2 giờ
Shock	300 m/s2 (độ bền), 100 m/s2 (trục trặc)
Mở tối đa / tần suất đóng	Tối đa 120 lần / phút
Tuổi thọ	Cơ học: Tối thiểu 1 triệu lần (tần số đóng / mở 120 lần / phút). Điện: Tối thiểu 300 nghìn lần (tần suất đóng / mở 20 lần / phút)
Nhiệt độ môi trường xung quanh	-10 ~ 70 oC
Độ ẩm môi trường xung quanh	45 ~ 95 % R.H.
Trọng lượng	157g

Bảng chọn mã hàng sản phẩm:

Model	Mô tả
HY-L80		Công tắc hành trình nhỏ gọn (dòng HY-L800)
Bộ truyền động (phần hoạt động)	2	Loại pít tông con lăn dọc
	2C	Loại pít tông con lăn ngang
	3	Loại pít tông con lăn đầu bi

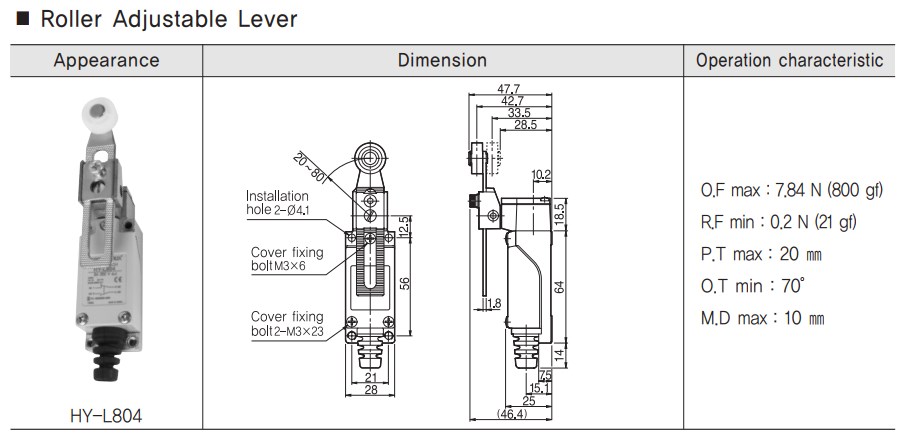

	4	Loại cần gạt con lăn nhựa có thể điều chỉnh
	7	Loại cần gạt trụ dài có thể điều chỉnh
	8	Loại cần gạt con lăn nhựa có thể điều chỉnh
	9	Loại cần lò xo
