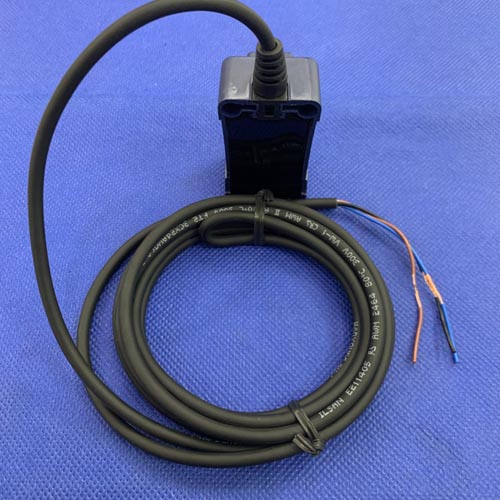

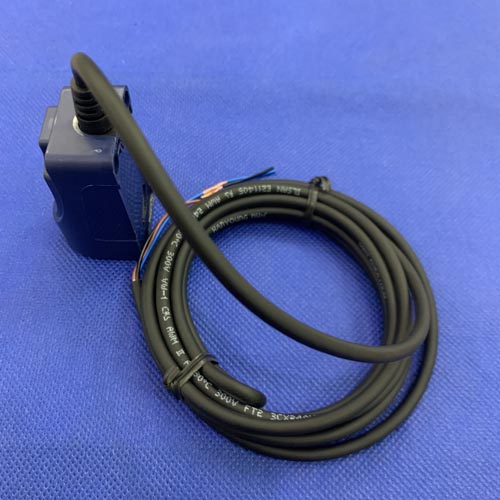

Cảm biến từ DC Hanyoung UP30S-15PA

241,000 VNĐ
Liên hệ 094 788 1820
Hãng sản xuất: Hanyoung
Dòng series: UP series
Dạng cảm biến: Cảm biến từ
Điện áp: 12-24VDC
Hình dạng: Vuông 3 dây
Danh mục sản phẩm: Cảm biến

Cảm biến từ Hanyoung UP-30S15PA

  • Cảm biến điện từ

  • Hình dáng : Vuông

  • Kích thước bề rộng : 30X30mm

  • Khoảng cách phát hiện : 15mm (tiêu chuẩn với sắt)

  • Tín hiệu ngõ ra điều khiển : PNP

  • Trạng thái ngõ ra điều khiển : Thường mở

  • Nguồn cấp: 12-24VDC

  • Tần số đáp ứng: 300Hz

  • Chất liệu vỏ : nhựa PBT

  • Cấp độ bảo vệ: IP67 ( IEC Standard)

  • Nhiệt độ xung quanh: -25 đến 70℃, bảo quản: -30 đến 80℃

  • Độ ẩm xung quanh: 35 đến 95% RH, bảo quản: 35 đến 95% RH

Thông tin đặt hàng

Kiểu

Mã hàng

Thông tin

UP

http://eng.hynux.com/up_img/imgbox/spuare.gif

S-

http://eng.hynux.com/up_img/imgbox/spuare.gif

http://eng.hynux.com/up_img/imgbox/spuare.gif

http://eng.hynux.com/up_img/imgbox/spuare.gif

http://eng.hynux.com/up_img/imgbox/spuare.gif

http://eng.hynux.com/up_img/imgbox/spuare.gif

Cảm biến từ loại vuông

Kích thước

12













12 X 12 mm

18













18 X 18 mm

25













25 X 25 mm

30













30 X 30 mm

40













40 X 40 mm

Hình dạng

S











kiểu vuông

Khoảng cách phát hiện
(Điều kiện tiêu chuẩn: Sắt)

4









4 mm(duy nhất với UP12S-4)

5









5 mm(duy nhất với UP18S-5, UP25S-5)

8









8 mm(duy nhất với 18S-8, UP25S-8)

10









10mm (duy nhất với UP30S-10)

12









12mm (duy nhất với UP25S-12)

15









15mm (duy nhất với UP30S-15)

20









20mm (duy nhất với UP40S-20)

Tín hiệu ngõ ra

N







D.C NPN 3 dây

P







D.C PNP 3 dây

A







A.C 2 dây (trừ mã UP18S )

T







D.C 2 dây ( phân cực)

U







D.C 2 dây (không phân cực)

Trạng thái ngõ ra

A





Thường mở

C





Thường Đóng

Hướng Phát Hiện

*



Phát hiện mặt trước

U



Phát hiện mặt trên
   (chỉ có sẵn với mã UP18S)

kiểu kết nối

*

Dạng cáp liền thân

CR

Dạng jack cắm



Kích thước sản phẩm 30x30x53.5

Sơ đồ đấu dây

Ứng dụng :

  • Ứng dụng xác định  vị trí trên thang máy, vị trí trên băng tải.

  • Phát hiện giới hạn của chuyển động có biên độ

  • Dùng tín hiệu để phản hồi tốc độ quay.

  • Nhận biết vật thể kim loại mà không cần tiếp xúc
