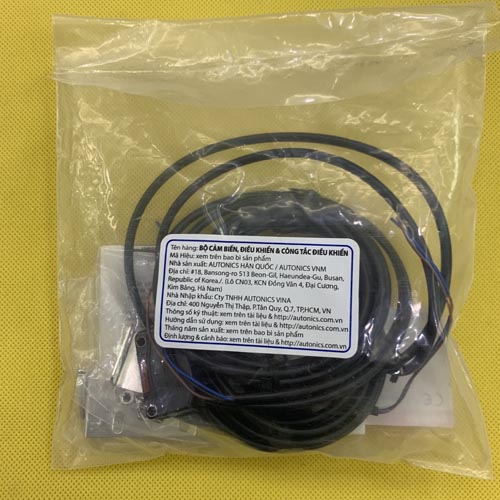

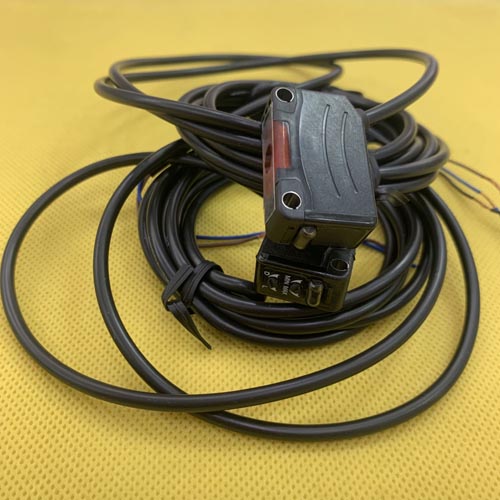

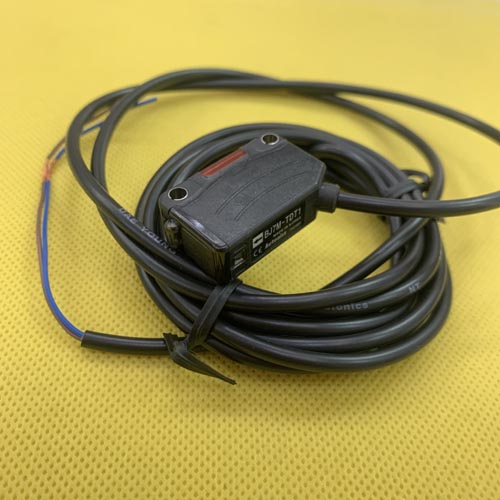

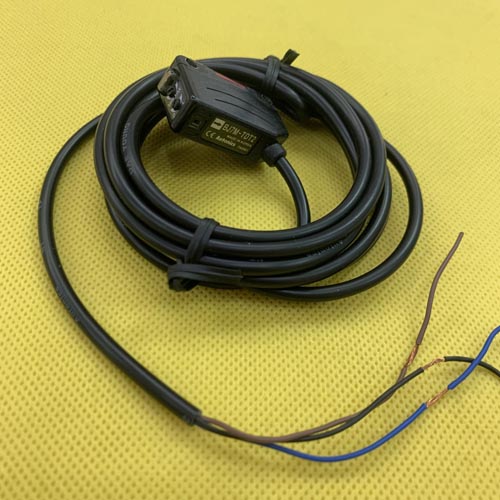

Cảm biến quang nhỏ gọn hiệu suất cao Autonics BJ7M-TDT

1,427,800 VNĐ
Liên hệ 094 788 1820
Hãng sản xuất: Autonics
Dòng series: BJ Series
Danh mục sản phẩm: Cảm biến
Cảm biến quang điện chống dầu chịu dầu Autonics BJ7M-TDT

Giới thiệu tổng quan:

Cảm biến quang điện nhỏ gọn series BJ mang đến hiệu suất và khả năng chống nhiễu cao cho phép phát hiện chính xác và đáng tin cậy. Chế độ hoạt động Light ON/Dark ON có thể chuyển đổi tự động hoặc bằng công tắc dễ dàng cho thiết lập và cài đặt (ngoại trừ BJG-DDT). Cảm biến có nhiều loại khác nhau cho phép người dùng có nhiều lựa chọn, ứng dụng đa dạng. Series BJ có các dòng như: loại khoảng cách dài, loại phản xạ BGS (ngăn chặn nền), loại phát hiện thủy tinh trong suốt và loại vi điểm. Cảm biến có 2 dòng loại cáp và loại đầu nối (mô-đun loại khoảng cách dài

Tính năng chính:

Kích thước nhỏ gọn: W20×H32×L10.6mm
Công tắc chuyển đổi Light ON / Dark ON (Trừ BJG30-DDT)
Tích hợp bộ điều chỉnh độ nhạy VR (Trừ BJG30-DDT)
Mạch bảo vệ chống ngắn mạch ngõ ra, đảo ngược cực nguồn
Chức năng ngăn ngừa giao thoa tự động (trừ loại phản xạ BGS)
Khả năng chống nhiễu tối ưu và giảm thiểu ảnh hưởng của ánh sáng môi trường
Cấu trúc bảo vệ IP65 (Tiêu chuẩn IEC)

Loại khoảng cách phát hiện dài

Khoảng cách phát hiện dài với các thấu kính chất lượng cao - Loại thu phát: 15 m
 Loại phản xạ khuếch tán: 1 m
-Loại phản xạ gương phân cực: 3 m (MS-2A)

Chức năng loại bỏ bề mặt gương (Mirror Surface Rejection) (loại phản xạ gương phân cực) cho phép phát hiện gương hoặc vật có tính phản xạ cao
Chức năng ngăn ngừa giao thoa (trừ loại thu phát)

Loại phản xạ BGS

BGS (loại bỏ nền) giảm thiểu các lỗi phát hiện do nền và màu sắc hoặc chất liệu của vật. Khoảng cách phát hiện có thể được cài đặt bằng bộ điều chỉnh độ nhạy.
Nguồn ánh sáng có thể nhìn thấy bằng mắt thường cho phép người dùng xác định khu vực phát hiện, và kích thước điểm nhỏ giúp giảm thiểu ảnh hưởng từ các vật xung quanh

Loại phát hiện thủy tinh trong suốt / Loại đốm tia cực nhỏ

Phát hiện ổn định đối với đối tượng trong suốt (LCD, PDP, thủy tinh,…) (loại phát hiện thủy tinh trong suốt)
Dễ dàng kiểm tra vị trí cảm biến bằng đốm tia cực nhỏ có thể nhìn thấy bằng mắt thường
Phát hiện vật thể nhỏ (kích thước tối thiểu: dây đồng Ø0.2 mm)

Thông số kỹ thuật Autonics BJ7M-TDT:

Loại phát hiệnLoại thu phát
Khoảng cách phát hiện7m
Khoảng cách phát hiệnVật liệu đục min. Ø8mm
Nguồn sángLED đỏ(650nm)
Thời gian đáp ứngMax. 1ms
Nguồn cấp12-24VDC  ±10%(sóng P-P: max. 10%)
Dòng tiêu thụBộ phát/Bộ thu: Max. 20mA
Điều chỉnh độ nhạyBộ điều chỉnh độ nhạy
Chế độ hoạt độngLight ON/Dark ON(cài đặt bằng công tắc)
Ngõ ra điều khiểnNPN mạch thu hở
Loại kết nốiLoại cáp(Ø3.5, 2m)
Môi trường_Ánh sáng xung quanhÁnh sáng mặt trời: Max. 11,000lx,
Đèn huỳnh quang: Max. 3,000lx
(ánh sáng nhận)
Môi trường_Nhiệt độ xung quanh-25 đến 55℃, bảo quản: -40 đến 70℃
Cấu trúc bảo vệIP65
Môi trường_Độ ẩm xung quanh35 đến 85%RH, bảo quản : 35 đến 85%RH
Chất liệuVỏ: Polycarbonate+Acrylonitrile butadiene styrene, LED Cap: Polycarbonate, phần phát hiện: Polymethyl methacrylate,
giá đỡ: SUS304(thép không gỉ 304), bu-lông Steel chromium molybdenum, đai ốc: Steel chromium molybdenum,
Sleeve: Brass, Ni-plate
Phụ kiện
Trọng lượngXấp xỉ 115g(Xấp xỉ 90g)

Giắc cắm cáp M8 được bán riêng (cáp - AWG22, Đường kính lõi: 0.08mm, Số lõi: 60, đường kính ngoài cách điện: Ø1.25mm)
Nhiệt độ hoặc độ ẩm được đề cập trong mục Môi trường được đo ở điều kiện không đông đặc hoặc ngưng tụ.
Trọng lượng bao gồm bao bì. Trọng lượng trong ngoặc là trọng lượng thiết bị.



Bảng chọn mã BJ Series:

BJ-BANG-CHON-MA

Kích thước BJ Series:

BJ-KHOANG-CACH-1
/BJ-KHOANG-CACH-2

Sơ đồ đấu dây:

BJ-KET-NOI
