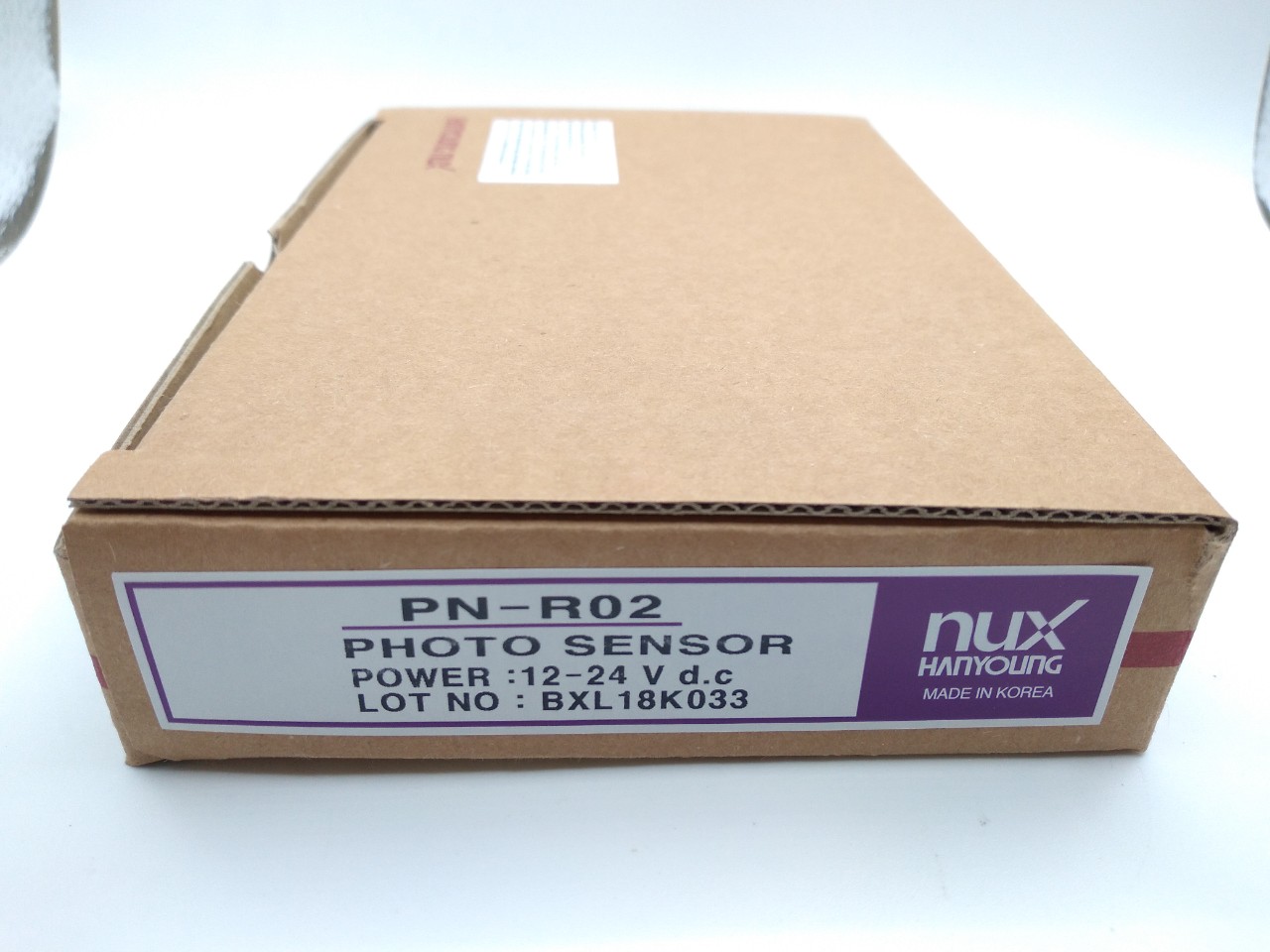

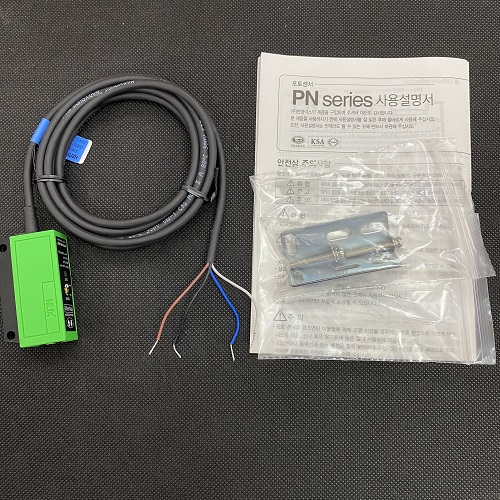

Cảm biến quang Hanyoung PN-R02
CẢM BIẾN QUANG THU PHÁT CHUNG PN-R02 HANYOUNG NUX
Giới thiệu tổng quát sản phẩm:
- Loại: Cảm biến quang thu phát chung
- Điện áp: 12-24VDC
- Dòng tiêu thụ: 30 mA
- Khoảng cách phát hiện: 0.2m
- Đối tượng phát hiện: Giấy trắng không bóng
- Nguồn sáng: LED hồng ngoại
- Dạng kết nối: Dây cáp
- Hãng sản xuất: HangYoung NUX
- Xuất xứ: Hàn Quốc
Thông số kỹ thuật sản phẩm:
Mã hàng | PN-R02 |
Loại | Phản xạ khuếch tán (thu phát chung) |
Khoảng cách phát hiện | 200 mm |
Đối tượng phát hiện | Giấy trắng không bóng (200 x 200 mm) |
Nguồn cấp | 12 - 24 V DC(± 10 %) |
Dòng tiêu thụ | 30 mA DC |
Chế độ làm việc | Light : ON |
Tín hiệu ra điều khiển | Ngõ ra điện áp NPN: Điện áp tải Max. 30VDC, dòng tải: Max. 200 mA, điện áp dư: Max. 1V |
Mạch bảo vệ | Bảo vệ đấu ngược cực, bảo vệ quá dòng |
Thời gian đáp ứng | Max. 3 ㎳ |
Đỗ trễ | Max. 20% |
Nguồn sáng | LED hồng ngoại |
Điều chỉnh độ nhạy | Núm vặn điều chỉnh độ nhạy |
Vật liệu | Polycarbonate |
Kết nối | Dây cáp |
Độ sáng môi trường | Ánh sáng mặt trời: Max. 11,000 lx, Ánh sáng đèn sợ đốt: 3,000lx |
Nhiệt độ và độ ẩm môi trường | -10℃ ~ 60℃ / 85%RH (Max.) |
Mức độ bảo vệ | IP54 (IEC) |
Khả năng chống rung | Tấn số 10 - 55Hz, biên độ kép 1.5 mm trên mỗi phương X, Y, Z trong 2 giờ |
Độ bền điện | 500 VAC cho 1 phút |
Điện trở cách điện | Min. 20 ㏁ (tại 500 VDC, Giữa bộ tín hiệu và vỏ hộp, tiếp điểm và bộ nguồn) |
Phụ kiện | Vỏ lắp, bu lông, đai ốc để cố định |
Trọng lượng | Khoảng 150 g |
Bảng chọn mã hàng sản phẩm:
Model | Code | Chi tiết | |
PN- | □ | □ | Cảm biến quang |
| T | 3 | Thu phát riêng |
M | 1 | Phản xạ gương | |
R | 02 | Phản xạ khuếch tán | |

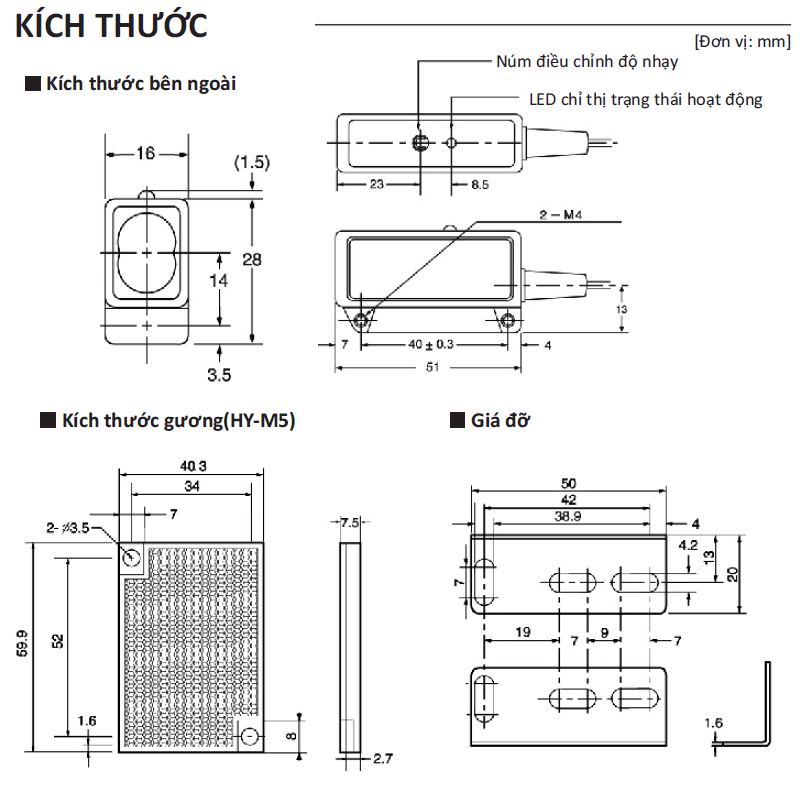

Kích thước sản phẩm:

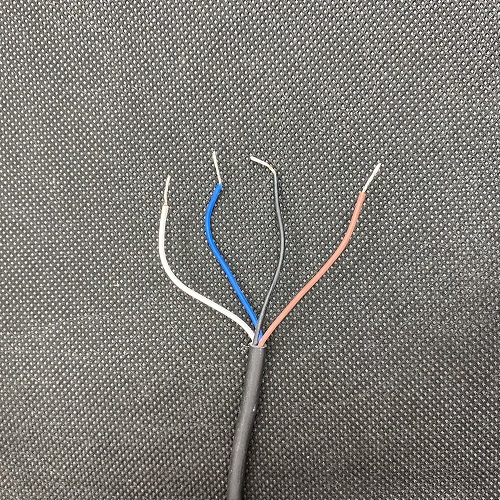

Sơ đồ đấu dây sản phẩm:
Ứng dụng:
Cảm biến quang PN-R02 là loại cảm biến được sử dụng rộng rãi trong mọi lĩnh vực của đời sống. Cảm biến quang PN-R02 có nhiều ưu điểm như:
- Phát hiện mọi vật liệu từ khoảng cách xa, hơn nữa lại không cần phải trực tiếp chạm vào nó.
- Cảm ứng quang điện có độ bền, thời gian sử dụng lâu, rất nhạy
- Thời gian phát hiện ra vật nhanh, rất dễ cài đặt
- Cảm biến quang được ứng dụng trong những môi trường thời tiết khắc nghiệt.
