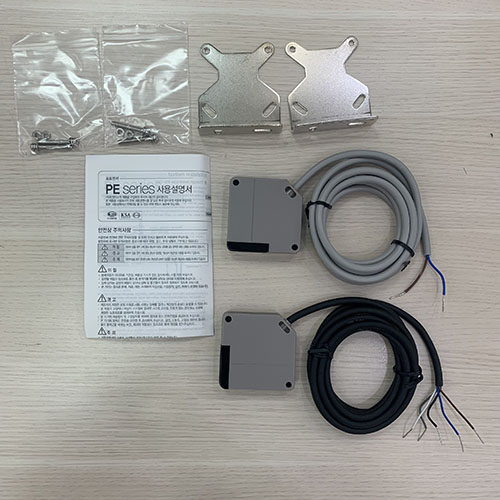

Cảm biến quang Hanyoung PE-T5D
Thông số Cảm biến quang Hanyoung PE-T5D
- Cảm biến quang
- Hình dáng: Vuông
- Khoảng cách phát hiện: 5m
- Tín hiệu ngõ ra: Relay
- Trạng thái ngõ ra điều khiển: Dark on
- Nguồn cấp: 24 VDC, 100 - 240 V DC/AC 50/60 Hz
- Cấp độ bảo vệ: IP54 ( IEC Standard)
- Nhiệt độ xung quanh: -20 đến 60℃, bảo quản: -25 đến 70℃
- Độ ẩm xung quanh: 35 đến 85% RH, bảo quản: 35 đến 85% RH
Mã Hàng | PE-T5D | PE-R05D | PE-M3D | |
Kiểu hoạt động | Thu phát riêng | Phản xạ khuếch tán | Phản xạ gương | |
Khoảng cách phát hiện | 5 m | 500 m | 0.1 m - 3 m | |
Nguồn cấp | 24 - 240 V AC (50/60 ㎐) / 24 - 240 V DC | |||
Công suất tiêu thụ | Bộ Phát : 0.7 W ( tối đa) | 2 W( tối đa) | 1.6 W ( tối đa) | |
Trạng thái ngõ ra | Dark : ON | Light : ON | Dark : ON | |
Ngõ ra điều khiển | Relay 1c 250 VAC 2 A(Tải thuần trở) | |||
Thời gian đáp ứng | 25 ms (tối đa) | |||
Loại nguồn sáng | LED hồng ngoại | |||
LED | Chỉ thị hoạt động : LED đỏ | |||
(LED đỏ của bộ thu phát riêng là đèn báo nguồn) | ||||
Sensitivity adjustment | - | Tích hợp điều chỉnh độ nhạy | ||
Material | Case | Polycarbonate | ||
Lens | ||||
Connection | Flying lead. 1 m Length ( φ6.5 ) | |||
Trns : Power (Red) | Operation(Red) | |||
Rcvr : Operation (Red) | ||||
Môi trường sử dụng | Ánh sáng mặt trời : 11,000 Lux (tối đa), đèn sợi đốt : 3,000 Lux (tối đa) | |||
Nhiệt độ môi trường | Hoạt động: -20 ~ 60 ℃, | |||
Chuẩn bảo vệ | IP 54( IEC ) | |||
Chống rung | 10 - 55 ㎐, biên độ giao động : 1.5 ㎜, trên mỗi phương X, Y, Z trong 2 giờ | |||
Độ bền điện | 1,500 VAC trong 1 phút | |||
Weight | Bộ thu và bộ phát | Gần 120 g | ||
Gần 120 g | ||||

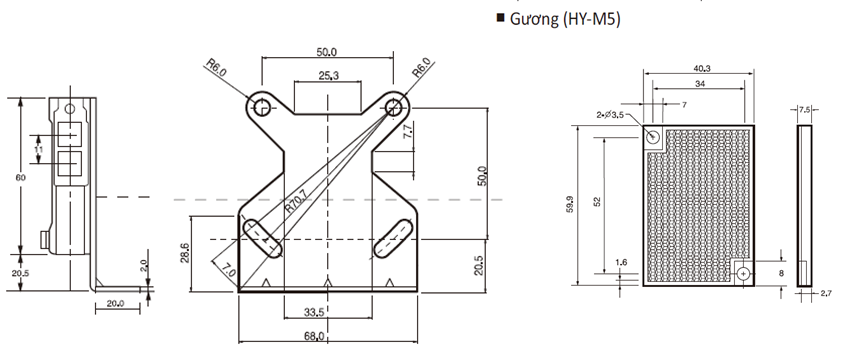

Kích thước sản phẩm: đơn vị(mm)

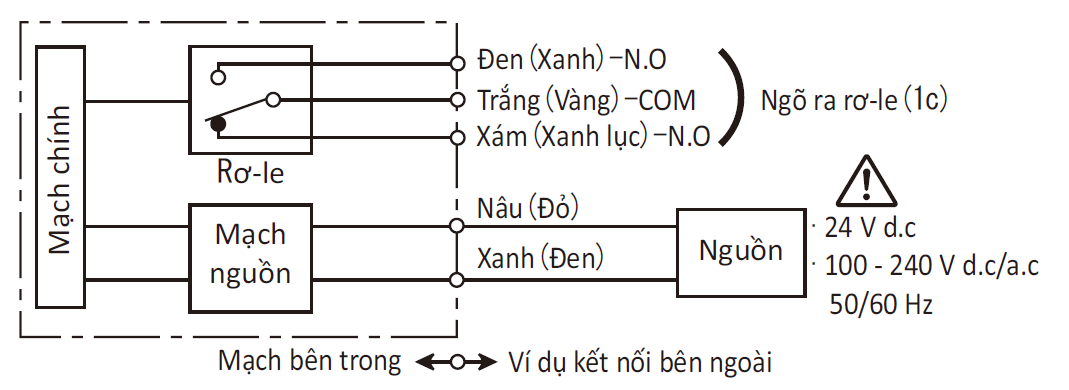

Sơ đồ đấu dây:
- Phản xạ khuếch tán, phản xạ gương, bộ thu loại thu phát riêng
Ứng dụng :
- Ứng dụng xác định vị trí trên băng tải ở khoảng cách xa
- Phát hiện vật thể đi ngang cửa.
- Phát hiện vật thể ở khoảng cách xa
