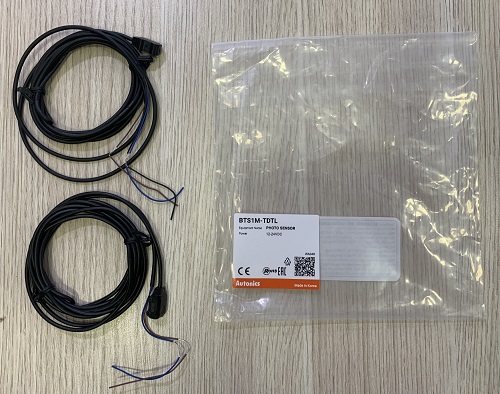

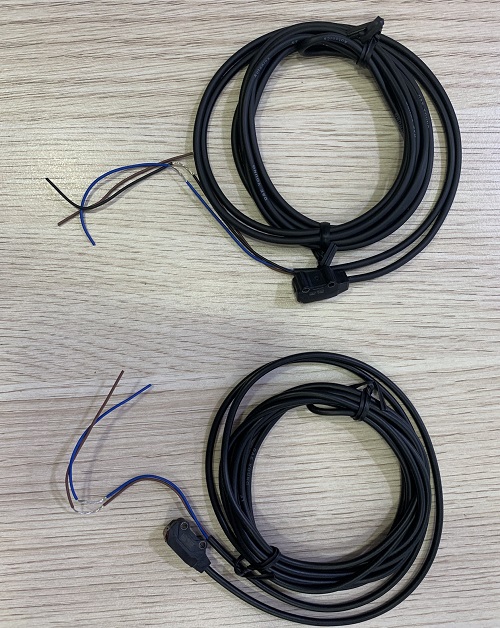

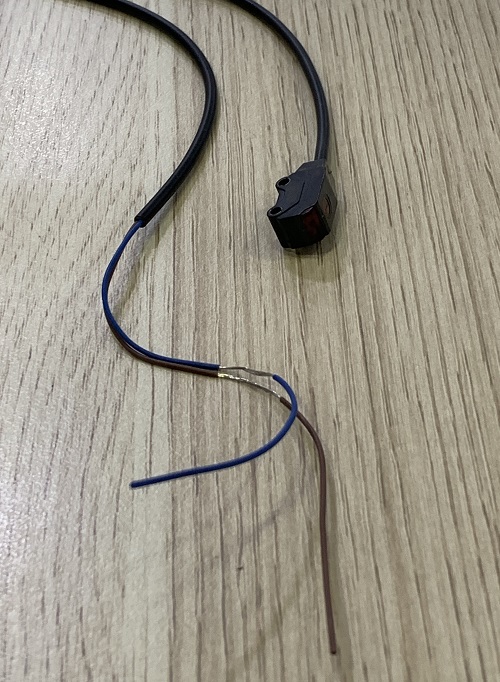

Cảm biến quang điện loại siêu nhỏ Autonics BTS1M-TDTL

1,503,700 VNĐ
Liên hệ 094 788 1820
Hãng sản xuất: Autonics
Dòng series: BTS Series
Danh mục sản phẩm: Cảm biến
Cảm biến quang điện chống dầu chịu dầu Autonics BTS1M-TDTL

Giới thiệu tổng quan:

Cảm biến quang điện series BTS là thiết bị lý tưởng cho các không gian hẹp và máy móc nhỏ gọn nhờ kích thước siêu mảnh và chiều rộng phần thân phát hiện chỉ 7.2mm. Series BTS tích hợp bộ khuếch đại, giúp phát hiện các vật thể có kích thước nhỏ, như dây dẫn bằng kim loại hoặc linh kiện chip bán dẫn. Ngoài ra, series BTS sở hữu cấu trúc bảo vệ IP67 và giá đỡ lắp đặt bằng thép không gỉ, có khả năng phát hiện vượt trội và ổn định trong các điều kiện môi trường khác nhau.

Tính năng chính:


Kích thước siêu mảnh chỉ 7.2mm
W7.2×H18.6×L9.5mm(loại xuyên tia)
W7.2×H24.6×L10.8mm(loại phản xạ phản xạ, loại phản xạ hội tụ)
Phát hiện đối tượng siêu nhỏ
loại xuyên tia(BTS1M): Ø2mm
Loại phản xạ(BTS200): Ø2mm(ở khoảng cách xa 100mm) Loại phản xạ hội tụ(BTS15/BTS30): Ø0.15mm(ở khoảng cách xa 10mm)
Khoảng cách phát hiện tối đa: 1m (loại thu phát)
Chỉ báo độ ổn định (đèn LED màu xanh lá cây) và chỉ báo hoạt động (đèn LED màu đỏ)
Giá đỡ bằng thép không gỉ 304
Cấu trúc bảo vệ IP67 (tiêu chuẩn IEC)

Thông số kỹ thuật Autonics BTS1M-TDTL:

Loại phát hiệnLoại thu phát
Khoảng cách phát hiện1m
Khoảng cách phát hiệnVật liệu đục min. Ø2mm
Nguồn sángLED đỏ(650nm)
Thời gian đáp ứngMax. 1ms
Nguồn cấp12-24VDC  ±10%(sóng P-P: max. 10%)
Dòng tiêu thụBộ phát/Bộ thu: Max. 20mA
Chế độ hoạt độngLight ON
Ngõ ra điều khiểnNPN mạch thu hở
Loại kết nốiLoại cáp(Ø2.5, 2m)
Môi trường_Ánh sáng xung quanhÁnh sáng mặt trời: Tối đa. 10.000lx,
Ánh sáng đèn huỳnh quang: Max. 3000lx
(ánh sáng nhận)
Môi trường_Nhiệt độ xung quanh-20 đến 55℃, bảo quản: -30 đến 70℃
Cấu trúc bảo vệIP67
Môi trường_Độ ẩm xung quanh35 đến 85%RH, bảo quản : 35 đến 85%RH
Độ trễMax. 5% khoảng cách phát hiện tối đa
Chất liệuVỏ: Acrylonitrile butadiene styrene, LED Cap: PA12, Lens cover: Polymethyl Methacrylate Acrylic
Phụ kiệnVỏ: Polybutylene terephthalate, phần phát hiện: Polymethyl methacrylate, giá đỡ: thép không gỉ 304,
bu-lông thép không gỉ (SWCH10A)
Trọng lượngXấp xỉ 65g(Xấp xỉ 40g)


Trọng lượng bao gồm bao bì. Trọng lượng trong ngoặc là trọng lượng thiết bị.
Nhiệt độ hoặc độ ẩm được đề cập trong mục Môi trường được đo ở điều kiện không đông đặc hoặc ngưng tụ.
Bán riêng: Khe (BTS1M-ST: Ø1)



Bảng chọn mã BTS Series:

BTS_BANG_CHON_MA

Kích thước BTS Series:

BTS_KICH_THUOC
BTS_KICH_THUOC_2

Sơ đồ đấu dây:

BTS_SO_DO_DAU_DAY
