Cảm biến quang điện loại phát hiện PCB Autonics BJP100-BDT-P

1,470,700 VNĐ
Liên hệ 094 788 1820
Hãng sản xuất: Autonics
Dòng series: BJP Series
Danh mục sản phẩm: Cảm biến
Cảm biến quang điện loại phát hiện PCB Autonics BJP100-BDT-P

Giới thiệu tổng quan:

Cảm biến quang điện series BJP được tối ưu hóa để phát hiện bọ mạch in với chùm sáng chữ nhật có diện tích 30mm x 3 mm và phương pháp cảm biến ngăn chặn nền (BGS). Nhờ vào phương pháp PCBs, cảm biến có thể phát hiện chính xác và ổn định trong tất cả các môi trường như lỗ, bề mặt lồi lõm hay thậm chi thâm nhập dò tìm trên bảng điện. Cấu hình đơn giản, dễ thực hiện chỉ với hai cách cài đặt là đổi chế độ hoạt động và điều chỉnh khoảng cách phát hiện

Tính năng chính:

Chùm sáng có diện tích 30 mm x 3mm (trong khoảng cách 30 mm) giúp phát hiện PCBs trong tất cả các môi trường như lỗ, bề mặt lồi lõm và phát hiện lỗi trên các bo mạch.
Phương pháp ngăn chặn nền (BGS) hỗ trợ dò tìm ổn định bất kể là màu sắc, cấu hình hay bề mặt của vật.
Khoảng cách phát hiện: 10 đến 100 mm (khoảng cách điều chỉnh: 20 đến 100 mm)
Công tắc vặn thay đổi chế độ Light ON/ Dark ON
Thiết kế mạch chống phân cực và mạch bảo vệ quá dòng ngõ ra (ngắn mạch)
Cấu trúc bảo vệ IP65 (Tiêu chuẩn IEC)

Thông số kỹ thuật Autonics BJP100-BDT-P:

Loại phát hiệnLoại phản xạ BGS
Khoảng cách phát hiện10 đến 100mm
Nguồn sángLED đỏ(660nm)
Thời gian đáp ứngMax. 1.5ms
Nguồn cấp12-24VDC  ±10%(sóng P-P: max. 10%)
Dòng tiêu thụMax. 30mA
Điều chỉnh độ nhạyBộ điều chỉnh độ nhạy
Chế độ hoạt độngLight ON/Dark ON(cài đặt bằng công tắc)
Ngõ ra điều khiểnPNP mạch thu hở
Loại kết nốiLoại cáp(Ø3.5, 2m)
Môi trường_Ánh sáng xung quanhÁnh sáng mặt trời: Tối đa. 10.000lx,
Ánh sáng đèn huỳnh quang: Max. 3000lx
(ánh sáng nhận)
Môi trường_Nhiệt độ xung quanh-25 đến 55℃, bảo quản: -40 đến 70℃
Cấu trúc bảo vệIP65(tiêu chuẩn IEC)
Môi trường_Độ ẩm xung quanh35 đến 85%RH, bảo quản : 35 đến 85%RH
Chất liệuVỏ: polycarbonate+acrylonitrile butadiene styrene,
LED indicator: polycarbonate, phần phát hiện: polymethyl methacrylate
Phụ kiệnTuốc nơ vít điều chỉnh, giá đỡ A, bu lông M3: 2, đai ốc M3: 2
Trọng lượngXấp xỉ 105g(Xấp xỉ 50g)

Giấy trắng không bóng 100 × 100mm.
Trọng lượng bao gồm bao bì. Trọng lượng trong ngoặc là trọng lượng thiết bị.
Kích thước điểm chùm Xấp xỉ . 30 x 3 mm (chiều rộng x chiều cao, ở khoảng cách: 30 mm).
Độ bền nhiệt độ và độ ẩm được đo trong điều kiện môi trường không đông đặc hoặc ngưng tụ.

Bảng chọn mã BJP Series:

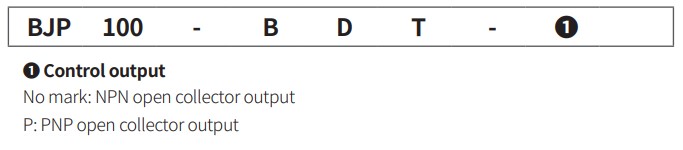

bjp-bang-chon-ma

Kích thước BJP Series:

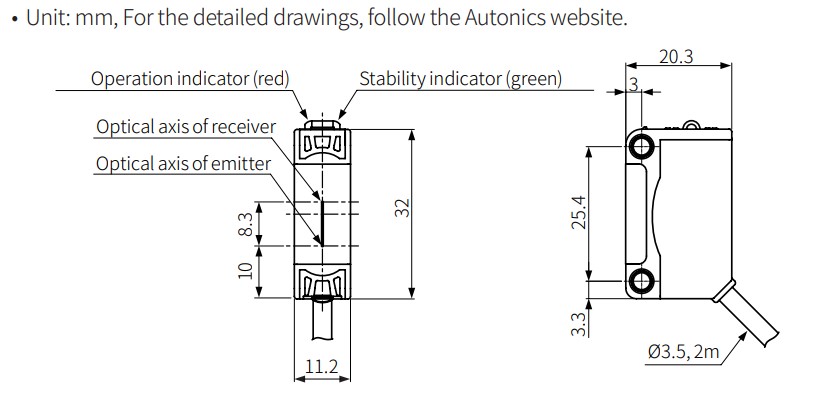

bjp-kich-thuoc-1

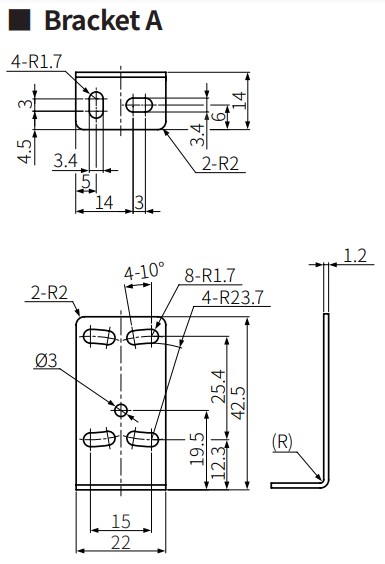

bjp-kich-thuoc-2

Sơ đồ đấu dây:

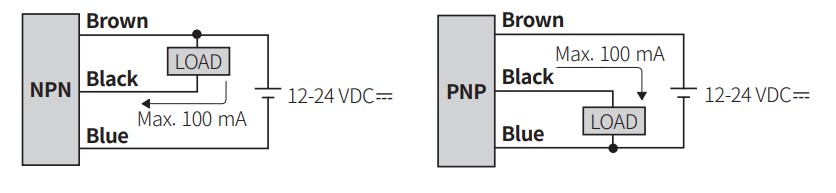

bjp-so-do-dau-day
