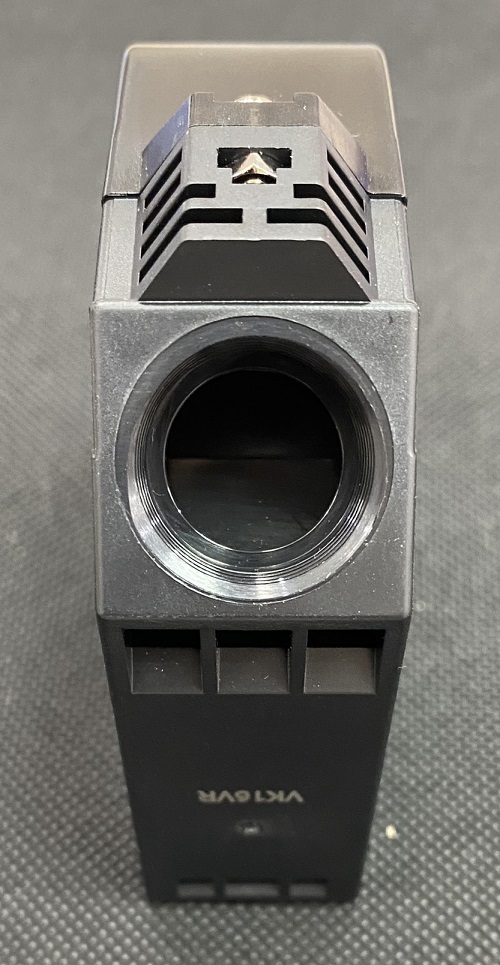

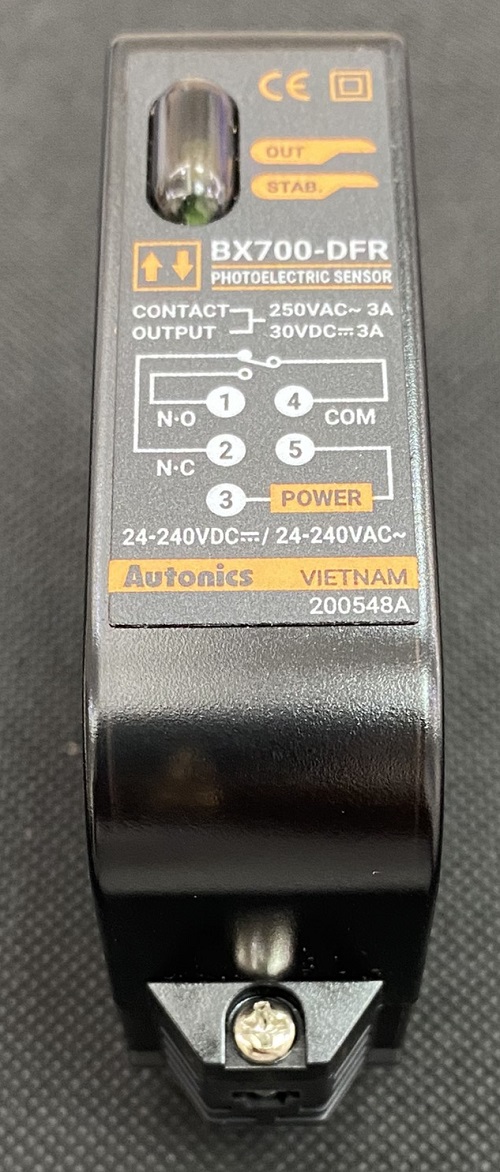

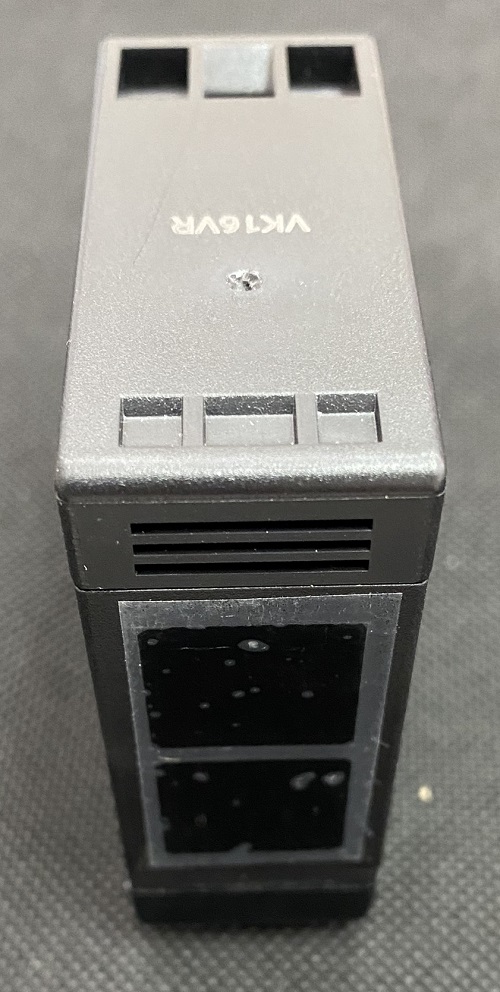

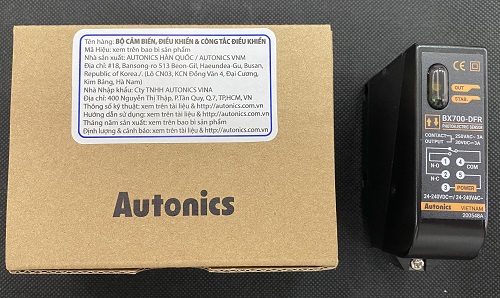

Cảm biến quang điện loại điện áp phổ thông AC DC Autonics BX700-DFR

1,570,800 VNĐ
Liên hệ 094 788 1820
Hãng sản xuất: Autonics
Dòng series: BX Series
Danh mục sản phẩm: Cảm biến
Cảm biến quang điện chống dầu chịu dầu Autonics BX700-DFR

Giới thiệu tổng quan:

Cảm biến quang điện series BX tích hợp bộ khuếch đại và nguồn cấp DC & AC/DC phổ thông với phạm vi cấp nguồn rộng 24-240 VAC / 24-240 VDC. Với chức năng định thời, cảm biến loại chân kết nối cho phép chuyển đổi giữa ON delay, OFF delay, và One-shot delay. Bộ điều chỉnh độ nhạy và chế độ hoạt động của series BX cho phép người dùng dễ dàng cài đặt cấu hình của thiết bị.

Tính năng chính:

Model điện áp AC/DC phổ thông (ngõ ra tiếp điểm relay)
Loại ngõ ra: tiếp điểm relay (loại AC/DC), NPN/PNP mạch thu hở (Loại DC)
Bộ điều chỉnh độ nhạy
Định thời : ON Delay, OFF Delay, One-shot Delay
Chức năng tự chẩn đoán (LED xanh sáng khi thiết bị ổn định)
Tích hợp mạch bảo vệ chống quá dòng và ngắn mạch ngõ ra (quá dòng)
Cấu trúc bảo vệ IP65 (Tiêu chuẩn IEC)

Thông số kỹ thuật Autonics BX700-DFR:

Loại phát hiệnLoại phản xạ khuếch tán
Khoảng cách phát hiện700mm
Khoảng cách phát hiệnVật liệu mờ, đục
Nguồn sángLED hồng ngoại (940nm)
Thời gian đáp ứngMax. 20ms
Nguồn cấp24-240VAC~ ±10% 50/60Hz, 24-240VDC  ±10%(sóng P-P: max. 10%)
Dòng tiêu thụMax. 3VA
Điều chỉnh độ nhạyBộ điều chỉnh độ nhạy
Chế độ hoạt độngLight ON/Dark ON(cài đặt bằng công tắc)
Ngõ ra điều khiểnRelay
Loại kết nốiLoại terminal block
Môi trường_Ánh sáng xung quanhÁnh sáng mặt trời: Max. 11,000lx,
Đèn huỳnh quang: Max. 3,000lx
(ánh sáng nhận)
Môi trường_Nhiệt độ xung quanh-20 đến 55℃, bảo quản: -25 đến 70℃
Cấu trúc bảo vệIP65
Môi trường_Độ ẩm xung quanh35 đến 85%RH, bảo quản : 35 đến 85%RH
Độ trễMax. 20% tại khoảng cách cài đặt định mức
Chất liệuVỏ, vỏ thấu kính: Polycarbonate, phần phát hiện: Acrylic, giá đỡ: Steel plate cold commercial,
bu-lông Steel chromium molybdenum, đai ốc: Steel chromium molybdenum
Phụ kiện_thông dụngDriver điều chỉnh, giá đỡ cố định, bu-lông, đai ốc
Trọng lượngXấp xỉ 115g

Khoảng cách phát hiện: Giấy trắng không bóng 200 × 200mm.
Tùy chọn ngõ ra điều khiển relay loại 1a.
Nhiệt độ hoặc độ ẩm được đề cập trong mục Môi trường được đo ở điều kiện không đông đặc hoặc ngưng tụ.
Trọng lượng bao gồm bao bì. Trọng lượng trong ngoặc là trọng lượng thiết bị.

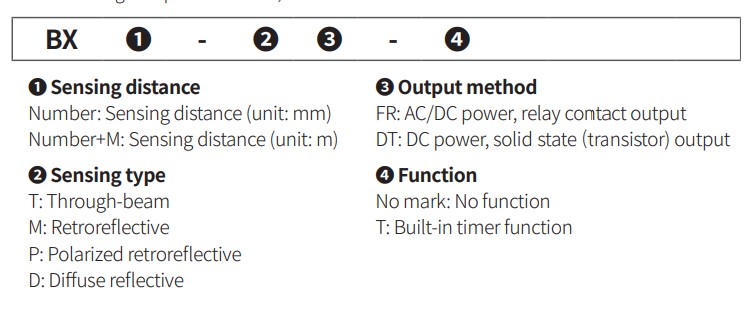

Bảng chọn mã BX Series:

bx-bang-chon-ma

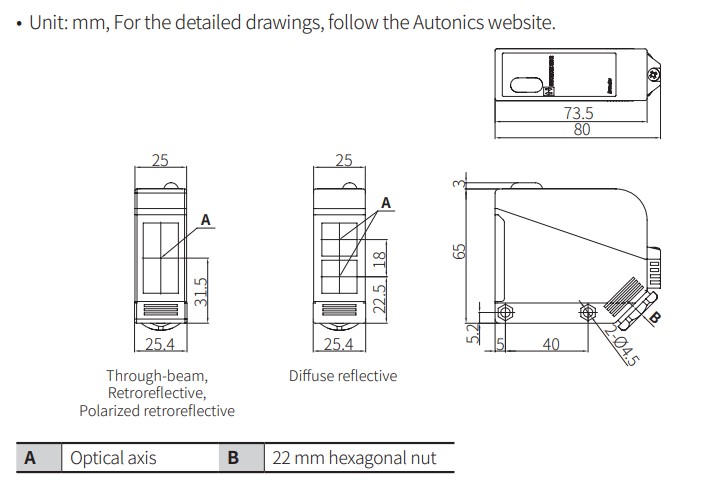

Kích thước BX Series:

bx-kich-thuoc-1
bx-kich-thuoc-2

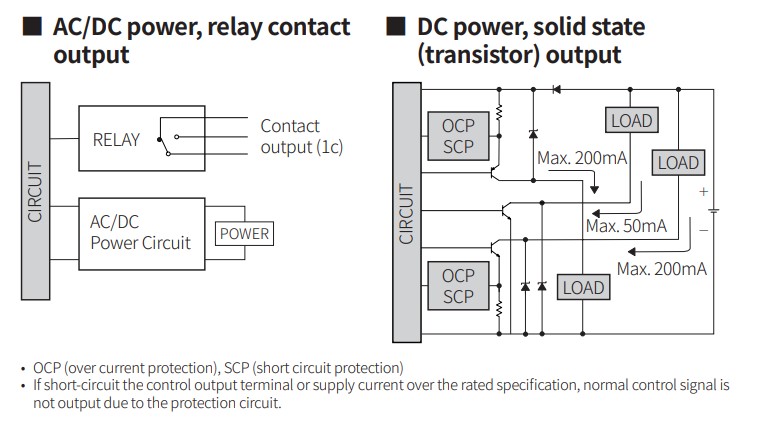

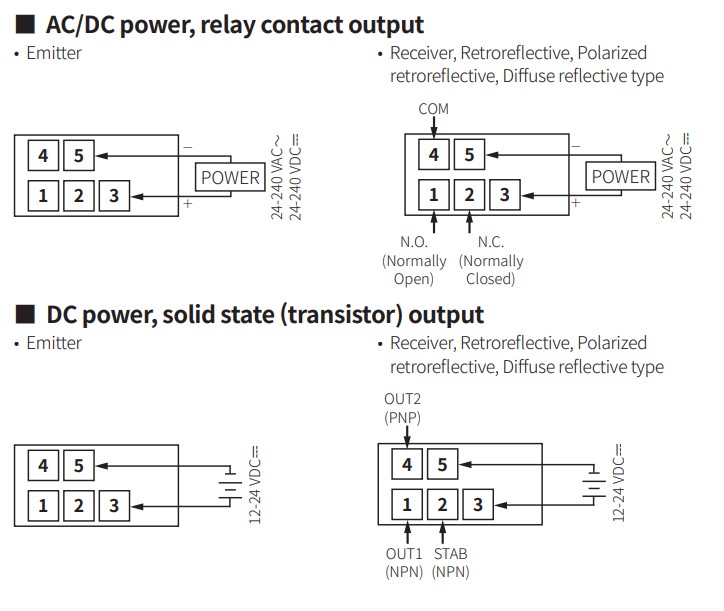

Sơ đồ đấu dây:

bx-so-do-dau-day
bx-so-do-dau-day2
