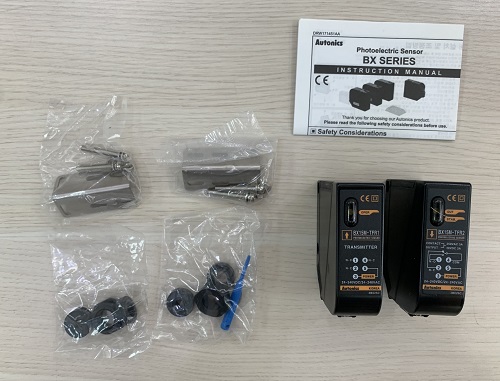

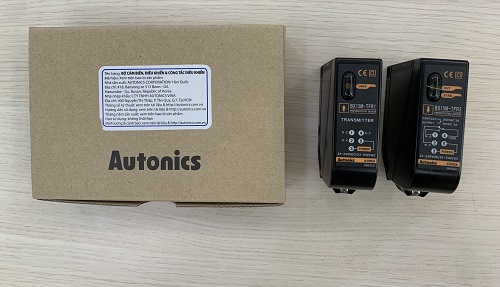

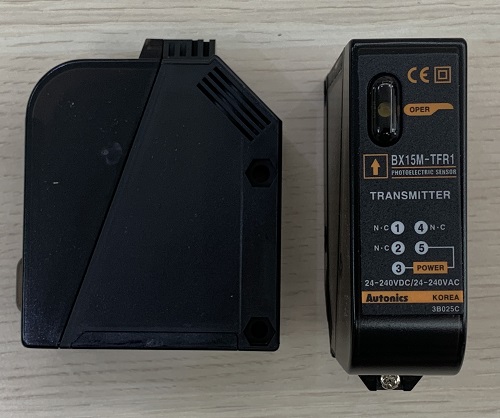

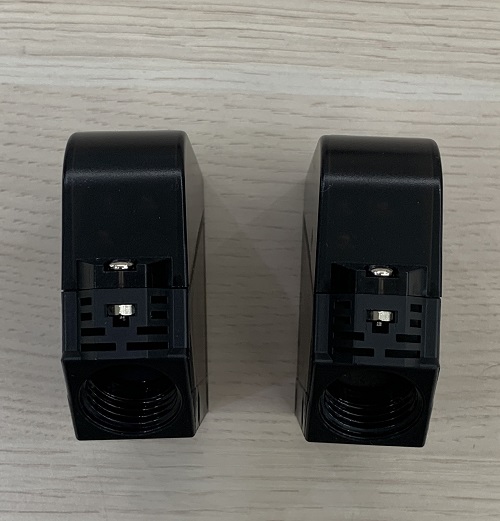

Cảm biến quang điện loại điện áp phổ thông AC DC Autonics BX15M-TFR
1,699,500 VNĐ
Liên hệ 094 788 1820
Cảm biến quang điện chống dầu chịu dầu Autonics BX15M-TFR
Loại ngõ ra: tiếp điểm relay (loại AC/DC), NPN/PNP mạch thu hở (Loại DC)
Bộ điều chỉnh độ nhạy
Định thời : ON Delay, OFF Delay, One-shot Delay
Chức năng tự chẩn đoán (LED xanh sáng khi thiết bị ổn định)
Tích hợp mạch bảo vệ chống quá dòng và ngắn mạch ngõ ra (quá dòng)
Cấu trúc bảo vệ IP65 (Tiêu chuẩn IEC)
Giới thiệu tổng quan:
Cảm biến quang điện series BX tích hợp bộ khuếch đại và nguồn cấp DC & AC/DC phổ thông với phạm vi cấp nguồn rộng 24-240 VAC / 24-240 VDC. Với chức năng định thời, cảm biến loại chân kết nối cho phép chuyển đổi giữa ON delay, OFF delay, và One-shot delay. Bộ điều chỉnh độ nhạy và chế độ hoạt động của series BX cho phép người dùng dễ dàng cài đặt cấu hình của thiết bị.Tính năng chính:
Model điện áp AC/DC phổ thông (ngõ ra tiếp điểm relay)Loại ngõ ra: tiếp điểm relay (loại AC/DC), NPN/PNP mạch thu hở (Loại DC)
Bộ điều chỉnh độ nhạy
Định thời : ON Delay, OFF Delay, One-shot Delay
Chức năng tự chẩn đoán (LED xanh sáng khi thiết bị ổn định)
Tích hợp mạch bảo vệ chống quá dòng và ngắn mạch ngõ ra (quá dòng)
Cấu trúc bảo vệ IP65 (Tiêu chuẩn IEC)
Thông số kỹ thuật Autonics BX15M-TFR:
| Loại phát hiện | Loại thu phát |
| Khoảng cách phát hiện | 15m |
| Khoảng cách phát hiện | Vật liệu đục min. Ø15mm |
| Nguồn sáng | LED hồng ngoại (850nm) |
| Thời gian đáp ứng | Max. 20ms |
| Nguồn cấp | 24-240VAC~ ±10% 50/60Hz, 24-240VDC ±10%(sóng P-P: max. 10%) |
| Dòng tiêu thụ | Bộ phát/Bộ thu: Max. 3VA |
| Điều chỉnh độ nhạy | Bộ điều chỉnh độ nhạy |
| Chế độ hoạt động | Light ON/Dark ON(cài đặt bằng công tắc) |
| Ngõ ra điều khiển | Relay |
| Loại kết nối | Loại terminal block |
| Môi trường_Ánh sáng xung quanh | Ánh sáng mặt trời: Max. 11,000lx, Đèn huỳnh quang: Max. 3,000lx (ánh sáng nhận) |
| Môi trường_Nhiệt độ xung quanh | -20 đến 55℃, bảo quản: -25 đến 70℃ |
| Cấu trúc bảo vệ | IP65 |
| Môi trường_Độ ẩm xung quanh | 35 đến 85%RH, bảo quản : 35 đến 85%RH |
| Chất liệu | Vỏ, vỏ thấu kính: Polycarbonate, phần phát hiện: Acrylic, giá đỡ: Steel plate cold commercial, bu-lông Steel chromium molybdenum, đai ốc: Steel chromium molybdenum |
| Phụ kiện_thông dụng | Driver điều chỉnh, giá đỡ cố định, bu-lông, đai ốc |
| Trọng lượng | Xấp xỉ 225g |
Tùy chọn ngõ ra tiếp điểm relay loại 1a.
Nhiệt độ hoặc độ ẩm được đề cập trong mục Môi trường được đo ở điều kiện không đông đặc hoặc ngưng tụ.
Trọng lượng bao gồm bao bì. Trọng lượng trong ngoặc là trọng lượng thiết bị.
Bảng chọn mã BX Series:
Kích thước BX Series:
Sơ đồ đấu dây:
