Cảm biến quang điện chống dầu chịu dầu Autonics BJR3M-PDT-C-P-F

2,707,100 VNĐ
Liên hệ 094 788 1820
Hãng sản xuất: Autonics
Dòng series: BJR Series
Danh mục sản phẩm: Cảm biến
Cảm biến quang điện chống dầu chịu dầu Autonics BJR3M-PDT-C-P-F

Giới thiệu tổng quan:

BJR series là cảm biến quang điện loại chống dầu/chịu dầu được thiết kế chuyên biệt cho các môi trường sử dụng dầu cắt gọt kim loại và các dầu bôi trơn trong ngành công nghiệp ô tô và máy công cụ. BJS series có khoảng cách phát hiện dài trên 15m (loại thu phát) với chức năng loại bỏ bề mặt gương (Mirror Surface Rejection) và chống nhiễu, cho phép thiết bị vận hành ổn định và mượt mà. Lỗ gắn được thiết kế bằng đai ốc kim loại, cho phép lắp đặt dễ dàng bằng bu lông M3 và dễ dàng bảo trì ngay cả khi tiếp xúc với các loại dầu khác nhau.

Tính năng chính:

BJR (Loại chống dầu): có lớp phủ đặc biệt giúp không thấm dầu, không cho dầu hoặc bụi bẩn thâm nhập vào sản phẩm
BJR-F (Loại chịu dầu): Hoạt động bình thường ngay cả khi bị dầu và bụ bẩn thâm nhập vào sản phẩm
Khoảng cách phát hiện dài:
Loại thu phát: 15m
Loại phản xạ khuếch tán: 1m
Loại phản xạ gương: 3m (MS-2S)
Chức năng loại bỏ bề mặt gương (Miror Surface Rejection) (loại phản xạ gương0
Kích thước nhỏ gọn: W 20 x H 32 x L 11 mm
Công tắc chuyển đổi chế độ hoạt động Light ON/Dark ON
Bộ điều chỉnh độ nhạy
Tích hợp mạch bảo vệ chống nối ngược cực nguồn và mạch bảo vệ quá dòng (ngắn mạch)
Chức năng ngăn ngừa giao thoa (trừ loại thu phát)
Khả năng chống nhiễu tối ưu và giảm thiểu ánh sáng chung quanh
Cấu trúc bảo vệ IP67(tiêu chuẩn IEC)
Loại chống dầu (BJR): Cấu trúc bảo vê chống dầu IP67G (Tiêu chuẩn JEM)
Loại chịu dầu (BJR-F): Cấu trúc bảo về chịu dầu IP67G (Tiêu chuẩn JEM)

Thông số kỹ thuật Autonics BJR3M-PDT-C-P-F:

Loại chống dầu/ chịu dầuOil proof type
Loại phát hiệnLoại phản xạ gương (tích hợp bộ khuếch đại)
Khoảng cách phát hiện3m
Khoảng cách phát hiệnVật liệu đục min. Ø75mm
Nguồn sángLED đỏ(660nm)
Thời gian đáp ứngMax. 1ms
Nguồn cấp10-30VDC  ±10%(dao động P-P: max. 10%)
Dòng tiêu thụMax. 30mA
Điều chỉnh độ nhạyBộ điều chỉnh độ nhạy
Chế độ hoạt độngLight ON/Dark ON(cài đặt bằng công tắc)
Ngõ ra điều khiểnPNP mạch thu hở
Loại kết nối
Môi trường_Ánh sáng xung quanhÁnh sáng mặt trời: Max. 11,000lx,
Đèn huỳnh quang: Max. 3,000lx
(ánh sáng nhận)
Môi trường_Nhiệt độ xung quanh-25 đến 60℃, bảo quản: -40 đến 70℃
Cấu trúc bảo vệIP67 (Tiêu chuẩn IEC), IP67G (Tiêu chuẩn JEM)
Môi trường_Độ ẩm xung quanh35 đến 85%RH, bảo quản : 35 đến 85%RH
Chất liệuVỏ: Acrylonitrile butadiene styrene, LED Cap: PA12, Lens cover: Polymethyl Methacrylate Acrylic
Phụ kiện_Thông dụng
Phụ kiện_Riêng lẻBộ phản xạ (MS-2S)
Trọng lượngXấp xỉ 75g(Xấp xỉ 6g)

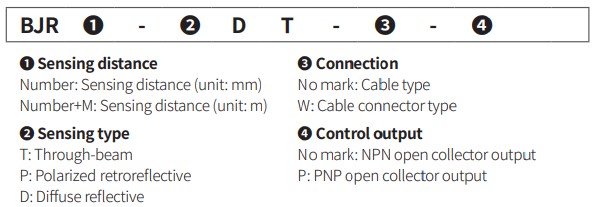

Bảng chọn mã BJR Series:

bjr-bang-chon-ma

Kích thước BJR Series:

bjr-kich-thuoc-1

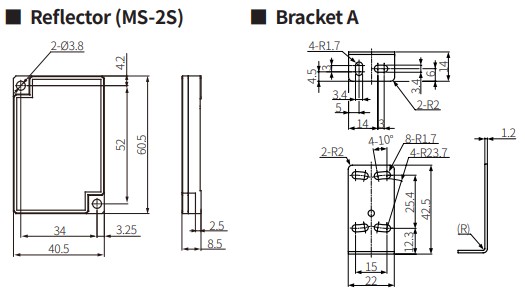

bjr-kich-thuoc-2

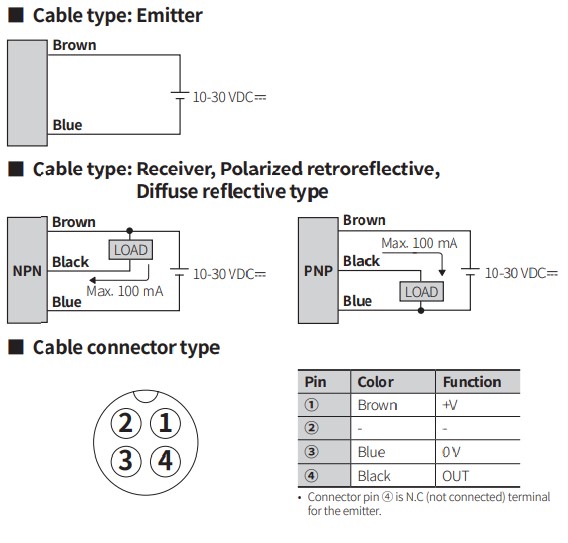

Sơ đồ đấu dây:

bjr-so-do-dau-day
