Cảm biến quang điện Autonics BS5-P1ML-P-U

Liên hệ
Liên hệ 094 788 1820
Hãng sản xuất: Autonics
Dòng series: BS5-P Series
Danh mục sản phẩm: Cảm biến
Cảm biến quang điện Autonics BS5-P1ML-P-U

Giới thiệu tổng quan:

   Cảm biến quang điện series BS5-P có khả năng phát hiện chính xác bất kể vật liệu, màu sắc hay độ phản xạ của vật. Series BS5-P vận hành bằng nút nhấn với độ bền cao (lên đến 5 triệu thao tác) hơn các công tắc cơ học truyền thống . Series BS5-P có 4 chỉ thị hoạt động (2 chỉ thị ở mặt bên, và 2 chỉ thị ở mặt chính diện) cho phép hiển thị trạng thái hoạt động tốt hơn và giá đỡ bằng thép không gỉ với độ bền cao, thuận tiện cho quá trình lắp đặt và sử dụng.

Tính năng chính:

Có khả năng phát hiện chính xác bất kể vật liệu, màu sắc hay độ phản xạ của vật.
Vận hành bằng nút nhấn với độ bền cao (lên đến 5 triệu thao tác).
Có 4 chỉ báo hoạt động (2 chỉ báo ở bên hông, và 2 chỉ báo ở mặt chính diện) cho phép hiển thị trạng thái hoạt động tốt hơn
Giá đỡ bằng thép không gỉ với độ bền cao.
Được tối ưu hóa để phát hiện sự dịch chuyển của tấm wafer bán dẫn (FOUP, FOSB,…)

Thông số kỹ thuật BS5-P1ML-P-U:

Phương thức hoạt độngLoại nút nhấn
Nút hoạt động_Vị trí dừng5.0±0.4mm
Nút hoạt động_Vị trí chuyển đổi ngõ ra4.0±0.5mm
Nút hoạt động_Vị trí giới hạn hoạt độngMax. 0mm
Nguồn sángLED hồng ngoại (940nm)
Nguồn cấp12-24VDC±10%(sóng P-P: max. 10%)
Dòng tiêu thụMax. 35mA
Tải hoạt độngMax. 3N(Max. 0.3kgf)
Chế độ hoạt độngLight ON(ngõ ra OFF khi nhấn nút)
Ngõ ra điều khiểnPNP mạch thu hở
Loại kết nốiLoại cáp(Ø3, 1m)
Chiều dài thânLoại tiêu chuẩn
Môi trường_Ánh sáng xung quanhĐèn huỳnh quang: Max. 1,000lx(ánh sáng nhận)
Môi trường_Nhiệt độ xung quanh-25 đến 70℃, bảo quản: -25 đến 70℃
Môi trường_Độ ẩm xung quanh35 đến 85%RH, bảo quản : 35 đến 85%RH
Cấu trúc bảo vệIP40
Ngõ vào bên ngoài_Đáp ứngMax. 1ms
Chất liệuVỏ: Polycarbonate + Glass fiber, Button: Polyoxymethylene, Sleeve: SUS304(thép không gỉ 304)
Trọng lượngKhoảng 50g (Khoảng 30g)

Chức năng phát hiện hoạt động khi nút được nhấn và nguồn sáng bị chặn.
Vị trí dừng: vị trí của nút khi không bị lực tác động, Vị trí chuyển đổi ngõ ra: vị trí ngõ ra chuyển ON / OFF, vị trí giới hạn hoạt động: vị trí của nút khi được nhấn hoàn toàn
BS5-P-nut-nhan
Tải hoạt động: Áp suất cần thiết để nhấn nút từ vị trí dừng sang vị trí chuyển đổi ngõ ra
Ngõ vào bên ngoài khi sử dụng chức năng TẮT bộ phát hoặc kiểm tra chức năng hoạt động ổn định.
Trọng lượng bao gồm bao bì. Trọng lượng trong ngoặc đơn là trọng lượng thiết bị.
Nhiệt độ hoặc độ ẩm được đề cập trong mục Môi trường biểu thị môi trường bị đóng băng hoặc ngưng tụ.

Bảng chọn mã BS5-P Series:

BS5-P-bang-chon-ma

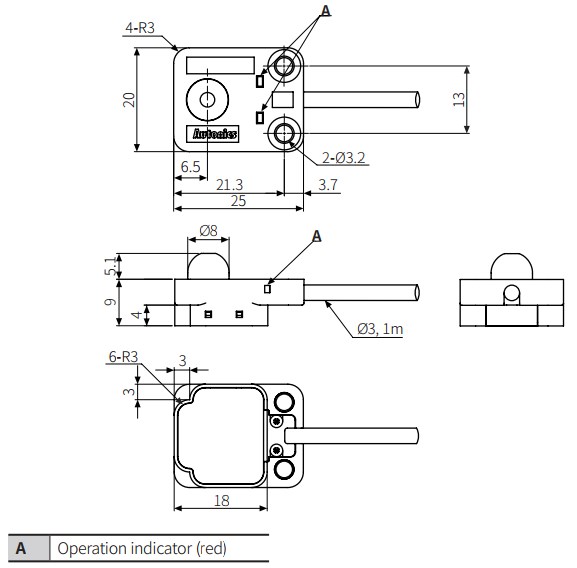

Kích thước BS5-P Series:

BS5-P-kich-thuoc

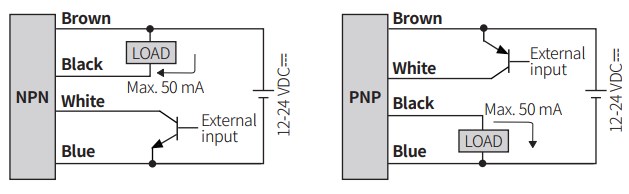

Sơ đồ kết nối:

BS5-P-so-do-ket-noi
