Cảm biến quang điện Autonics BH300-DDT
1,345,300 VNĐ
Liên hệ 094 788 1820
Cảm biến quang điện chống dầu chịu dầu Autonics BH300-DDT
Giới thiệu tổng quan:
Cảm biến quang điện series BH có thể được lắp đặt ở mặt trước của thiết bị bằng đai ốc M18 hoặc gắn ở mặt bên của thiết bị bằng vít và đai ốc M3. Series BH có thể cung cấp riêng lẻ hoặc đồng thời ngõ ra NPN và PNP cực thu hở thông qua sơ đồ đơn giản. Với cấu trúc bảo vệ IP67, series BH có thể hoạt động ổn định và không sai sót ngay cả trong môi trường ẩm ướt hoặc bụi bẩn.
Ngõ ra đồng thời NPN/PNP mạch thu hở
Khoảng cách phát hiện:
Loại thu phát: 20 m
Loại phản xạ gương: 4 m
Loại phản xạ khuếch tán: 1 m, 300 mm
Kích thước nhỏ gọn: W 14 mm × H 34.5 mm × L 28 mm
Chức năng Loại bỏ bề mặt gương (MSR) cho phép phát hiện ổn định các mục tiêu có tính phản xạ cao (chỉ loại phản xạ gương)
Tích hợp bộ điều chỉnh độ nhạy
Chuyển đổi chế độ hoạt động Light ON / Dark ON
Chỉ thị hoạt động (LED đỏ) và chỉ thị ổn định (LED xanh lá)
Mạch bảo vệ chống đảo ngược cực nguồn và mạch bảo vệ quá dòng (ngắn mạch)
Chức năng ngăn ngừa giao thoa (trừ loại thu phát)
Cấu trúc bảo vệ IP67 (tiêu chuẩn IEC)
Giới thiệu tổng quan:
Cảm biến quang điện series BH có thể được lắp đặt ở mặt trước của thiết bị bằng đai ốc M18 hoặc gắn ở mặt bên của thiết bị bằng vít và đai ốc M3. Series BH có thể cung cấp riêng lẻ hoặc đồng thời ngõ ra NPN và PNP cực thu hở thông qua sơ đồ đơn giản. Với cấu trúc bảo vệ IP67, series BH có thể hoạt động ổn định và không sai sót ngay cả trong môi trường ẩm ướt hoặc bụi bẩn.
Tính năng chính:
Lắp đặt tại mặt trước (đai ốc M18) hoặc lắp đặt tại mặt bên (ốc vít M3)Ngõ ra đồng thời NPN/PNP mạch thu hở
Khoảng cách phát hiện:
Loại thu phát: 20 m
Loại phản xạ gương: 4 m
Loại phản xạ khuếch tán: 1 m, 300 mm
Kích thước nhỏ gọn: W 14 mm × H 34.5 mm × L 28 mm
Chức năng Loại bỏ bề mặt gương (MSR) cho phép phát hiện ổn định các mục tiêu có tính phản xạ cao (chỉ loại phản xạ gương)
Tích hợp bộ điều chỉnh độ nhạy
Chuyển đổi chế độ hoạt động Light ON / Dark ON
Chỉ thị hoạt động (LED đỏ) và chỉ thị ổn định (LED xanh lá)
Mạch bảo vệ chống đảo ngược cực nguồn và mạch bảo vệ quá dòng (ngắn mạch)
Chức năng ngăn ngừa giao thoa (trừ loại thu phát)
Cấu trúc bảo vệ IP67 (tiêu chuẩn IEC)
Thông số kỹ thuật Autonics BH300-DDT:
| Loại phát hiện | Loại phản xạ khuếch tán |
| Khoảng cách phát hiện | 300mm |
| Nguồn sáng | LED đỏ(660nm) |
| Thời gian đáp ứng | Max. 1ms |
| Nguồn cấp | 12-24VDC ±10%(sóng P-P: max. 10%) |
| Dòng tiêu thụ | Max. 30mA |
| Điều chỉnh độ nhạy | Bộ điều chỉnh độ nhạy |
| Chế độ hoạt động | Light ON/Dark ON(cài đặt bằng công tắc) |
| Ngõ ra điều khiển | Ngõ ra đồng thời NPN, PNP mạch thu hở |
| Loại kết nối | Loại cáp(Ø4, 2.1m) |
| Môi trường_Ánh sáng xung quanh | Ánh sáng mặt trời: Max. 11,000lx, Đèn huỳnh quang: Max. 3,000lx (ánh sáng nhận) |
| Môi trường_Nhiệt độ xung quanh | -25 đến 55℃, bảo quản: -40 đến 70℃ |
| Cấu trúc bảo vệ | IP67 |
| Môi trường_Độ ẩm xung quanh | 35 đến 85%RH, bảo quản : 35 đến 85%RH |
| Độ trễ | Max. 20% tại khoảng cách phát hiện |
| Chất liệu | Vỏ: Polycarbonates, LED indicator: Polycarbonates, phần phát hiện: Polymethyl methacrylate acrylic |
| Phụ kiện_thông dụng | Tua vít điều chỉnh, giá đỡ cố định, đai ốc cố định M18, nắp cố định, bu-lông M3, đai ốc M3 |
| Trọng lượng | Xấp xỉ 130g(Xấp xỉ 60g) |
Giấy trắng không bóng 100 × 100mm.
Trọng lượng bao gồm bao bì. Trọng lượng trong ngoặc là trọng lượng thiết bị.
Nhiệt độ hoặc độ ẩm được đề cập trong mục Môi trường được đo ở điều kiện không đông đặc hoặc ngưng tụ.

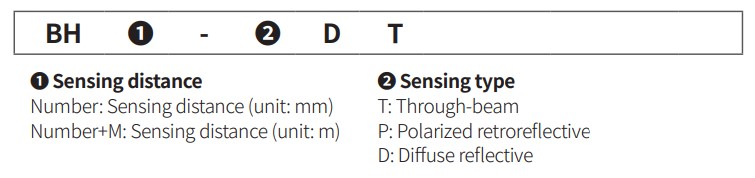

Bảng chọn mã BH Series:

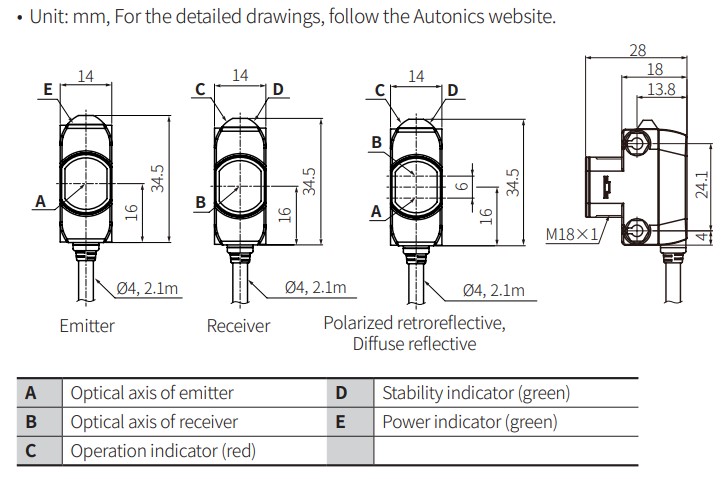

Kích thước BH Series:

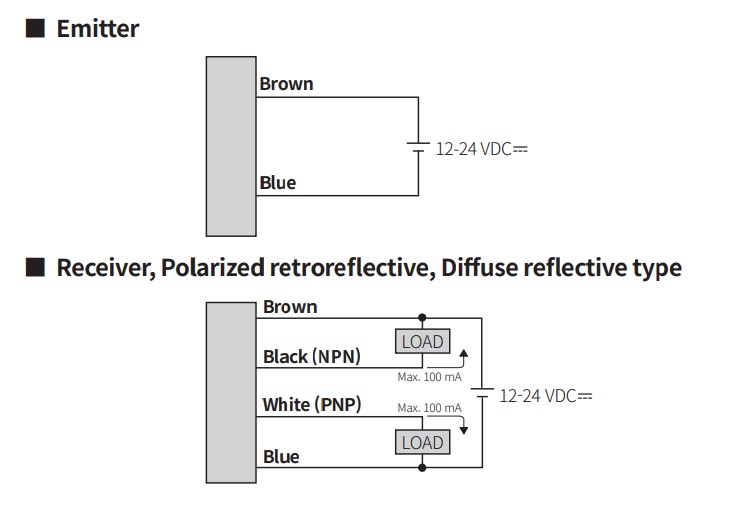

Sơ đồ đấu dây:
