Cảm biến mức chất lỏng Autonics BL13-TDT-P
1,934,900 VNĐ
Liên hệ 094 788 1820
Cảm biến quang điện chống dầu chịu dầu Autonics BL13-TDT-P
Giới thiệu tổng quan:
Cảm biến quang điện series BL có khả năng phát hiện sự có mặt hoặc vắng mặt của chất lỏng trong các ống trong suốt có đường kính từ 6 đến 13 mm và dày dưới 1 mm. Người dùng có thể dễ dàng chuyển đổi chế độ hoạt động Light ON và Dark ON. Với thiết kế nhỏ gọn và dễ lắp đặt, series BL là sự lựa chọn lý tưởng cho quá trình phát hiện chất lỏng trong các ống trong suốt mà không cần tiếp xúc trực tiếp.
Phát hiện sự hiện diện của chất lỏng trong các ống trong suốt (đường kính ngoài từ 6 đến 13 mm, dày <1 mm)
Kích thước nhỏ gọn: W 23 x H 14 x L 13 mm
Chuyển đổi chế độ hoạt động Light ON / Dark ON
Chỉ thị chế độ hoạt động [LED xanh lá] (Light ON: bật, Dark ON: tắt)
Chỉ thị trạng thái hoạt động [LED đỏ]
Mạch bảo vệ chống đảo ngược cực nguồn và quá dòng (ngắn mạch)
Giá đỡ bảo vệ (bán riêng) cho các ống Ø 12,7 mm (1/2 in)
Cấu trúc bảo vệ IP64 (tiêu chuẩn IEC)
Giới thiệu tổng quan:
Cảm biến quang điện series BL có khả năng phát hiện sự có mặt hoặc vắng mặt của chất lỏng trong các ống trong suốt có đường kính từ 6 đến 13 mm và dày dưới 1 mm. Người dùng có thể dễ dàng chuyển đổi chế độ hoạt động Light ON và Dark ON. Với thiết kế nhỏ gọn và dễ lắp đặt, series BL là sự lựa chọn lý tưởng cho quá trình phát hiện chất lỏng trong các ống trong suốt mà không cần tiếp xúc trực tiếp.
Tính năng chính:
Phát hiện mức chất lỏng trong các ống trong suốt mà không cần tiếp xúcPhát hiện sự hiện diện của chất lỏng trong các ống trong suốt (đường kính ngoài từ 6 đến 13 mm, dày <1 mm)
Kích thước nhỏ gọn: W 23 x H 14 x L 13 mm
Chuyển đổi chế độ hoạt động Light ON / Dark ON
Chỉ thị chế độ hoạt động [LED xanh lá] (Light ON: bật, Dark ON: tắt)
Chỉ thị trạng thái hoạt động [LED đỏ]
Mạch bảo vệ chống đảo ngược cực nguồn và quá dòng (ngắn mạch)
Giá đỡ bảo vệ (bán riêng) cho các ống Ø 12,7 mm (1/2 in)
Cấu trúc bảo vệ IP64 (tiêu chuẩn IEC)
Thông số kỹ thuật Autonics BL13-TDT-P:
| Loại phát hiện | Loại thu phát |
| Ống áp dụng | Sử dụng dải buộc: Ø6 đến 13mm, Sử dụng khung bảo vệ: ống 12.7mm (1/2 inch) trong suốt có độ dày 1mm (FEP (fluoroplastic) hoặc có độ trong suốt tương đương) |
| Khoảng cách phát hiện | Chất lỏng trong ống |
| Nguồn sáng | LED hồng ngoại(950nm) |
| Thời gian đáp ứng | Max. 2ms |
| Nguồn cấp | 12-24VDC ±10%(sóng P-P: max. 10%) |
| Dòng tiêu thụ | Max. 30mA |
| Chế độ hoạt động | Light ON/Dark ON(cài đặt bằng nút) |
| Ngõ ra điều khiển | PNP mạch thu hở |

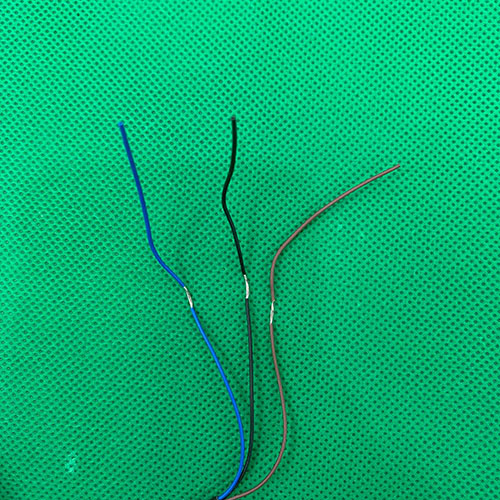

| Loại kết nối | Loại cáp(Ø2.5, 1m) |
| Môi trường_Ánh sáng xung quanh | Ánh sáng mặt trời/Đèn huỳnh quang: Max. 3,000lx for each(ánh sáng nhận) |
| Môi trường_Nhiệt độ xung quanh | 10 đến 55℃ |
| Cấu trúc bảo vệ | IP64 |
| Môi trường_Độ ẩm xung quanh | 35 đến 85%RH, bảo quản : 35 đến 85%RH |
| Chất liệu | Vỏ: Polycarbonate |
| Phụ kiện | Dải buộc: 2, Ống chống trượt: 2 |
| Trọng lượng | Xấp xỉ 50g(Xấp xỉ 13g) |
Không thể phát hiện chất lỏng có độ trong suốt thấp, có độ nhớt cao, hoặc nổi
Trọng lượng bao gồm bao bì. Trọng lượng trong ngoặc là trọng lượng thiết bị.
Nhiệt độ hoặc độ ẩm được đề cập trong mục Môi trường được đo ở điều kiện không đông đặc hoặc ngưng tụ.
Bảng chọn mã BL Series:
Kích thước BL Series:
Sơ đồ đấu dây:
