Cảm biến hình ảnh loại màu 0.4M Autonics VG-C04R-8E

58,386,900 VNĐ

Liên hệ 094 788 1820

Hãng sản xuất: Autonics

Dòng series: VG Series

Dạng cảm biến: Cảm biến hình ảnh

Danh mục sản phẩm: Cảm biến

Download:

31/08/2022Hướng dẫn cài đặt

Mô tả chi tiết

Cảm biến hình ảnh loại màu 0.4M (Tích hợp đèn trợ sáng) Autonics VG-C04R-8E

Tổng quan VG Series:

Cảm biến hình ảnh loại màu VG Series 0.4M sử dụng hình ảnh được chụp bởi thấu kính máy ảnh công nghiệp được tích hợp để xác định sự hiện diện, màu sắc, kích thước, hình dạng, hướng, hình mẫu và nhiều chi tiết khác của vật. Thiết kế được tích hợp với đèn LED, máy ảnh và thấu kính cho phép người dùng cài đặt và quản lý thiết bị dễ dàng hơn so với hệ thống thị giác. VG Series cũng sử dụng phương pháp màn trập điện tử (global shutter) để chụp được hình ảnh chính xác, và cảm biến có 13 chức năng kiểm tra cần thiết phù hợp cho nhiều mục đích sử dụng khác nhau. Hình ảnh chụp được cũng có thể được lưu trực tiếp về máy chủ FTP, nhờ đó người dùng có thể quản lý và phân tích riêng dữ liệu một cách riêng biệt.

Tính năng chính VG Series:

Cảm biến hình ảnh tích hợp đèn LED
Phương pháp màn trập điện tử giúp chụp ảnh chính xác nhờ giảm thiểu hiệu ứng nhòe của vật chuyển động
Tăng cường hiệu suất quang học với công nghệ chống nhiễu sáng
Nắp thấu kính gắn chặt cho phép sử dụng trong môi trường bụi bẩn hoặc rung động
Chức năng kiểm tra đa dạng: Phát hiện màu sắc, Vùng màu sắc, Đếm màu của vật thể, Canh chỉnh, Độ sáng, Độ tương phản, Diện tích, Cạnh, Hình dáng, Chiều dài, Góc, Đường kính, Đếm vật thể
Chức năng mô phỏng kiểm tra
Cài đặt đến 32 nhóm riêng biệt (64 điểm kiểm tra cho mỗi nhóm)
Lưu dữ liệu vào máy chủ FTP
Cung cấp phần mềm cảm biến hình ảnh miễn phí (Vision Master): chức năng mô phỏng kiểm tra, quản lý các thông số và nhóm, giám sát kết quả kiểm tra, gửi dữ liệu đến FTP, hỗ trợ đa ngôn ngữ...
Cấu trúc bảo vệ IP67 (tiêu chuẩn IEC)

Thông số kỹ thuật VG-C04R-8E:

Khoảng cách phát hiện tối thiểu	50mm
Nguồn cấp	24VDC ±10%
Kiểm tra_Vật kiểm tra	Alignment, brightness, contrast, area, edge, length, angle, diameter, object counting, color identification, area of color, object of color counting
Kiểm tra_Nhóm hoạt động	32
Kiểm tra_Kiểm tra đồng thời	64
Kiểm tra_Khung ảnh mỗi giây	Tối đa 60 khung hình / giây
Chụp ảnh_Bộ lọc hình ảnh	Tiền xử lý, bộ lọc ngoài (bộ lọc màu, bộ lọc phân cực)
Chụp ảnh_Yếu tố hình ảnh	1/3 inch color CMOS
Chụp ảnh_Độ phân giải	752×480 pixel
Chụp ảnh_Khung ảnh mỗi giây	Tối đa 60 khung hình / giây
Chụp ảnh_Màn trập	Màn trập điện tử
Chụp ảnh_Thời gian phơi sáng	20 đến 10,000㎲
Đèn_Phương pháp ON/OFF	Xung
Đèn_Màu sắc	Đỏ
Chế độ kích hoạt	Kích hoạt bên ngoài, kích hoạt bên trong, kích hoạt tự do
Ngõ vào_Tín hiệu	Ngõ vào định mức 24VDC (± 10%)
Ngõ vào_Loại	Ngõ vào kích hoạt bên ngoài (TRIG), ngõ vào bộ mã hóa (IN2, IN3), thay đổi nhóm hoạt động (IN0 thành IN3)
Ngõ ra_Tín hiệu	Ngõ ra mạch thu hở NPN hoặc PNP Max. 24VDC 50mA, điện áp dư: max. 1.2VDC
Ngõ ra_Loại	Ngõ ra điều khiển (OUT0 đến OUT3): hoàn thành kiểm tra, kết quả kiểm tra, kích hoạt đèn bên ngoài, báo thức, máy ảnh bận
Ngõ ra_Truyền tải FTP	Khả thi
Mạch bảo vệ	Mạch bảo vệ ngắn mạch ngõ ra dòng
Bộ chỉ thị	Chỉ thị nguồn (POWER), chỉ thị kết nối Ethernet (LINK), chỉ thị truyền (PASS): Đèn LED xanh Chỉ thị truyền dữ liệu (DATA): Đèn LED cam Đèn báo lỗi (FAIL): LED đỏ
Điện trở cách điện	Trên 20MΩ (tại mức sóng kế 500VDC)
Độ bền điện môi	500VAC~ 50/60Hz trong 1 phút.
Va chạm	300m/s² (khoảng 30G) theo từng hướng X, Y, Z trong 3 lần
Môi trường_Nhiệt độ xung quanh	0 đến 45 ℃, bảo quản: -20 đến 70 ℃
Môi trường_Độ ẩm xung quanh	35 đến 85%RH, bảo quản : 35 đến 85%RH
Cấu trúc bảo vệ	IP67 (tiêu chuẩn IEC)
Chất liệu	Vỏ: nhôm, nắp ống kính / bộ điều chỉnh lấy nét: polycarbonate, cáp: polyurethane
Phụ kiện	Công cụ lắp ráp, giá đỡ A, vít lắp: 2
Bán riêng	Đèn, bộ lọc màu, bộ lọc phân cực, cáp I / O, cáp Ethernet, giá đỡ B, nắp bảo vệ
Trọng lượng	Khoảng 416g (khoảng 274g)

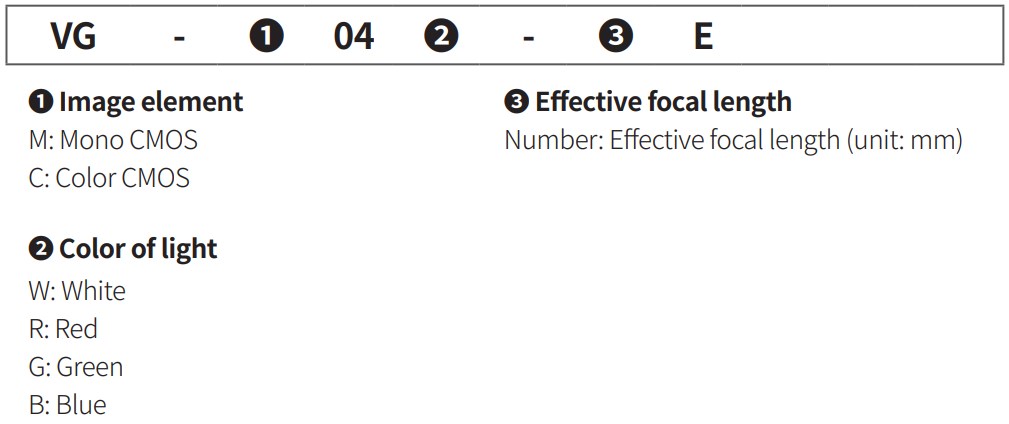

Bảng chọn mã VG Series:

Thành phần chức năng VG Series:

1. Nắp ống kính
2. Ống kính
3. Nắp đèn
4. Đèn LED
5. Đầu nối nguồn
6. Đầu nối Ethernet
7. Bộ điều chỉnh tiêu cự
8. Đèn báo

Kích thước VG Series:

Ứng dụng VG Series:

Máy ảnh thông minh được sử dụng để xác định số lượng thuốc, tình trạng đầy đủ hay thiếu thuốc hoặc các sai sót trong đóng gói vật tư y tế.
Máy ảnh thông minh được sử dụng để xác định thông tin in ấn ngày hết hạn sử dụng trên bao bì.
Máy ảnh thông minh dùng để đo đường kính của khối động cơ trong dây chuyền sản xuất.
Cảm biến hình ảnh được sử dụng để xác định tình trạng in trên các hộp đựng mỹ phẩm.
Cảm biến hình ảnh được sử dụng để xác định sự hiện diện hay thiếu của các bộ phận trong quá trình vận chuyển chất bán dẫn.
