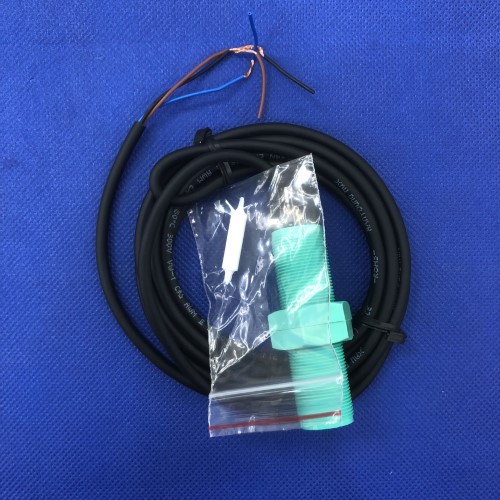

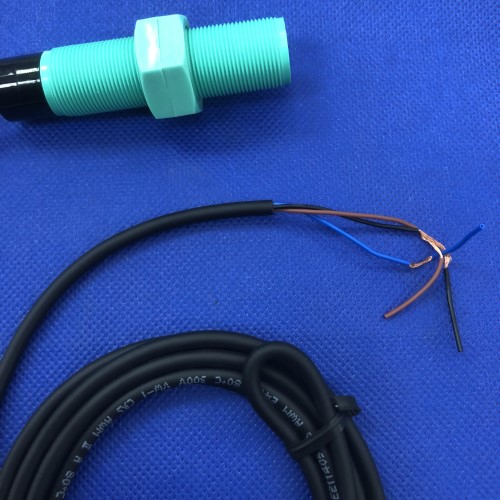

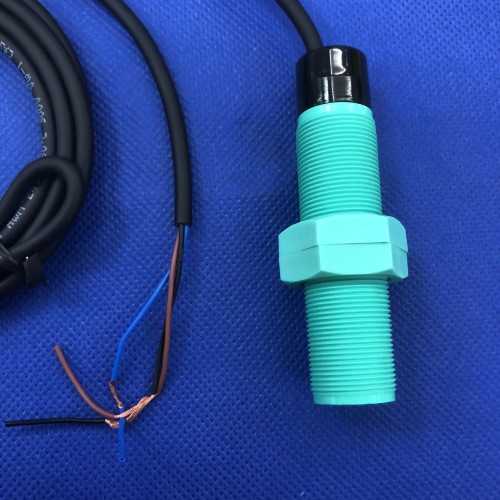

Cảm biến điện dung Hanyoung Tròn 3 dây CUP-18RP8NC

527,000 VNĐ
Liên hệ 094 788 1820
Hãng sản xuất: Hanyoung
Điện áp: 12-24VDC
Hình dạng: Tròn 3 dây
Dạng cảm biến: Cảm biến điện dung
Dòng series: CUP Series
Danh mục sản phẩm: Cảm biến

Thông số Cảm biến từ Hanyoung CUP-18RP8NC

  • Cảm biến điện dung
  • Hình dáng : tròn
  • Kích thước bề rộng : 18x18mm
  • Khoảng cách phát hiện : 8mm (tiêu chuẩn với :sắt)
  • Tín hiệu ngõ ra điều khiển : NPN/PNP
  • Trạng thái ngõ ra điều khiển : Thường mở/Thường đóng
  • Nguồn cấp: loại 3 dây 12-24VDC (10-30VDC) ; loại 2 dây 20 – 240VAC/DC
  • Tần số đáp ứng: DC 3 dây 50Hz, DC 2 dây 40Hz, AC 2 dây 20Hz
  • Chất liệu vỏ : nhựa PBT
  • Cấp độ bảo vệ: IP67 ( IEC Standard)
  • Nhiệt độ xung quanh: -25 đến 70℃, bảo quản: -30 đến 80℃
  • Độ ẩm xung quanh: 35 đến 95% RH, bảo quản: 35 đến 95% RH

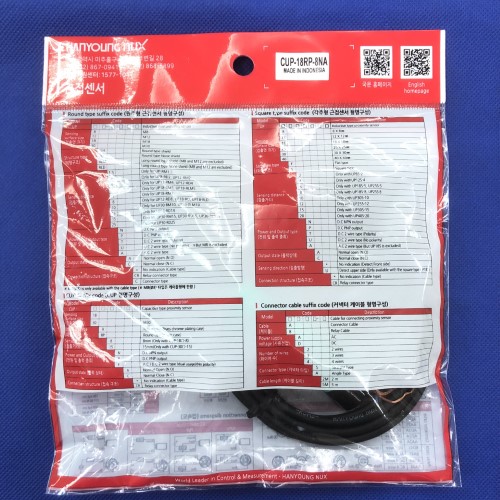

Thông tin đặt hàng

Kiểu

Mã hàng

Thông tin

CUP



Cảm biến từ loại tròn

Kích thước

18













18 X 18 mm

30













30 X 30 mm

Hình dạng

R











Tròn (thân đồng pha chrome)

RP











Tròn (thân nhựa)

Khoảng cách phát hiện

8









8 mm(duy nhất với 18S-8, UP25S-8)

15









   15mm (duy nhất với UP30S-15)

Tín hiệu ngõ ra

N







D.C NPN 3 dây

P







D.C PNP 3 dây

F







A.C/DC 2 dây (phân cực/không phân cực)

Trạng thái ngõ ra

A





Thường mở

C





Thường Đóng

Kiểu kết nối

*

Dạng cáp liền thân

CR

Dạng jack cắm



Kích thước sản phẩm 18x18x36



















Sơ đồ đấu dây









































Ứng dụng :

  • Ứng dụng xác định  vị trí trên thang máy, vị trí trên băng tải.
  • Phát hiện giới hạn của chuyển động có biên độ
  • Dùng tín hiệu để phản hồi tốc độ quay.
  • Nhận biết đa dạng các vật thể từ kim loại, gỗ, nhựa…. mà không cần tiếp xúc.
