Cảm Biến Áp Suất Dạng Số Hiển Thị Kép Autonics PSQ-BC1U-Rc1/8

6,872,800 VNĐ
Liên hệ 094 788 1820
Hãng sản xuất: Autonics
Dòng series: PSQ Series
Danh mục sản phẩm: Cảm biến
Cảm Biến Áp Suất Dạng Số Hiển Thị Kép Autonics PSQ-Rc1/8

Giới thiệu tổng quan:

   Cảm biến áp suất dạng số màn hình hiển thị kép PSQ có thể cùng lúc hiển thị PV and SV để đọc trạng thái dễ dàng hơn. Màn hinh LCD 12 đoạn có khả năng hiển thị các ký tự chữ số khác nhau để nhận dạng rõ ràng, và hiển thị chính (PV) có thể hiển thị bằng 3 màu khác nhau tùy thuộc vào trạng thái hoặc cấu hình. Cài đặt và cấu hình của nhiều cảm biến được thực hiện dễ dàng với chức năng cài đặt tham số sao chép và người dùng có thể chuyển đổi giữa NPN và PNP mở ra các tùy chọn đầu ra thông qua các thông số cài đặt cấu hình.

Tính năng chính:

※ Một cổng áp lực mới đã được thêm vào.
- Loại khí nén : R1/8, NPT1/8
- Loại chất lỏng : R1/4, NPT1/4, 9/16-18UNF, Rc1/8
Màn hình kép hiển thị đồng thời giá trị quá trình (PV) và giá trị điểm đặt (SV)
Hiển thị phụ (SV): giá trị đặt giá trị, đơn vị áp suất, hoặc hiển thị - OFF
Chuyển đổi giữa NPN và PNP mở ra các tùy chon đầu ra thông qua cấu hình tham số.
Màn hình chính 3 màu (PV) (RUN mode: xanh lá/ đỏ, chế độ cài đặt thông số: cam)
Màn hình LCD 12 đoạn có khả năng hiển thị nhiều ký tự chữ và số
Phạm vi đo (hợp chất): -100,0 đến 100,0 kPa / -100 đến 1000 kPa (theo mô hình)
Ngõ ra analog: điện áp (1-5 VDC), dòng điện (DC 4-20 mA)
Chức năng cài đặt sao chép thông số
Ngõ vào bên ngoài: Auton-Shift, Remote, Hold (chỉ dành cho model PSQ-C□CU-Rc1/8)
Chế độ kiểm soát đầu ra bắt buộc để xem xét và kiểm tra thiết bị
Độ phân giải màn hình: 0.1 kPa / 1 kPa (theo mô hình)
Kết nối đơn giản 1 chạm dễ dàng nối dây và bảo trì
Khóa mật khẩu cho các thông số cài đặt cấu hình

Thông số kỹ thuật PSQ-BC1U-Rc1/8:

Chất lỏng áp dụng(Loại chất lỏng) Khí, khí không ăn mòn và chất lỏng không ăn mòn thép không rỉ 316L
Hướng lắp đặt cổng áp suấtLắp mặt sau
Cổng áp suấtRc1/8
Loại kết nốiLoại cáp(Loại cáp: 3m)
Loại áp suấtÁp suất nén
Dải áp suất định mức-100 đến 1,000kPa
Đơn vị áp suất hiển thịMPa, kPa, kgf/cm², bar, psi, mmHg, inHg, mmH₂O
Ngõ ra điều khiểnChọn theo thông số cài đặt
Ngõ ra NPN mạch thu hở
Ngõ ra PNP mạch thu hở
Ngõ ra/ngõ vào tùy chọnChọn theo thông số cài đặt
Ngõ ra điện áp (1-5VDC )
Ngõ ra dòng (DC4-20mA)
Ngõ vào AUTO SHIFT, REMOTE ZERO, HOLD
Nguồn cấp12-24VDC  ±10%(sóng P-P: max. 10%)
Dòng tiêu thụMax. 50mA
Cấu trúc bảo vệIP65
Ngõ ra điều khiển_Độ trễMin. hiển thị interval
Ngõ ra điều khiển_Lỗi lặp lại± 0.2% F.S. ± khoảng hiển thị tối thiểu
Ngõ ra điều khiển_Thời gian đáp ứngChọn một trong các giá trị: 2.5ms, 5ms, 10ms, 25ms, 50ms, 100ms, 250ms, 500ms, 1,000ms, 5,000ms
Môi trường_Nhiệt độ xung quanh-10 đến 50℃, bảo quản: -20 đến 60℃
Môi trường_Độ ẩm xung quanh30 đến 80% RH, bảo quản: 30 đến 80% RH
Chất liệuVỏ mặt trước: Polycarbonate, Vỏ bánh răng: Polyamide 6, Cổng áp suất: Stainless steel 316L
Trọng lượngXấp xỉ 210g(Xấp xỉ 125g)

Thiết bị được thiết kế nguyên khối, dựa trên áp suất khí quyển 101.3kPa.
Trong chế độ ngõ ra độ trễ, đó là biến số.
Chọn giữa ngõ ra analog (điện áp hoặc dòng điện) và ngõ vào bên ngoài.
Trọng lượng bao gồm bao bì. Trọng lượng trong ngoặc là trọng lượng thiết bị.
Nhiệt độ hoặc độ ẩm được đề cập trong mục Môi trường được đo ở điều kiện không đông đặc hoặc ngưng tụ.

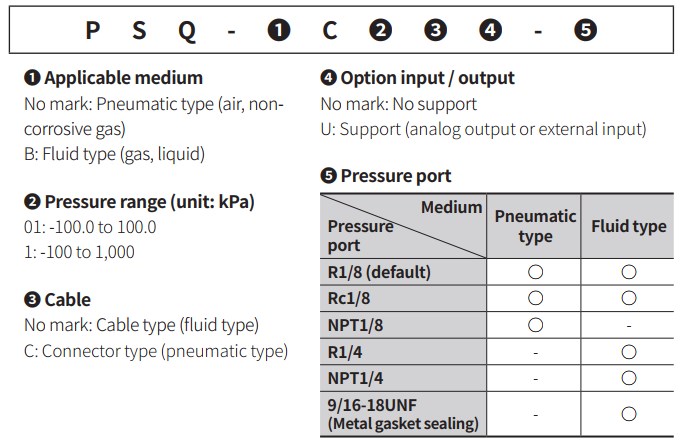

Bảng chọn mã PSQ Series:

PSQ-bang-chon-ma

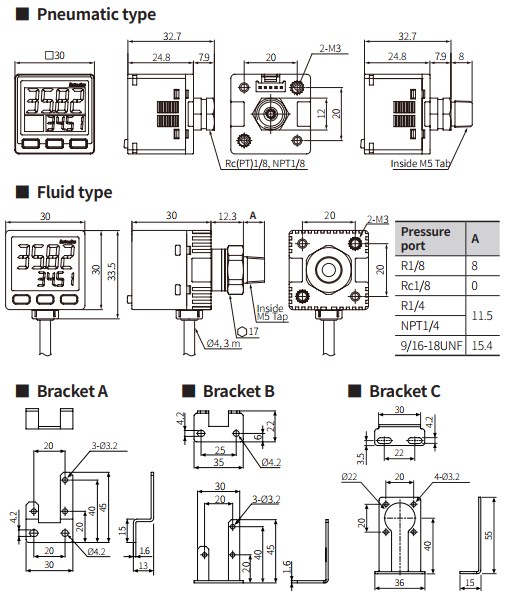

Kích thước PSQ Series:

PSQ-kich-thuoc

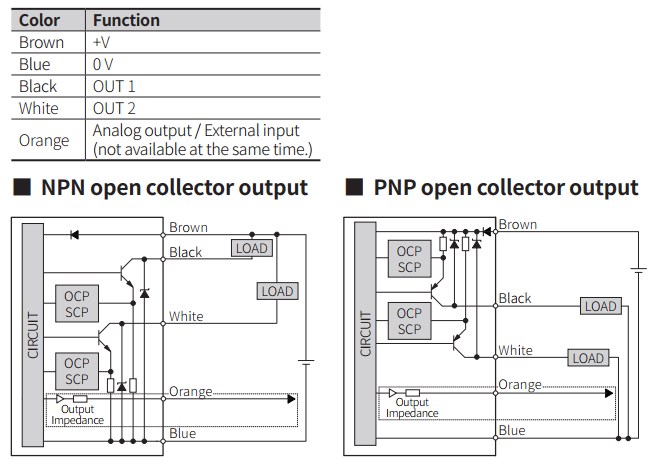

Sơ đồ đấu dây:

PSQ-so-do-ket-noi
