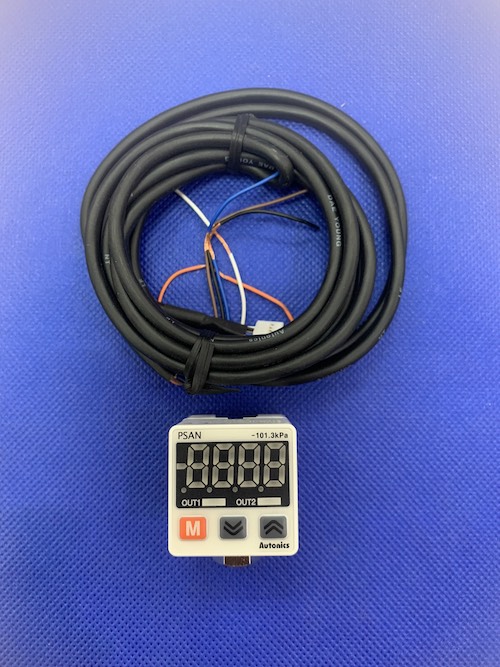

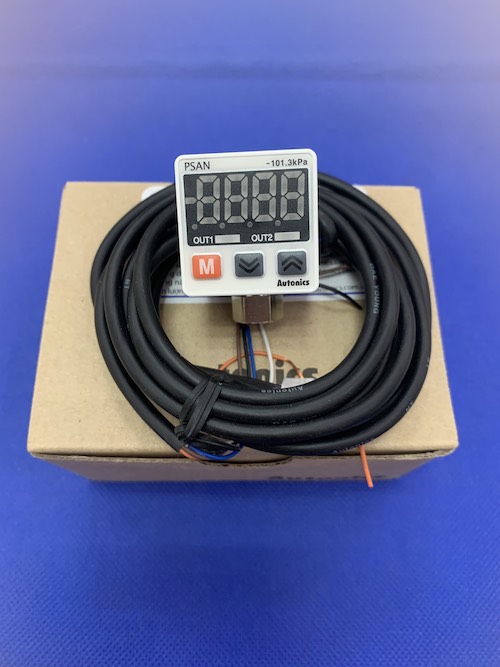

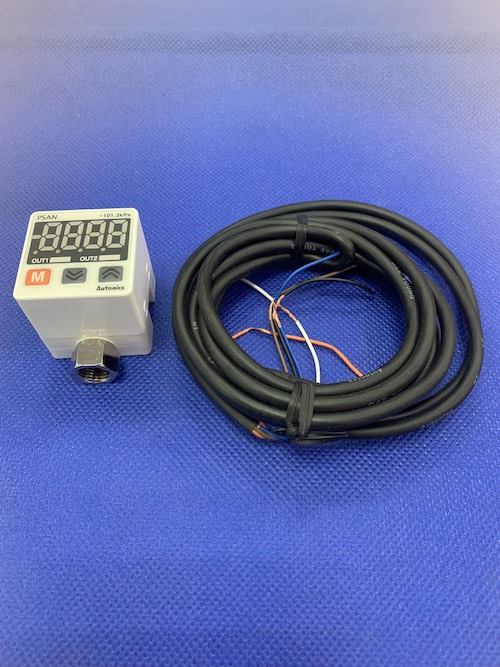

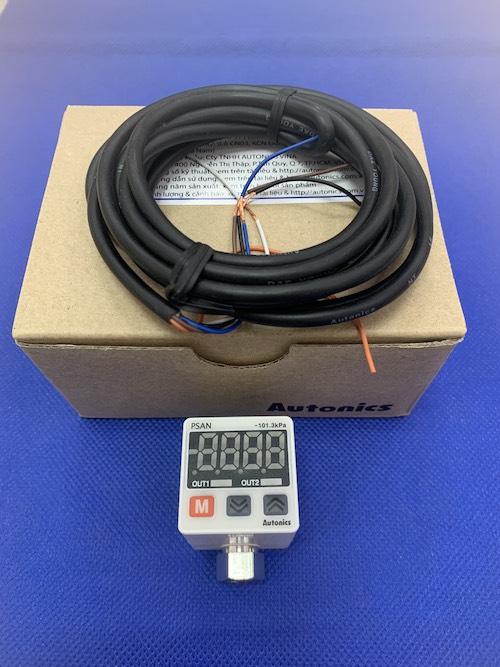

Cảm biến áp suất Autonics PSAN-V01CV-RC1/8

2,060,300 VNĐ

Liên hệ 094 788 1820

Hãng sản xuất: Autonics

Dòng series: PSAN Series

Danh mục sản phẩm: Cảm biến

Download:

23/03/2021Hướng dẫn cài đặt

Mô tả chi tiết

Cảm biến áp suất loại hiển thị dạng số PSAN-V01CV-RC1/8

Giới thiệu tổng quát:

Cảm biến áp suất loại hiển thị dạng số series PSAN có thể đo và hiển thị các loại áp suất khác nhau bao gồm cả khí, chất lỏng, và dầu. Series này có chức năng tự động điều chỉnh mức áp suất phù hợp khi có sự thay đổi của áp suất ban đầu, nhằm cung cấp giá trị ngõ ra ổn định và chính xác. Cảm biến cũng có các chức năng thân thiện với người dùng khác nhau bao gồm điều chỉnh điểm 0, giám sát giá trị cực đại và ngăn chặn sự dao động.

Các tính năng chính:

- Đo áp suất của khí, chất lỏng hoặc dầu (trừ các chất có thể ăn mòn thép không gỉ 304 / 316L).
- Chức năng điều chỉnh tự động: Khi áp suất ban đầu thay đổi, ngõ vào bên ngoài sẽ điều chỉnh mức áp suất sao cho phù hợp với sự thay đổi này (chỉ áp dụng đối với các model có chức năng giữ/điều chỉnh tự động).
- Chức năng giữ: giữ nguyên giá trị hiển thị hiện tại hoặc giá trị ngõ ra điều khiển.
- Chế độ kiểm soát ngõ ra bắt buộc để kiểm tra và bảo trì thiết bị.
- Dễ dàng đấu dây và bảo trì với giắc cắm 1 lần nhấn.
- Chức năng điều chỉnh điểm 0, chức năng giám sát giá trị đỉnh, chức năng ngăn ngừa dao động.

Thông số kỹ thuật PSAN-V01CV-RC1/8:

Chất lỏng áp dụng	(Loại khí nén) Khí, khí không ăn mòn
Hướng lắp đặt cổng áp suất	Lắp mặt sau
Cổng áp suất	RC1/8
Loại kết nối	Loại giắc cắm(Loại giắc cắm cáp: 2m)
Loại áp suất	Áp suất âm
Dải áp suất định mức	0.0 đến -101.3kPa
Đơn vị áp suất hiển thị	kPa, kgf/cm², bar, psi, mmHg, inHg, mmH₂O
Ngõ ra điều khiển	NPN mạch thu hở
Ngõ ra/ngõ vào tùy chọn	Ngõ ra điện áp (1-5VDC)
Nguồn cấp	12-24VDC ±10%(sóng P-P: max. 10%)
Dòng tiêu thụ	Loại ngõ ra điện áp: Max. 50mA Loại ngõ ra dòng: Max. 75mA
Cấu trúc bảo vệ	IP40
Ngõ ra điều khiển_Độ trễ	Min. hiển thị interval
Ngõ ra điều khiển_Lỗi lặp lại	± 0.2% F.S. ± khoảng hiển thị tối thiểu
Ngõ ra điều khiển_Thời gian đáp ứng	Tùy chọn 2.5ms, 5ms, 100ms, 500ms, 1000ms
Môi trường_Nhiệt độ xung quanh	-10 đến 50℃, bảo quản: -20 đến 60℃
Môi trường_Độ ẩm xung quanh	30 đến 80% RH, bảo quản: 30 đến 80% RH
Chất liệu	Vỏ mặt trước, mặt sau: Polycarbonate, Cổng áp suất: Nickel Plated Brass
Trọng lượng	Xấp xỉ 165g(Xấp xỉ 80g)

Bảng chọn mã hàng sản phẩm:

Kích thước sản phẩm:

Sơ đồ đấu dây sản phẩm:

Ứng dụng:

Cảm biến áp suất, động cơ bước 5 pha và động cơ, cảm biến photomicro, khối thiết bị đầu cuối giao diện và bảng logic được sử dụng trong quá trình kiểm tra màn hình LCD được sử dụng trong các thiết bị điện tử di động.
