Cảm biến áp suất Autonics PSA-V01P-RC1/8

Liên hệ
Liên hệ 094 788 1820
Hãng sản xuất: Autonics
Dạng cảm biến: Cảm biến áp suất
Điện áp: 12-24VDC
Hình dạng: Vuông
Danh mục sản phẩm: Cảm biến

CẢM BIẾN ÁP SUẤT AUTONICS PSA-V01P-RC1/8

Giới thiệu tổng quát sản phẩm:

  • Chất lỏng áp dụng : (Loại khí nén) Khí, khí không ăn mòn
  • Hướng lắp đặt cổng áp suất : Lắp mặt sau(3 hướng)
  • Cổng áp suất : Rc(PT)1/8
  • Loại kết nối : Loại cáp(Loại cáp: 2m)
  • Loại áp suất : Áp suất âm
  • Ngõ ra điều khiển_PNP mạch thu hở : PNP mạch thu hở
  • Nguồn cấp : 12-24VDC   ±10%(sóng P-P: max. 10%)
  • Dòng tiêu thụ : Max. 50mA
  • Cấu trúc bảo vệ : IP40

Thông số kỹ thuật sản phẩm:

Kiểu

Chi tiết

Chất lỏng áp dụng

(Loại khí nén) Khí, khí không ăn mòn

Hướng lắp đặt cổng áp suất

Lắp mặt sau(3 hướng)

Cổng áp suất

Rc(PT)1/8

Loại kết nối

Loại cáp(Loại cáp: 2m)

Loại áp suất

Áp suất âm

Dải áp suất định mức

0.0 đến -101.3kPa

Đơn vị áp suất hiển thị

kPa, kgf/cm², bar, psi, mmHg, inHg, mmH₂O

Ngõ ra điều khiển_PNP mạch thu hở

PNP mạch thu hở

Ngõ ra/ngõ vào tùy chọn

Ngõ ra điện áp (1-5VDC)

Nguồn cấp

12-24VDC   ±10%(sóng P-P: max. 10%)

Dòng tiêu thụ

Max. 50mA

Cấu trúc bảo vệ

IP40

Ngõ ra điều khiển_Độ trễ

1 chữ số cố định (2 số cho đơn vị psi)

Ngõ ra điều khiển_Lỗi lặp lại

± 0.2% F.S. ± 1 chữ số

Ngõ ra điều khiển_Thời gian đáp ứng

Tùy chọn 2.5ms, 5ms, 100ms, 500ms

Môi trường_Nhiệt độ xung quanh

-10 đến 50℃, bảo quản: -20 đến 60℃

Môi trường_Độ ẩm xung quanh

35 đến 85%RH, bảo quản : 35 đến 85%RH

Chất liệu

Vỏ mặt trước, mặt sau: Polycarbonate(insert glass), Cổng áp suất: die-cast(Zn)

Trọng lượng

Xấp xỉ 200g(Xấp xỉ 120g)

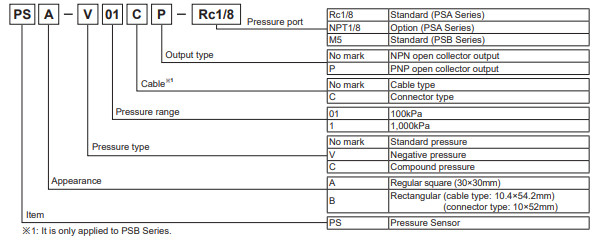

Bảng chọn mã hàng sản phẩm:

Kích thước sản phẩm

  • Dài 30mm
  • Rộng 30mm
  • Cao 38.5mm

Kích thước lỗ khoét mặt tủ:

Sơ đồ đấu dây sản phẩm:

Ứng dụng:
Cảm biến áp suất dùng để đo trong hệ thống lò hơi , thường được đo trực tiếp trên lò hơi. Khu vực này cần đo chính xác khá cao & phải chịu nhiệt độ cao

Các máy nên khí cũng cần phải đo áp suất để giới hạn áp suất đầu ra, tránh trường hợp quá áp dẩn đến hư hỏng & cháy nổ

Trên các trạm bơm nước cũng cần cảm biến áp suất để giám sát áp suất đưa về PLC hoặc biến tần để điều khiển bơm nước

Để điều áp hoặc điều khiển áp suất sau van điều khiển thì cảm biến áp suất đóng vai trò rất quan trọng vì sẽ ảnh hưởng trực tiếp áp suất đầu ra sau van điều khiển

Trên các xe cẩu thường có các ben thuỷ lực, yêu cầu giám sát các ben thuỷ lực này rất quan trọng vì sẽ ảnh hưởng đến lực kéo của ben . Vì thế họ luôn lắp cảm biến áp suất để giám sát áp suất trên các ben thuỷ lực này
