Bộ mã hóa vòng quay tuyệt đối phi 50mm loại quay nhiều vòng, có từ tính Autonics MGAM50S8-1013-B-F-S-24

6,468,000 VNĐ

Liên hệ 094 788 1820

Hãng sản xuất: Autonics

Dòng series: MGAM50 series

Danh mục sản phẩm: Bộ mã hóa vòng quay

Mô tả chi tiết

Bộ mã hóa vòng quay tuyệt đối phi 50mm loại quay nhiều vòng, có từ tính Autonics MGAM50S8-1013-B-F-S-24

Giới thiệu tổng quát:

Bộ mã hóa vòng quay tuyệt đối series MGAM50S có đường kính ngoài Ø50 mm và đường kính trục Ø8 mm. Series MGAM50S có khả năng hoạt động chính xác ngay cả trong điều kiện môi trường khắc nghiệt như sốc, rung, bụi bẩn hoặc ẩm ướt (so với bộ mã hoá quang học). Series MGAM50S có tổng độ phân giải lên đến 23 bit (8,388,608), trong đó quay một vòng 10 bit (1024 division) và quay nhiều vòng 13 bit (8,192 division), cung cấp giải pháp chính xác và tiết kiệm chi phí cho các ứng dụng công nghiệp.

Các tính năng chính:

Độ chính xác cao trong điều kiện môi trường khắc nghiệt như va chạm, chấn động, bụi bẩn, và ẩm ướt (so với bộ mã hóa vòng quay quang)
Tuổi thọ cao (so với bộ mã hóa vòng quay quang)
Mã ngõ ra: Binary
Giao diện ngõ ra: Parallel (Nối tiếp đồng bộ), SSI (Song song)
Tổng độ phân giải 23 bit (tương ứng với 8.388.608 division)
- Quay một vòng: 10 bit (1.024 division)
- Quay nhiều vòng: 13 bit (8.192 vòng)
Nguồn cấp: 12-24 VDC ±5%
Chức năng Báo động tràn (OVF)
Cấu trúc bảo vệ IP50 (Tiêu chuẩn IEC)

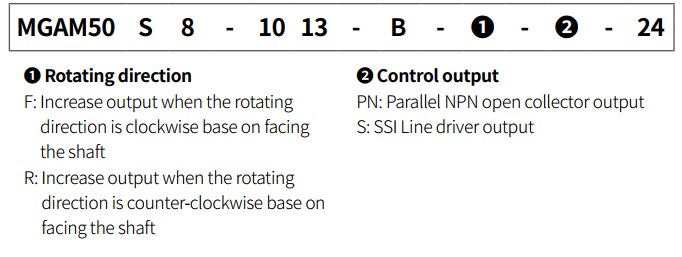

Thông số kỹ thuật MGAM50S8-1013-B-F-S-24

Đường kính ngoài trục	Ø8mm
Tần số đáp ứng tối đa	30kHz
Độ phân giải cho phép tối đa	3000rpm
Mô-men khởi động	Max. 70gf.cm(max. 0.0069N.m)
Độ phân giải	Một vòng: 1024-division, Nhiều vòng: 8192-vòng
Mã ngõ ra	mã nhị phân
Ngõ ra điều khiển	SSI(giao tiếp nối tiếp đồng bộ)
Hướng quay	CW
Nguồn cấp	12-24VDC±5%(sóng P-P: max. 5%)
Loại kết nối	Loại cáp trục
Thông số điện_Lỗi định vị_Ngõ ra	± 1-bit (LSB: bit kém quan trọng nhất)
Môi trường_Nhiệt độ xung quanh	-10 đến 70℃, bảo quản: -25 đến 85℃
Môi trường_Độ ẩm xung quanh	35 đến 85%RH, bảo quản : 35 đến 90%RH
Phụ kiện	giá đỡ, khớp nối
Trọng lượng	Xấp xỉ 391g(Xấp xỉ 261g)

Hiệu chỉnh số vòng quay bằng cách so sánh dữ liệu một vòng trước / sau khi tắt nguồn mà không đếm số vòng khi tắt nguồn.
Được sử dụng với điều kiện không xảy ra tình trạng vòng quá định mức do không có dữ liệu đa vòng nếu có bất kỳ vòng quay nào trên ± 90 ° so với vị trí khi nguồn điện tắt.
Khi bật / tắt thiết bị, có thể có lỗi ± 1-bit (LSB) tại vị trí hiện tại.
Chức năng cảnh báo OVF bật khi đếm nhiều vòng nằm ngoài phạm vi đếm (0 đến 8191 vòng quay).
Chức năng đếm nhiều vòng sẽ được thiết lập là「0 vòng quay」 khi đặt lại số lượt đếm.
Đối với model kiểu song song, hãy đảm bảo rằng vòng quay đáp ứng tối đa phải thấp hơn hoặc bằng vòng quay cho phép tối đa khi lựa chọn độ phân giải.
[Vòng quay đáp ứng tối đa (rpm) = Tần số đáp ứng tối đa / Độ phân giải × 60 giây]
Trọng lượng bao gồm bao bì. Trọng lượng trong ngoặc là trọng lượng thiết bị.
Độ bền được đo ở điều kiện môi trường không đông hoặc ngưng tụ.
