Bộ mã hóa vòng quay tuyệt đối 60mm, quay một vòng (Loại trục) Autonics ENP-100F-360-N

8,086,100 VNĐ
Liên hệ 094 788 1820
Hãng sản xuất: Autonics
Dòng series: ENP Series
Danh mục sản phẩm: Bộ mã hóa vòng quay
Bộ mã hóa vòng quay tuyệt đối 60mm, quay một vòng (Loại trục) Autonics ENP-100F-360-N

Giới thiệu tổng quát:

Bộ mã hoá vòng quay tuyệt đối series ENP có đường kính ngoài Ø60 mm và đường kính trục Ø10 mm. Series ENP có mã ngõ ra là BCD với độ phân giải lên đến 360 division. Series ENP là sự lựa chọn lý tưởng cho các ứng dụng công nghiệp đòi hỏi độ chính xác cao, bao gồm máy công cụ, robot, dệt, và hệ thống đỗ xe.

Các tính năng chính:

Vỏ Ø60 mm, trục cứng Ø10 mm
Mã ngõ ra: BCD
Độ phân giải đa dạng: lên đến 360 divisions
Nguồn cấp: 5 VDC ±5%, 12-24 VDC ±5%

Thông số kỹ thuật ENP-100F-360-N:

Đường kính ngoài trụcØ10mm
Tần số đáp ứng tối đa20kHz
Độ phân giải cho phép tối đa3600rpm
Mô-men khởi độngMax. 500gf.cm(max. 0.049N.m)
Độ phân giải360P/R
Mã ngõ ramã BCD
Loại ngõ raLogic âm(NPN)
Hướng quayCW
Ngõ ra điều khiểnNPN mạch thu hở
Nguồn cấp5VDC
Loại kết nốiLoại cáp trục
Cấu trúc bảo vệIP50
Môi trường_Nhiệt độ xung quanh-10 đến 70℃, bảo quản: -25 đến 85℃
Môi trường_Độ ẩm xung quanh35 đến 85%RH, bảo quản : 35 đến 90%RH
Phụ kiệnGiá đỡ cố định, khớp nối
Trọng lượngXấp xỉ 478g (400g)
Đảm bảo rằng vòng quay đáp ứng tối đa phải thấp hơn hoặc bằng vòng quay cho phép tối đa khi chọn độ phân giải.
[Vòng quay đáp ứng tối đa (rpm) = Tần số đáp ứng tối đa / Độ phân giải × 60 giây]
Trọng lượng bao gồm bao bì. Trọng lượng trong ngoặc là trọng lượng thiết bị.
Độ bền được đo ở điều kiện môi trường không đông hoặc ngưng tụ.

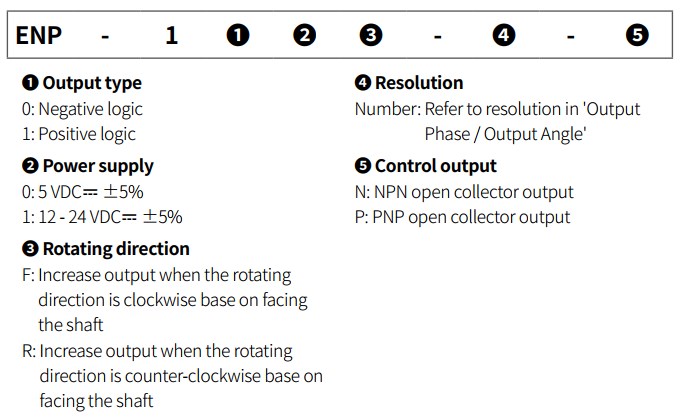

Bảng chọn mã hàng sản phẩm:

ENP-bang-chon-ma

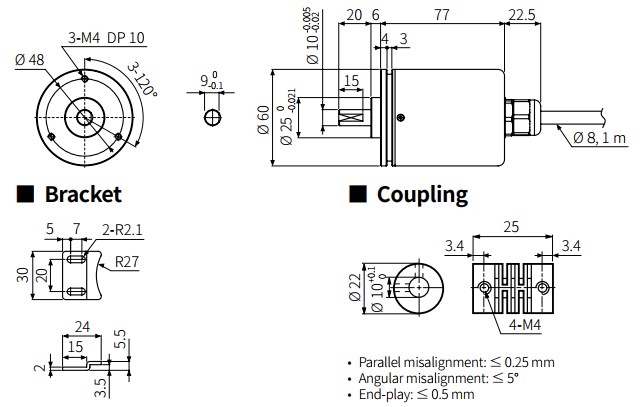

Kích thước sản phẩm:

ENP-kich-thuoc

Sơ đồ kết nối:

ENp-so-do-ket-noi
