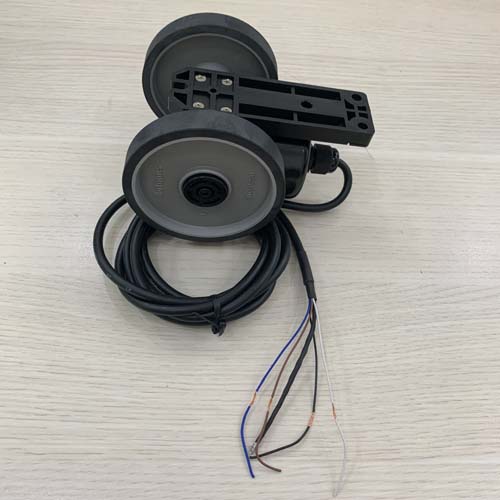

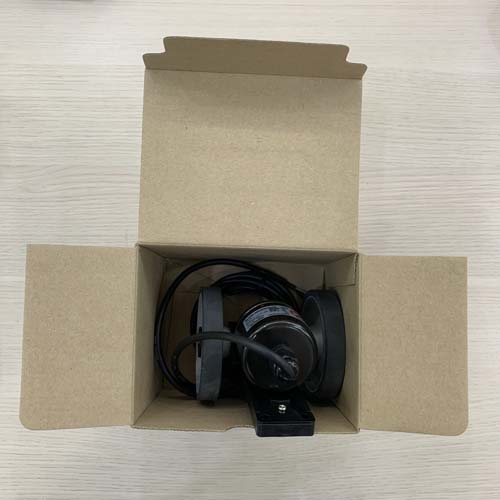

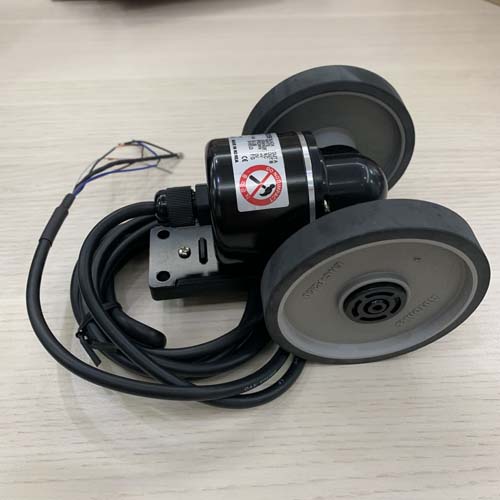

Bộ mã hóa vòng quay tương đối loại bánh xe Autonics ENC-1-2-N-24

3,103,100 VNĐ
Liên hệ 094 788 1820
Hãng sản xuất: Autonics
Dòng series: ENC Series
Danh mục sản phẩm: Bộ mã hóa vòng quay
Bộ mã hóa vòng quay tương đối loại bánh xe Autonics ENC-1-2-N-24

Giới thiệu tổng quát:

Bộ mã hóa vòng quay tương đối series ENC là sự lựa chọn lý tưởng để đo chiều dài hoặc tốc độ của vật chuyển động liên tục. Dạng sóng ngõ ra của khoảng cách đo được tỷ lệ thuận với đơn vị Đo lường Quốc tế (mét / inch). Series ENC có thể được sử dụng trong máy sản xuất bao bì, máy cán, máy dệt ...

Các tính năng chính:

Bộ mã hóa vòng quay loại bánh xe được sử dụng để đo chiều dài hoặc tốc độ di chuyển liên tục của vật thể
Sóng ngõ ra của khoảng cách đo được tỷ lệ thuận với Trọng lượng / Đo lường Quốc tế (mét / inch)
Nguồn cấp: 5 VDC ±5%, 12-24 VDC ±5%

Thông số kỹ thuật ENC-1-2-N-24:

Tần số đáp ứng tối đa180kHz
Độ phân giải cho phép tối đa5000rpm
Pha ngõ raA, B
Đường kính bánh xe250mm
Tỷ lệ bánh răng4:1
Số xung100
Đơn vị đo tối thiểu1cm
Ngõ ra điều khiểnNPN mạch thu hở
Nguồn cấp12-24VDC±5%(sóng P-P: max. 5%)
Loại kết nốiLoại cáp trục
Cấu trúc bảo vệIP50
Môi trường_Nhiệt độ xung quanh-10 đến 70℃, bảo quản: -25 đến 85℃
Môi trường_Độ ẩm xung quanh35 đến 85%RH, bảo quản : 35 đến 90%RH
Trọng lượngXấp xỉ 494g
Đảm bảo rằng vòng quay đáp ứng tối đa phải thấp hơn hoặc bằng vòng quay cho phép tối đa khi chọn độ phân giải.
[Vòng quay đáp ứng tối đa (rpm) = Tần số đáp ứng tối đa / Độ phân giải × 60 giây]
Trọng lượng bao gồm bao bì. Trọng lượng trong ngoặc là trọng lượng thiết bị.
Độ bền được đo ở điều kiện môi trường không đông hoặc ngưng tụ.

Bảng chọn mã hàng sản phẩm:

ENC-bang-chon-ma

Kích thước sản phẩm:

ENC-kich-thuoc

Sơ đồ kết nối:

ENC-so-do-ket-noi-ngo-vao
