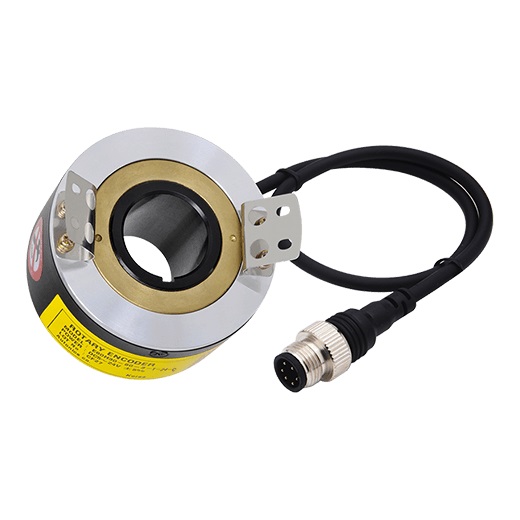

Bộ mã hóa vòng quay tương đối 80mm (Loại lỗ) Autonics E80H30-1024-3-N-24-C
6,188,600 VNĐ
Liên hệ 094 788 1820
Bộ mã hóa vòng quay tương đối 80mm (Loại lỗ) Autonics E80H30-1024-3-N-24-C
Lắp trực tiếp trên động cơ hoặc trục quay. Khớp nối không bắt buộc.
Độ phân giải đa dạng: 3200 xung/vòng
Nguồn cấp: 5 VDC ± 5%
Đảm bảo rằng vòng quay đáp ứng tối đa phải thấp hơn hoặc bằng vòng quay cho phép tối đa khi lựa chọn độ phân giải.
[Vòng quay đáp ứng tối đa (rpm) = Tần số đáp ứng tối đa / Độ phân giải × 60 giây]
Trọng lượng bao gồm bao bì. Trọng lượng trong ngoặc là trọng lượng thiết bị.
Độ bền được đo ở điều kiện môi trường không đông hoặc ngưng tụ.
Giới thiệu tổng quát:
Bộ mã hóa vòng quay tương đối series E80H có đường kính ngoài Ø80 mm và đường kính lỗ khoảng Ø30 mm hoặc Ø32 mm. Series E80H có khả năng đo chính xác góc, vị trí, tốc độ, gia tốc, và khoảng cách với các tùy chọn ngõ ra điều khiển khác nhau.Các tính năng chính:
Vỏ Ø80 mm, lỗ Ø30 mm / Ø32 mmLắp trực tiếp trên động cơ hoặc trục quay. Khớp nối không bắt buộc.
Độ phân giải đa dạng: 3200 xung/vòng
Nguồn cấp: 5 VDC ± 5%
Thông số kỹ thuật E80H30-1024-3-N-24-C:
| Đường kính trong trục | Ø30mm |
| Tần số đáp ứng tối đa | 200kHz |
| Độ phân giải cho phép tối đa | 3600rpm |
| Mô-men khởi động | Max. 200gf.cm(max. 0.0196N.m) |
| Độ phân giải | 1024P/R |
| Pha ngõ ra | A, B, Z |
| Ngõ ra điều khiển | NPN mạch thu hở |
| Nguồn cấp | 12-24VDC±5%(sóng P-P: max. 5%) |
| Loại kết nối | Loại giắc cắm xuyên tâm |
| Cấu trúc bảo vệ | IP50 |
| Môi trường_Nhiệt độ xung quanh | -10 đến 70℃, bảo quản: -25 đến 85℃ |
| Môi trường_Độ ẩm xung quanh | 35 đến 85%RH, bảo quản : 35 đến 90%RH |
| Phụ kiện | Giá đỡ lò xo |
| Trọng lượng | Xấp xỉ 560g |
[Vòng quay đáp ứng tối đa (rpm) = Tần số đáp ứng tối đa / Độ phân giải × 60 giây]
Trọng lượng bao gồm bao bì. Trọng lượng trong ngoặc là trọng lượng thiết bị.
Độ bền được đo ở điều kiện môi trường không đông hoặc ngưng tụ.
Bảng chọn mã hàng sản phẩm:
Kích thước sản phẩm:
Sơ đồ kết nối:
