Bộ mã hóa vòng quay tương đối 68mm (Loại trục) Autonics E68S15-1024-6-L-5

6,468,000 VNĐ

Liên hệ 094 788 1820

Hãng sản xuất: Autonics

Dòng series: E68 series

Danh mục sản phẩm: Bộ mã hóa vòng quay

Mô tả chi tiết

Bộ mã hóa vòng quay tương đối 68mm (Loại trục) Autonics E68S15-1024-6-L-5

Giới thiệu tổng quát:

Bộ mã hóa vòng quay tương đối series E68S có đường kính ngoài Ø68mm và đường kính trục Ø15mm. Series E68S có khả năng chịu tải hướng tâm lên đến 20kgf và tải hướng trục lên đến 10kgf, là sự lựa chọn lý tưởng cho các trục chính của máy công cụ. Series E68S sở hữu cấu trúc bảo vệ IP65 nhằm đảm bảo thiết bị hoạt động an toàn trong nhiều môi trường khác nhau.

Các tính năng chính:

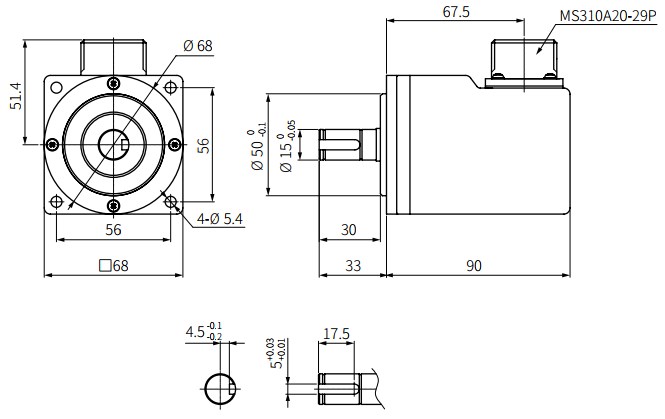

Thân Ø68 mm, lỗ Ø15 mm
Trục cường độ cao (tải trọng hướng tâm: 20 kgf, lực đẩy: 10 kgf)
Tần số đáp ứng 180 kHz
Loại giắc cắm xuyên tâm
Độ phân giải đa dạng: 500, 600, 1024 xung/vòng
Nguồn cấp: 5 VDC ± 5%
Cấu trúc bảo vệ IP65 (tiêu chuẩn IEC)

Thông số kỹ thuật E68S15-1024-6-L-5:

Đường kính trong trục	Ø15mm
Tần số đáp ứng tối đa	180kHz
Độ phân giải cho phép tối đa	6500rpm
Mô-men khởi động	Max. 1.5gf.cm(max. 0.147N.m)
Độ phân giải	1024P/R
Pha ngõ ra	A, A, B, B, Z, Z

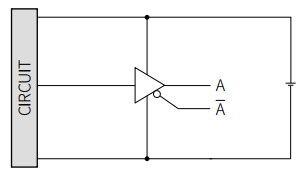

Ngõ ra điều khiển	Line Driver
Nguồn cấp	5VDC±5%(sóng P-P: max. 5%)
Loại kết nối	Loại giắc cắm xuyên tâm
Cấu trúc bảo vệ	IP65
Môi trường_Nhiệt độ xung quanh	-10 đến 70℃, bảo quản: -25 đến 85℃
Môi trường_Độ ẩm xung quanh	35 đến 85%RH, bảo quản : 35 đến 85%RH
Trọng lượng	Xấp xỉ 550g

Giắc cắm tiêu chuẩn: MS3102A20-29P
Đảm bảo rằng vòng quay đáp ứng tối đa phải thấp hơn hoặc bằng vòng quay cho phép tối đa khi lựa chọn độ phân giải.
[Vòng quay đáp ứng tối đa (rpm) = Tần số đáp ứng tối đa / Độ phân giải × 60 giây]
Trọng lượng bao gồm bao bì. Trọng lượng trong ngoặc là trọng lượng thiết bị.
Độ bền được đo ở điều kiện môi trường không đông hoặc ngưng tụ.
