Bộ mã hóa vòng quay tương đối 60 mm Autonics E60H20-1024-6-L-5

5,171,100 VNĐ

Liên hệ 094 788 1820

Hãng sản xuất: Autonics

Dòng series: E60 Series

Danh mục sản phẩm: Bộ mã hóa vòng quay

Download:

02/06/2021Hướng dẫn cài đặt

Mô tả chi tiết

Bộ mã hóa vòng quay tương đối 60mm Autonics E60H20-1024-6-L-5

Giới thiệu tổng quát:

Bộ mã hóa vòng quay tương đối series E60H có đường kính ngoài Ø60 mm và đường kính trong Ø20 mm. Series E60H có khả năng đo chính xác góc, vị trí, tốc độ, gia tốc, và khoảng cách. Series E60H có nhiều tùy chọn ngõ ra điều khiển khác nhau.

Các tính năng chính:

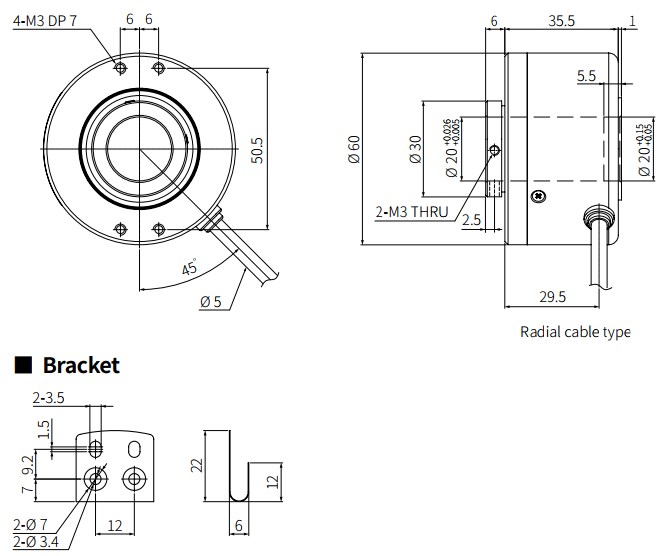

Vỏ Ø60 mm, lỗ Ø20 mm
Đo chính xác góc, vị trí, tốc độ, gia tốc và khoảng cách
Độ phân giải đa dạng: 1 đến 8000 xung/vòng
Đa dạng tùy chọn ngõ ra điều khiển
Nguồn cấp: 5 VDC ± 5%, 12-24 VDC ± 5%

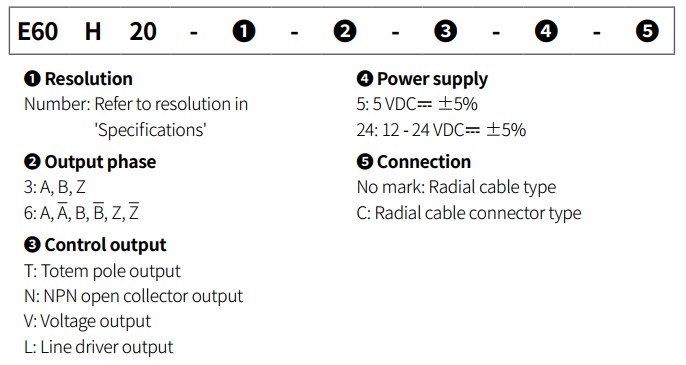

Thông số kỹ thuật E60H20-1024-6-L-5:

Đường kính trong trục	Ø20mm
Tần số đáp ứng tối đa	300kHz
Độ phân giải cho phép tối đa	6000rpm
Mô-men khởi động	Max. 150gf.cm(max. 0.0147N.m)
Độ phân giải	1024P/R
Pha ngõ ra	A, A-, B, B-, Z, Z-

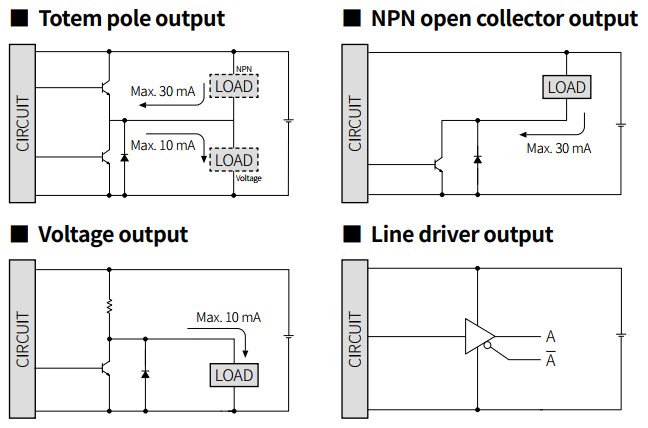

Ngõ ra điều khiển	Line Driver
Nguồn cấp	5VDC±5%(sóng P-P: max. 5%)
Loại kết nối	Loại cáp hướng tâm
Cấu trúc bảo vệ	IP50
Môi trường_Nhiệt độ xung quanh	-10 đến 70℃, bảo quản: -25 đến 85℃
Môi trường_Độ ẩm xung quanh	35 đến 85%RH, bảo quản : 35 đến 90%RH
Phụ kiện	giá đỡ: 2
Trọng lượng	Xấp xỉ 391g (330g)

Đảm bảo rằng vòng quay đáp ứng tối đa phải thấp hơn hoặc bằng vòng quay cho phép tối đa khi chọn độ phân giải.
[Vòng quay đáp ứng tối đa (rpm) = Tần số đáp ứng tối đa / Độ phân giải × 60 giây]
Trọng lượng bao gồm bao bì. Trọng lượng trong ngoặc là trọng lượng thiết bị.
Độ bền được đo ở điều kiện môi trường không đông hoặc ngưng tụ.
