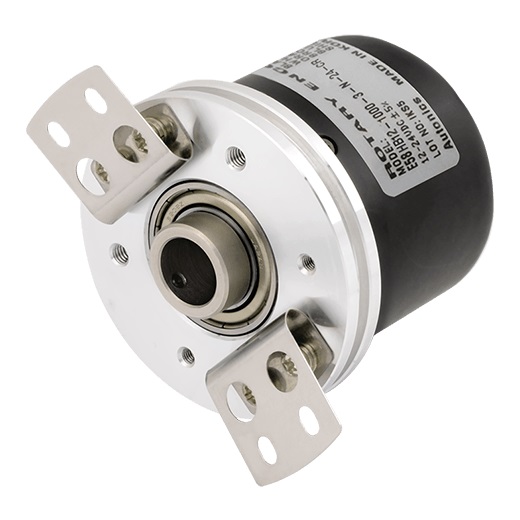

Bộ mã hóa vòng quay tương đối 58mm (Loại lỗ liền thân) Autonics E58HB12-3000-3-N-24-CR

Liên hệ

Liên hệ 094 788 1820

Hãng sản xuất: Autonics

Dòng series: E58 Series

Danh mục sản phẩm: Bộ mã hóa vòng quay

Download:

02/06/2021Hướng dẫn cài đặt

Mô tả chi tiết

Bộ mã hóa vòng quay tương đối 58mm (Loại lỗ) Autonics E58HB12-3000-3-N-24-CR

Giới thiệu tổng quát:

Bộ mã hóa vòng quay series E58HB có khả năng đo chính xác góc, vị trí, tốc độ, gia tốc, và khoảng cách. Series E58 gồm kiểu kết nối bằng cáp, giắc cắm xuyên tâm với các tùy chọn ngõ ra điều khiển khác nhau. Một số model thuộc series E58HB được thiết kế ở dạng trục, lỗ, lỗ liền thân.

Các tính năng chính:

Bộ mã hóa vòng quay tương đối Ø58 mm
Đo chính xác góc, vị trí, tốc độ, gia tốc và khoảng cách
Có các loại trục, trục rỗng, lỗ
Loại cáp, loại giắc cắm cáp, loại giắc cắm trục / xuyên tâm
Độ phân giải đa dạng: 1 đến 8000 xung/vòng
Đa dạng tùy chọn ngõ ra điều khiển
Nguồn cấp: 5 VDC ± 5%, 12-24 VDC ± 5%

Thông số kỹ thuật E58HB12-3000-3-N-24-CR:

Đường kính trong trục	Ø12mm
Tần số đáp ứng tối đa	300kHz
Độ phân giải cho phép tối đa	5000rpm
Mô-men khởi động	Max. 90gf.cm(max. 0.00882N.m)
Độ phân giải	3000P/R
Pha ngõ ra	A, B, Z
Ngõ ra điều khiển	NPN mạch thu hở
Nguồn cấp	12-24VDC±5%(sóng P-P: max. 5%)
Loại kết nối	Loại giắc cắm trục
Cấu trúc bảo vệ	IP50
Môi trường_Nhiệt độ xung quanh	-10 đến 70℃, bảo quản: -25 đến 85℃
Môi trường_Độ ẩm xung quanh	35 đến 85%RH, bảo quản : 35 đến 90%RH
Phụ kiện	Giá lắp
Trọng lượng	Xấp xỉ 310g (200g)

Đảm bảo rằng vòng quay đáp ứng tối đa phải thấp hơn hoặc bằng vòng quay cho phép tối đa khi chọn độ phân giải.
[Vòng quay đáp ứng tối đa (rpm) = Tần số đáp ứng tối đa / Độ phân giải × 60 giây]
Trọng lượng bao gồm bao bì. Trọng lượng trong ngoặc là trọng lượng thiết bị.
Độ bền được đo ở điều kiện môi trường không đông hoặc ngưng tụ.
Bán riêng: Giắc cắm cáp
