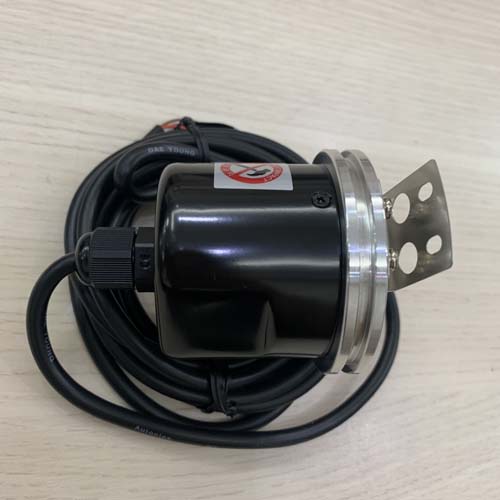

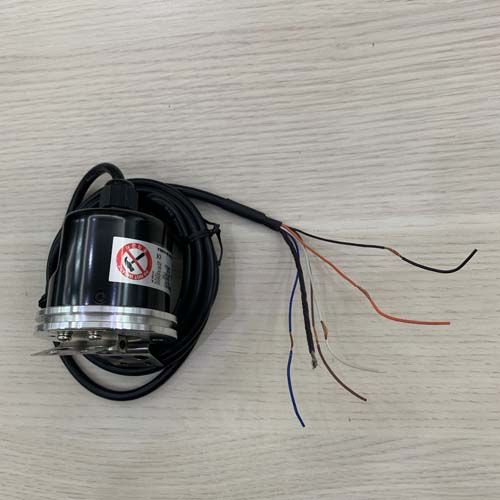

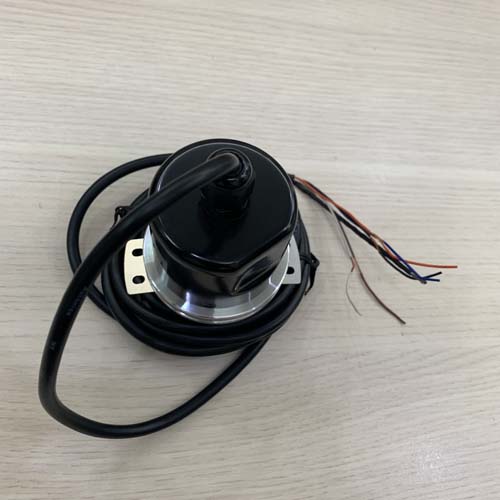

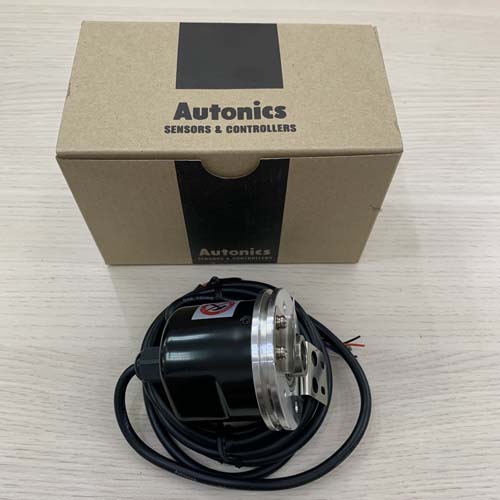

Bộ mã hóa vòng quay tương đối 58mm (Loại lỗ) Autonics E58H12-500-3-T-24

3,721,300 VNĐ
Liên hệ 094 788 1820
Hãng sản xuất: Autonics
Dòng series: E58 Series
Danh mục sản phẩm: Bộ mã hóa vòng quay
Bộ mã hóa vòng quay tương đối 58mm (Loại lỗ) Autonics E58H12-500-3-T-24

Giới thiệu tổng quát:

Bộ mã hóa vòng quay series E58H có khả năng đo chính xác góc, vị trí, tốc độ, gia tốc, và khoảng cách. Series E58 gồm kiểu kết nối bằng cáp, giắc cắm xuyên tâm với các tùy chọn ngõ ra điều khiển khác nhau. Một số model thuộc series E58H được thiết kế ở dạng trục, lỗ, lỗ liền thân.

Các tính năng chính:

Bộ mã hóa vòng quay tương đối Ø58 mm
Đo chính xác góc, vị trí, tốc độ, gia tốc và khoảng cách
Có các loại trục, trục rỗng, lỗ
Loại cáp, loại giắc cắm cáp, loại giắc cắm trục / xuyên tâm
Độ phân giải đa dạng: 1 đến 8000 xung/vòng
Đa dạng tùy chọn ngõ ra điều khiển
Nguồn cấp: 5 VDC ± 5%, 12-24 VDC ± 5%

Thông số kỹ thuật E58H12-500-3-T-24:

Đường kính trong trụcØ12mm
Tần số đáp ứng tối đa300kHz
Độ phân giải cho phép tối đa5000rpm
Mô-men khởi độngMax. 90gf.cm(max. 0.00882N.m)
Độ phân giải500P/R
Pha ngõ raA, B, Z
Ngõ ra điều khiểnTotem pole
Nguồn cấp12-24VDC±5%(sóng P-P: max. 5%)
Loại kết nốiLoại cáp hướng tâm
Cấu trúc bảo vệIP50
Môi trường_Nhiệt độ xung quanh-10 đến 70℃, bảo quản: -25 đến 85℃
Môi trường_Độ ẩm xung quanh35 đến 85%RH, bảo quản : 35 đến 90%RH
Phụ kiệnGiá lắp
Trọng lượngXấp xỉ 380g (270g)
Đảm bảo rằng vòng quay đáp ứng tối đa phải thấp hơn hoặc bằng vòng quay cho phép tối đa khi chọn độ phân giải.
[Vòng quay đáp ứng tối đa (rpm) = Tần số đáp ứng tối đa / Độ phân giải × 60 giây]
Trọng lượng bao gồm bao bì. Trọng lượng trong ngoặc là trọng lượng thiết bị.
Độ bền được đo ở điều kiện môi trường không đông hoặc ngưng tụ.
Bán riêng: Giắc cắm cáp

Bảng chọn mã hàng sản phẩm:

E58-bang-chon-ma

Kích thước sản phẩm:

E58-kich-thuoc
E58-kich-thuoc

Sơ đồ kết nối:

E58-so-do-ket-noi-ngo-vao
