Bộ mã hóa vòng quay tương đối 58 mm (Loại trục, dạng sóng sin) Autonics E58S9.25-2048-10-A-5-R

9,960,500 VNĐ

Liên hệ 094 788 1820

Hãng sản xuất: Autonics

Dòng series: E58 Series

Danh mục sản phẩm: Bộ mã hóa vòng quay

Download:

02/06/2021Hướng dẫn cài đặt

Mô tả chi tiết

Bộ mã hóa vòng quay tương đối 58mm (Loại trục đồng bộ) Autonics E58S9.25-2048-10-A-5-R

Giới thiệu tổng quát:

Bộ mã hóa vòng quay tương đối series E58S có khả năng điều chỉnh tốc độ và điều khiển vị trí nhờ tín hiệu ngõ ra analog dạng hình sin từ bộ khuếch đại (op-amp). Tín hiệu pha ngõ ra C, D có thể được sử dụng để tính toán vị trí tuyệt đối và tín hiệu pha ngõ ra A, B có thể được khuếch đại để điều khiển vị trí với độ chính xác cao, tương đương với hơn 10.000 xung.

Các tính năng chính:

Trục côn
Ngõ ra analog dạng sóng sin được xử lý bởi bộ khuếch đại (op-amp)
Nguồn cấp: 5 VDC ±5%

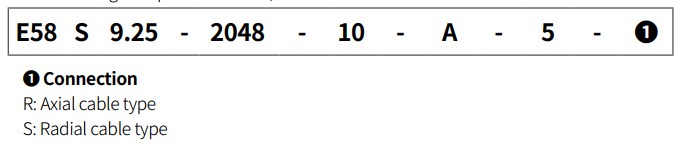

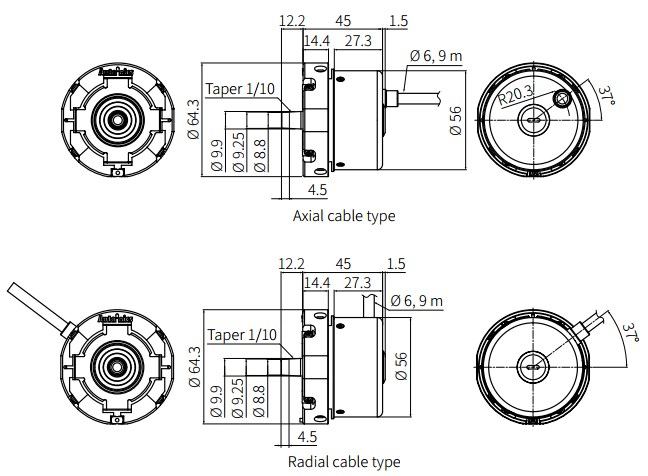

Thông số kỹ thuật E58S9.25-2048-10-A-5-R:

Đường kính trong trục	Ø9.25mm
Tần số đáp ứng tối đa	200kHz
Độ phân giải cho phép tối đa	6000rpm
Mô-men khởi động	Max. 100gf.cm(max. 0.0098N.m)
Độ phân giải	2048P/R
Pha ngõ ra	A, A, B, B, Z, Z, C, C, D, D
Ngõ ra điều khiển	Ngõ ra analog dạng sóng sin được xử lý bởi bộ khuếch đại
Nguồn cấp	5VDC±5%(sóng P-P: max. 5%)
Loại kết nối	Loại cáp trục
Cấu trúc bảo vệ	IP50
Môi trường_Nhiệt độ xung quanh	-10 đến 70℃, bảo quản: -25 đến 85℃
Môi trường_Độ ẩm xung quanh	35 đến 85%RH, bảo quản : 35 đến 85%RH
Phụ kiện	M5×0.8 (50L), M5×0.8 (47L) bu-lông
Trọng lượng	Xấp xỉ 1020g (930g)
