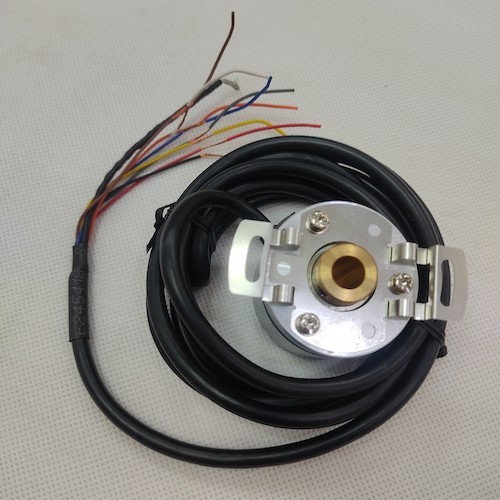

Bộ mã hóa vòng quay tương đối 40mm (Loại lỗ liền thân) Autonics E40HB6-200-6-L-24-C

Liên hệ
Liên hệ 094 788 1820
Hãng sản xuất: Autonics
Dòng series: E40 Series
Danh mục sản phẩm: Bộ mã hóa vòng quay
Bộ mã hóa vòng quay tương đối 40mm (Loại lỗ liền thân) Autonics E40HB6-200-6-L-24-C

Giới thiệu tổng quát:

Bộ mã hóa vòng quay tương đối series E40HB là loại lỗ liền thân, có đường kính Ø40 mm giúp người dùng dễ dàng lắp đặt trong không gian hẹp. Mô-men quán tính nhỏ giúp giảm thiểu tác động đối với chuyển động quay của thiết bị. Series E40HB có các tùy chọn ngõ ra điều khiển khác nhau.

Các tính năng chính:

Bộ mã hóa vòng quay tương đối Ø40 mm
Có các loại trục, trục rỗng, lỗ
Dễ lắp đặt trong không gian hạn hẹp
Mô-men quán tính thấp
Độ phân giải đa dạng: từ 1 đến 5000 xung/vòng
Đa dạng tùy chọn ngõ ra điều khiển
Nguồn cấp: 5 VDC ± 5%, 12-24 VDC ± 5%

Thông số kỹ thuật E40HB6-200-6-L-24-C:

Đường kính trong trụcØ6mm
Tần số đáp ứng tối đa300kHz
Độ phân giải cho phép tối đa5000rpm
Mô-men khởi độngMax. 50gf.cm(max. 0.0049N.m)
Độ phân giải200P/R
Pha ngõ raA, A-, B, B-, Z, Z-
Ngõ ra điều khiểnLine Driver
Nguồn cấp12-24VDC±5%(sóng P-P: max. 5%)
Loại kết nốiLoại giắc cắm xuyên tâm
Cấu trúc bảo vệIP50
Môi trường_Nhiệt độ xung quanh-10 đến 70℃, bảo quản: -25 đến 85℃
Môi trường_Độ ẩm xung quanh35 đến 85%RH, bảo quản : 35 đến 90%RH
Phụ kiệnGiá lắp
Trọng lượngXấp xỉ 120g
Đảm bảo rằng vòng quay đáp ứng tối đa phải thấp hơn hoặc bằng vòng quay cho phép tối đa khi chọn độ phân giải.
[Vòng quay đáp ứng tối đa (rpm) = Tần số đáp ứng tối đa / Độ phân giải × 60 giây]
Trọng lượng bao gồm bao bì. Trọng lượng trong ngoặc là trọng lượng thiết bị.
Độ bền được đo ở điều kiện môi trường không đông hoặc ngưng tụ.
Bán riêng: Giắc cắm cáp

Bảng chọn mã hàng sản phẩm:

E40-bang-chon-ma

Kích thước sản phẩm:

E40-kich-thuoc
E20-kich-thuoc

Sơ đồ kết nối:

E40-so-do-ket-noi-ngo-vao
